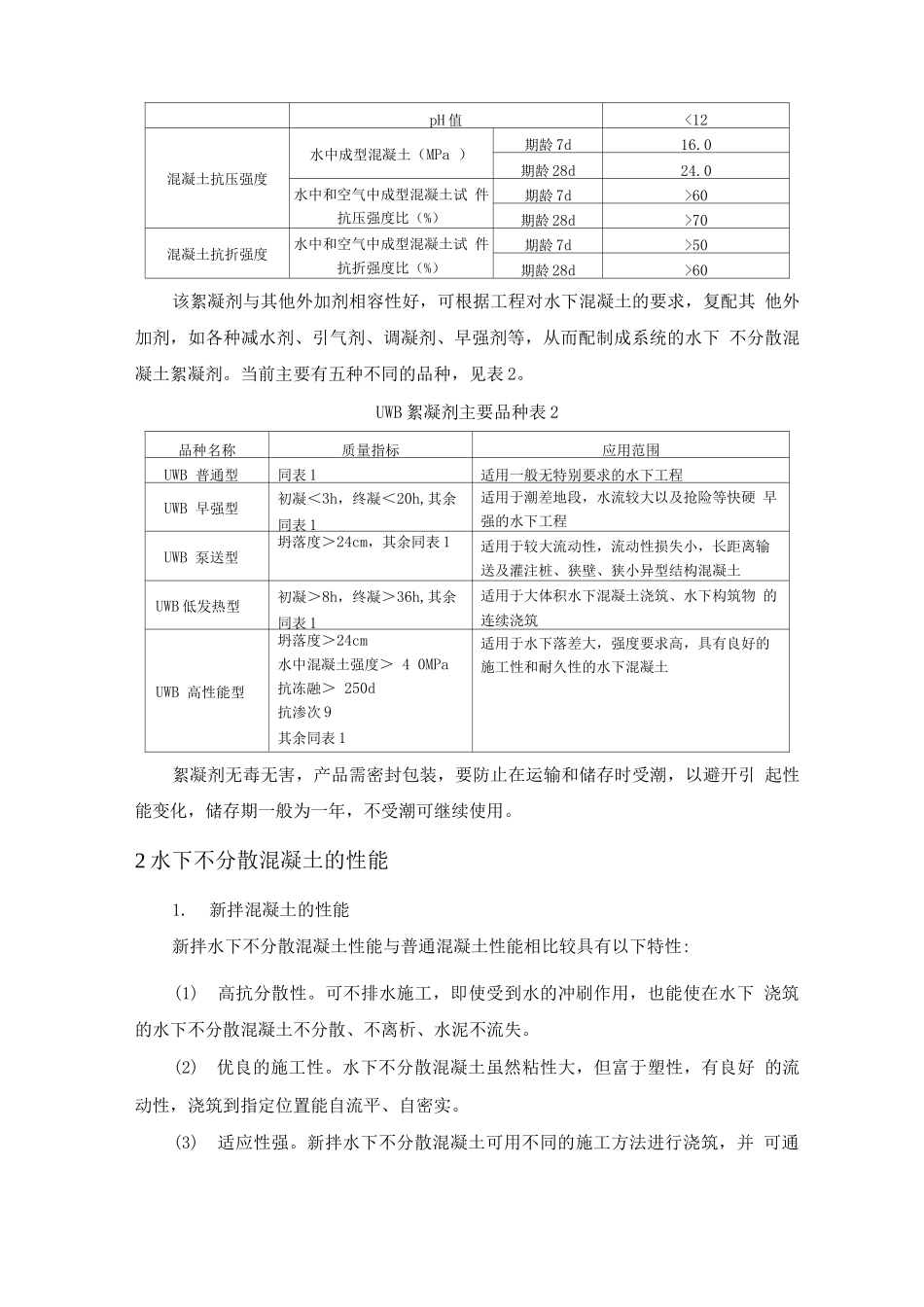

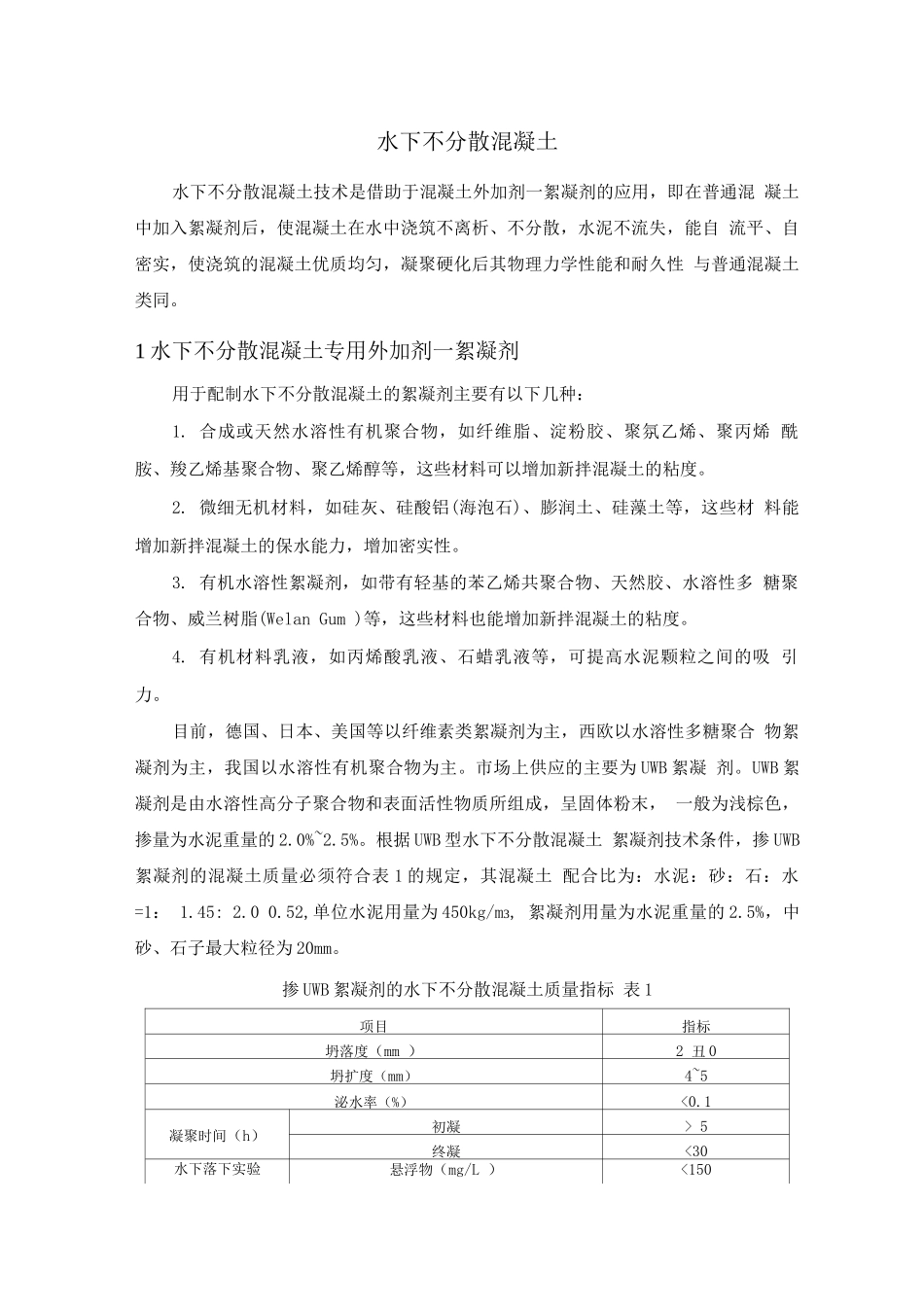

水下不分散混凝土水下不分散混凝土技术是借助于混凝土外加剂一絮凝剂的应用，即在普通混 凝土中加入絮凝剂后，使混凝土在水中浇筑不离析、不分散，水泥不流失，能自 流平、自密实，使浇筑的混凝土优质均匀，凝聚硬化后其物理力学性能和耐久性 与普通混凝土类同。1 水下不分散混凝土专用外加剂一絮凝剂用于配制水下不分散混凝土的絮凝剂主要有以下几种：1. 合成或天然水溶性有机聚合物，如纤维脂、淀粉胶、聚氛乙烯、聚丙烯 酰胺、羧乙烯基聚合物、聚乙烯醇等，这些材料可以增加新拌混凝土的粘度。2. 微细无机材料，如硅灰、硅酸铝(海泡石)、膨润土、硅藻土等，这些材 料能增加新拌混凝土的保水能力，增加密实性。3. 有机水溶性絮凝剂，如带有轻基的苯乙烯共聚合物、天然胶、水溶性多 糖聚合物、威兰树脂(Welan Gum )等，这些材料也能增加新拌混凝土的粘度。4. 有机材料乳液，如丙烯酸乳液、石蜡乳液等，可提高水泥颗粒之间的吸 引力。目前，德国、日本、美国等以纤维素类絮凝剂为主，西欧以水溶性多糖聚合 物絮凝剂为主，我国以水溶性有机聚合物为主。市场上供应的主要为 UWB 絮凝 剂。UWB 絮凝剂是由水溶性高分子聚合物和表面活性物质所组成，呈固体粉末， 一般为浅棕色，掺量为水泥重量的 2.0%~2.5%。根据 UWB 型水下不分散混凝土 絮凝剂技术条件，掺 UWB絮凝剂的混凝土质量必须符合表 1 的规定，其混凝土 配合比为：水泥：砂：石：水=1： 1.45: 2.0 0.52,单位水泥用量为 450kg/m3, 絮凝剂用量为水泥重量的 2.5%，中砂、石子最大粒径为 20mm。掺 UWB 絮凝剂的水下不分散混凝土质量指标 表 1项目指标坍落度（mm ）2 丑 0坍扩度（mm）4~5泌水率（%）<0.1凝聚时间（h）初凝> 5终凝<30水下落下实验悬浮物（mg/L ）<150pH 值<12混凝土抗压强度水中成型混凝土（MPa ）期龄 7d16.0期龄 28d24.0水中和空气中成型混凝土试 件抗压强度比（%）期龄 7d>60期龄 28d>70混凝土抗折强度水中和空气中成型混凝土试 件抗折强度比（%）期龄 7d>50期龄 28d>60该絮凝剂与其他外加剂相容性好，可根据工程对水下混凝土的要求，复配其 他外加剂，如各种减水剂、引气剂、调凝剂、早强剂等，从而配制成系统的水下 不分散混凝土絮凝剂。当前主要有五种不同的品种，见表 2。UWB 絮凝剂主要品种表 2品种名称质量指标应用范围UWB 普通型同表 1适用一般无特别要求的水下工程UWB 早强型初凝＜3h，终凝＜20h,其余 ...
