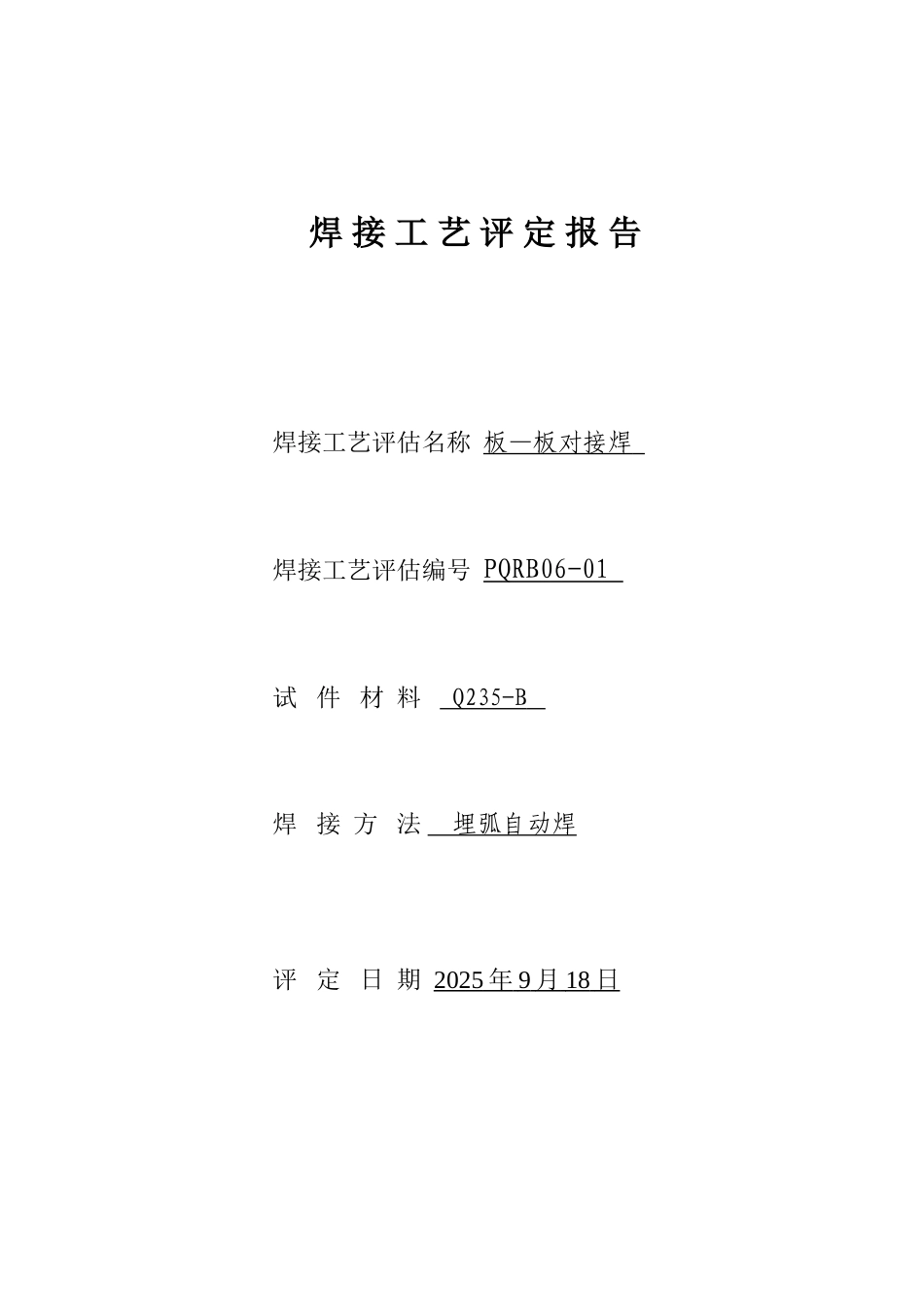

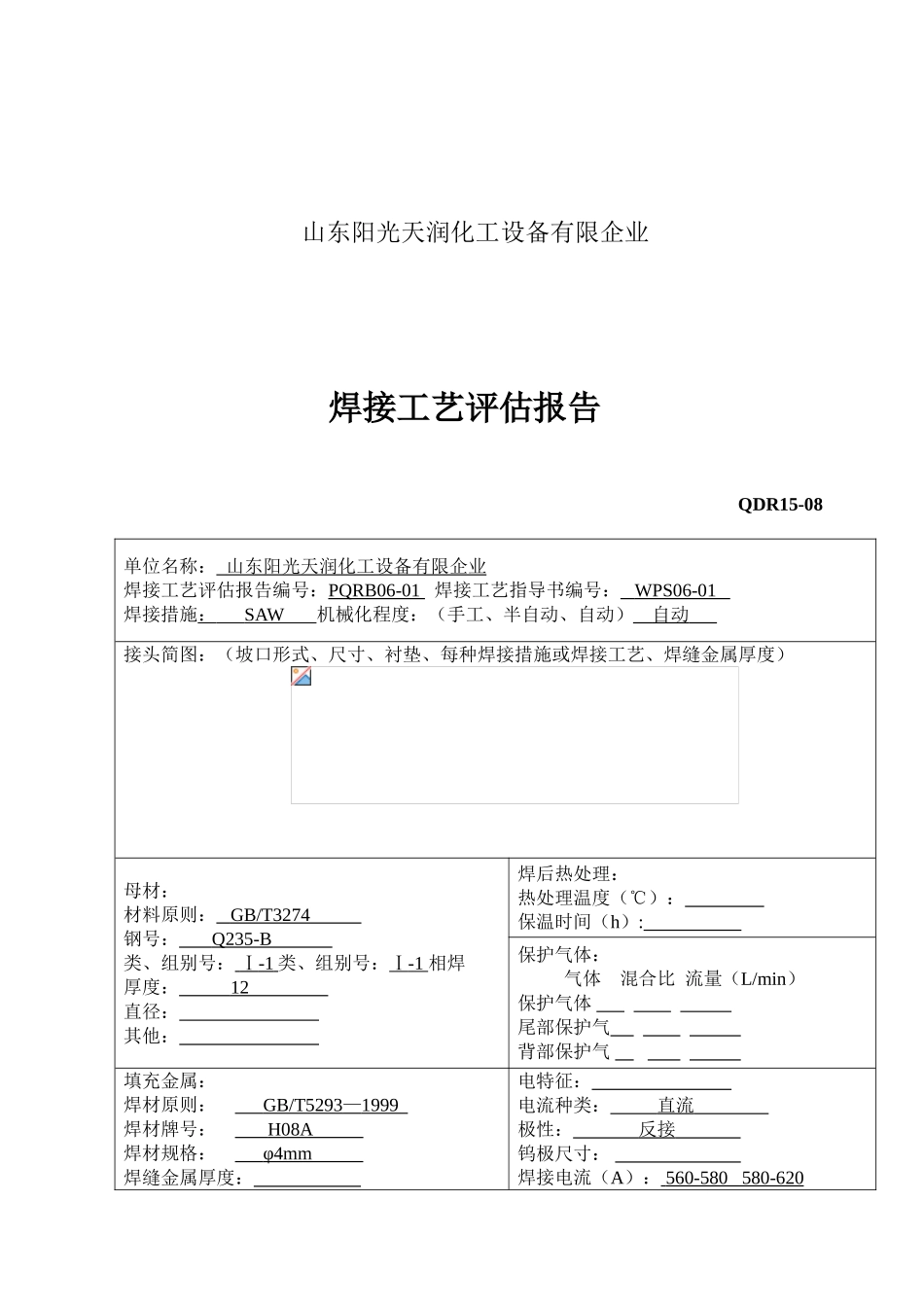

焊 接 工 艺 评 定 报 告焊接工艺评估名称 板—板对接焊 焊接工艺评估编号 PQRB06-01 试 件 材 料 Q235-B 焊 接 方 法 埋弧自动焊 评 定 日 期 2025 年 9 月 18 日 山东阳光天润化工设备有限企业焊接工艺评估报告QDR15-08单位名称： 山东阳光天润化工设备有限企业 焊接工艺评估报告编号：PQRB06-01 焊接工艺指导书编号： WPS06-01 焊接措施： SAW 机械化程度：（手工、半自动、自动） 自动 接头简图：（坡口形式、尺寸、衬垫、每种焊接措施或焊接工艺、焊缝金属厚度）母材：材料原则： GB/T3274 钢号： Q235-B 类、组别号： Ⅰ -1 类、组别号：Ⅰ -1 相焊厚度： 12 直径： 其他： 焊后热处理：热处理温度（℃）： 保温时间（h）: 保护气体： 气体 混合比 流量（L/min）保护气体 尾部保护气 背部保护气 填充金属：焊材原则： GB/T5293 — 1999 焊材牌号： H08A 焊材规格： φ4mm 焊缝金属厚度： 电特征： 电流种类： 直流 极性： 反接 钨极尺寸： 焊接电流（A）： 560-580 580-620 其他： 电弧电压（V）： 34-36 34-36 其他： 焊接位置：对接焊接位置： 水平 方向：（向上、向下）角焊接位置： 方向：（向上、向下）技术措施：焊接速度（cm/min）： 45-50 摆动或不摆动 摆动参数： 多道焊或单道焊（每面）： 单道 多丝焊或单丝焊： 单丝 其他： 预热：预热温度（℃）： 层间温度（℃）： 其他： 拉 伸 试 验 试验护告编号： LH01-0609 试样编号试样宽度（㎜）试样厚度（㎜）横截面积（㎜）断裂载荷(KN)抗拉强度（MPa）断裂部位和特征HB-01L12512300135.6452焊缝区HB-01L22512300135.1450焊缝区弯曲试验 试验报告编号： LH01-0609 试样编号试样类型试样厚度（㎜）弯心直径（㎜）弯曲角度（°）试验成果HB-01W1面弯12φ48180°合格HB-01W2面弯12φ48180°合格HB-01W3背弯12φ48180°合格HB-01W4背弯12φ48180°合格冲击试验 试验报告编号： LH01-0609 试验编号试样尺寸缺口类型缺口位置试验温度（℃）冲击吸收功（J）备 注HB-01C110×5×55V 型焊缝中心常温19HB-01C210×5×55V 型焊缝中心常温22HB-01C310×5×55V 型焊缝中心常温21HB-01C410×5×55V 型热影响区常温22HB-01C510×5×55V 型热影响区常温20HB-01C6.10×5×55V 型热影响区常温22金相检验（角焊缝）：根部：（焊透、未焊透） ，焊缝：（熔合、未熔合） ， 焊...
