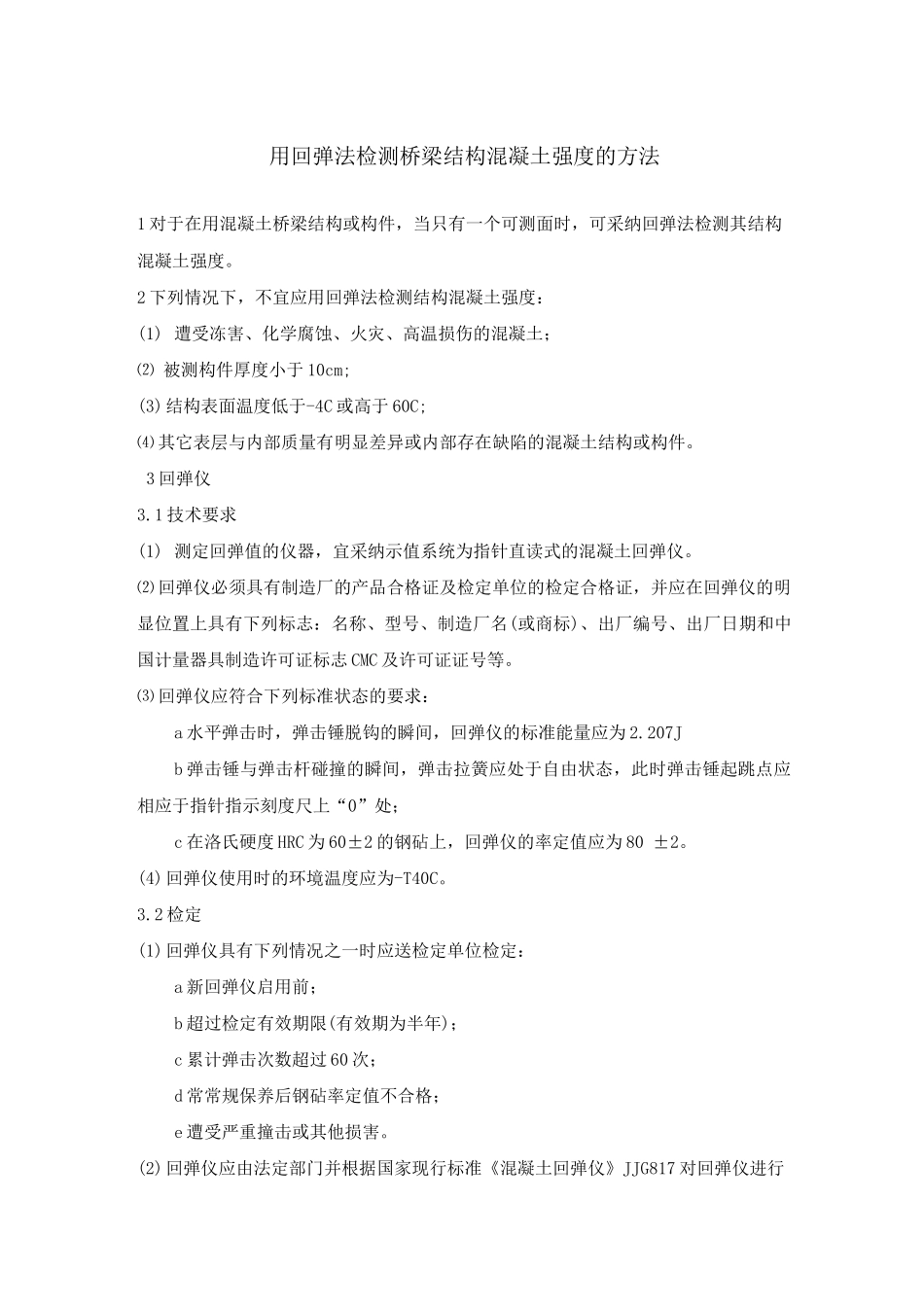

用回弹法检测桥梁结构混凝土强度的方法

用回弹法检测桥梁结构混凝土强度的方法1 对于在用混凝土桥梁结构或构件，当只有一个可测面时，可采纳回弹法检测其结构混凝土强度。2 下列情况下，不宜应用回弹法检测结构混凝土强度：(1) 遭受冻害、化学腐蚀、火灾、高温损伤的混凝土；⑵ 被测构件厚度小于 10cm;(3)结构表面温度低于-4C 或高于 60C;⑷ 其它表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件。3 回弹仪3.1 技术要求(1) 测定回弹值的仪器，宜采纳示值系统为指针直读式的混凝土回弹仪。⑵ 回弹仪必须具有制造厂的产品合格证及检定单位的检定合格证，并应在回弹仪的明显位置上具有下列标志：名称、型号、制造厂名(或商标)、出厂编号、出厂日期和中国计量器具制造许可证标志 CMC 及许可证证号等。⑶ 回弹仪应符合下列标准状态的要求：a 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为 2.207Jb 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处；c 在洛氏硬度 HRC 为 60±2 的钢砧上，回弹仪的率定值应为 80 ±2。(4)回弹仪使用时的环境温度应为-T40C。3.2 检定(1)回弹仪具有下列情况之一时应送检定单位检定：a 新回弹仪启用前；b 超过检定有效期限(有效期为半年)；c 累计弹击次数超过 60 次；d 常常规保养后钢砧率定值不合格；e 遭受严重撞击或其他损害。(2)回弹仪应由法定部门并根据国家现行标准《混凝土回弹仪》JJG817 对回弹仪进行检定。⑶ 回弹仪在工程检测前后，应在钢砧上作率定试验，并应符合第 1.3.1 条(3)的有关规定。(4)回弹仪率定试验宜在干燥、室温为 535C 的条件下进行。率定时，钢砧应稳固地平放在刚度大的物体上。测定回弹值时，取连续向下弹击三次的稳定回弹平均值。弹击杆应分四次旋转，每次旋转宜为 90 。弹击杆旋转一次的率定平均值应为 80±2。3.3 回弹仪的保养(1) 回弹仪具有下列情况之一时，应进行常规保养：a 弹击超过 20 次；b 对检测值有怀疑时；c 在钢钻上的率定值不合格。⑵ 常规保养应符合下列规定；a 使弹击锤脱钩后取出机芯，然后卸下弹击杆，取出里面的缓冲压簧，并取出弹击锤、弹击拉簧和拉簧座；b 机芯各零部件应进行清洗，重点清洗中心导杆、弹击锤和弹击杆的内孔和冲击面。清洗后应在中心导杆上薄薄涂抹钟表油，其他零部件均不得抹油；c 应清理机壳内壁，牌子下刻度尺，并应检查指针，其磨擦力应为 0.50.8Nd 不得旋转尾...
