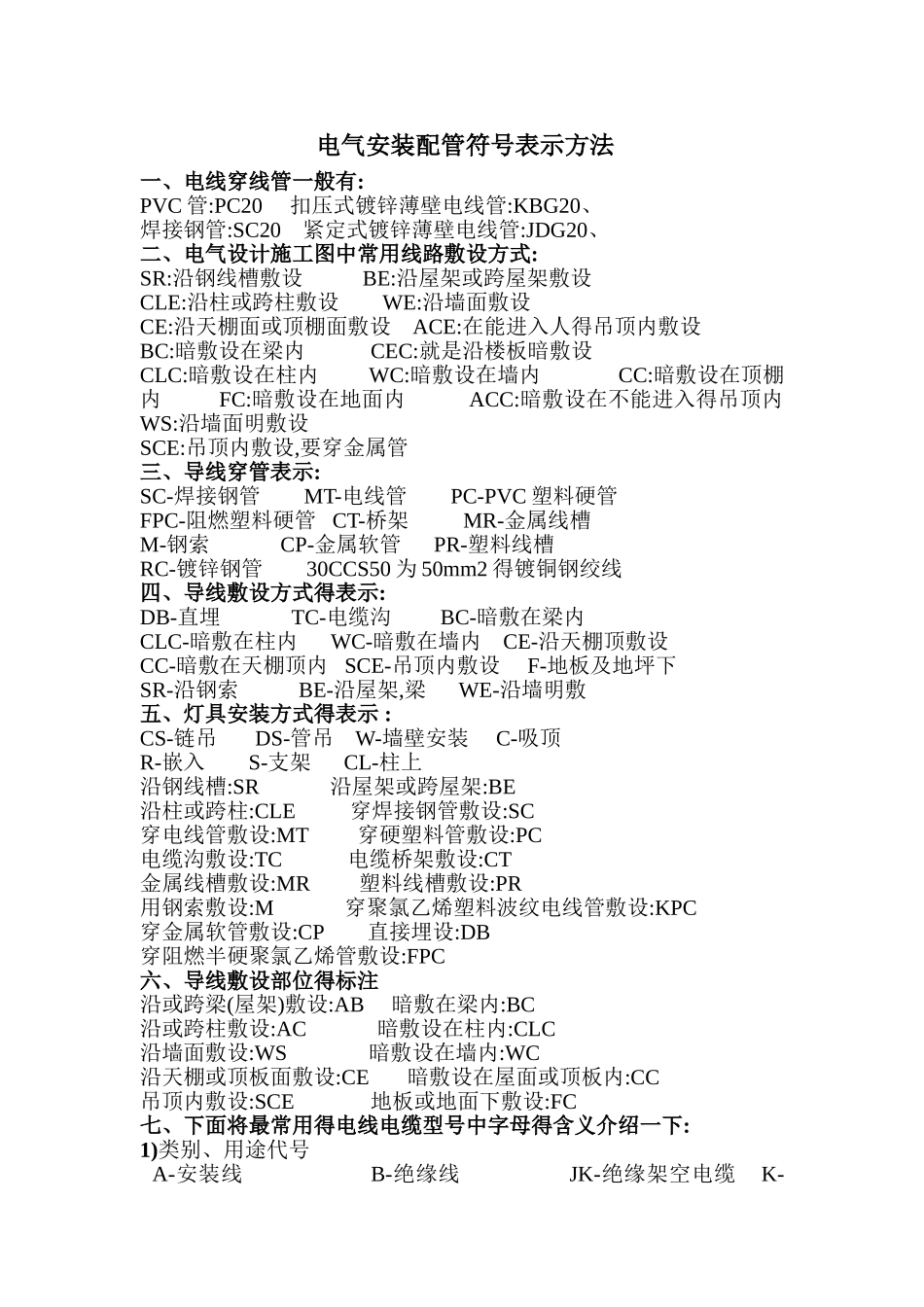

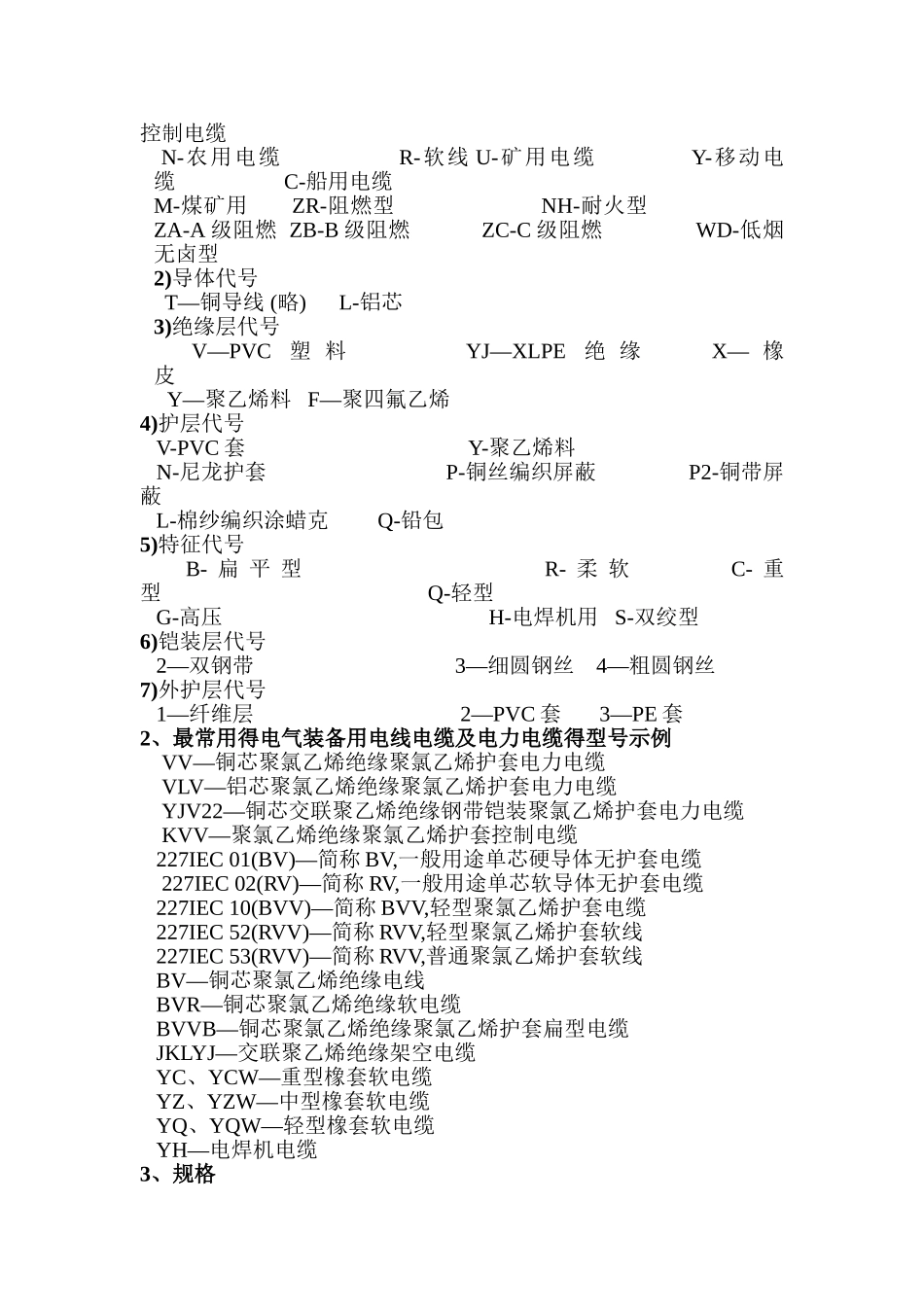

电气安装配管符号表示方法一、电线穿线管一般有: PVC 管:PC20 扣压式镀锌薄壁电线管:KBG20、 焊接钢管:SC20 紧定式镀锌薄壁电线管:JDG20、二、电气设计施工图中常用线路敷设方式: SR:沿钢线槽敷设 BE:沿屋架或跨屋架敷设 CLE:沿柱或跨柱敷设 WE:沿墙面敷设 CE:沿天棚面或顶棚面敷设 ACE:在能进入人得吊顶内敷设 BC:暗敷设在梁内 CEC:就是沿楼板暗敷设CLC:暗敷设在柱内 WC:暗敷设在墙内 CC:暗敷设在顶棚内 FC:暗敷设在地面内 ACC:暗敷设在不能进入得吊顶内 WS:沿墙面明敷设SCE:吊顶内敷设,要穿金属管 三、导线穿管表示: SC-焊接钢管 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 30CCS50 为 50mm2 得镀铜钢绞线四、导线敷设方式得表示: DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架,梁 WE-沿墙明敷 五、灯具安装方式得表示 :CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽:SR 沿屋架或跨屋架:BE 沿柱或跨柱:CLE 穿焊接钢管敷设:SC 穿电线管敷设:MT 穿硬塑料管敷设:PC 电缆沟敷设:TC 电缆桥架敷设:CT 金属线槽敷设:MR 塑料线槽敷设:PR 用钢索敷设:M 穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP 直接埋设:DB 穿阻燃半硬聚氯乙烯管敷设:FPC六、导线敷设部位得标注 沿或跨梁(屋架)敷设:AB 暗敷在梁内:BC 沿或跨柱敷设:AC 暗敷设在柱内:CLC 沿墙面敷设:WS 暗敷设在墙内:WC 沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE 地板或地面下敷设:FC 七、下面将最常用得电线电缆型号中字母得含义介绍一下: 1)类别、用途代号 A-安装线 B-绝缘线 JK-绝缘架空电缆 K-控制电缆 N-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 C-船用电缆M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A 级阻燃 ZB-B 级阻燃 ZC-C 级阻燃 WD-低烟无卤型 2)导体代号 T—铜导线 (略) L-铝芯 3)绝缘层代号 V—PVC塑 料 YJ—XLPE绝 缘 X— 橡皮 Y—聚乙烯料 F—聚四氟乙烯 4)护层代号 V-PVC 套 Y-聚乙烯料 N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽 L-棉纱编织涂蜡克 Q-铅包 5)特征代号 B- 扁 平 型 R- 柔 软 C- 重型 Q-轻型 G-高压 H-电焊...
