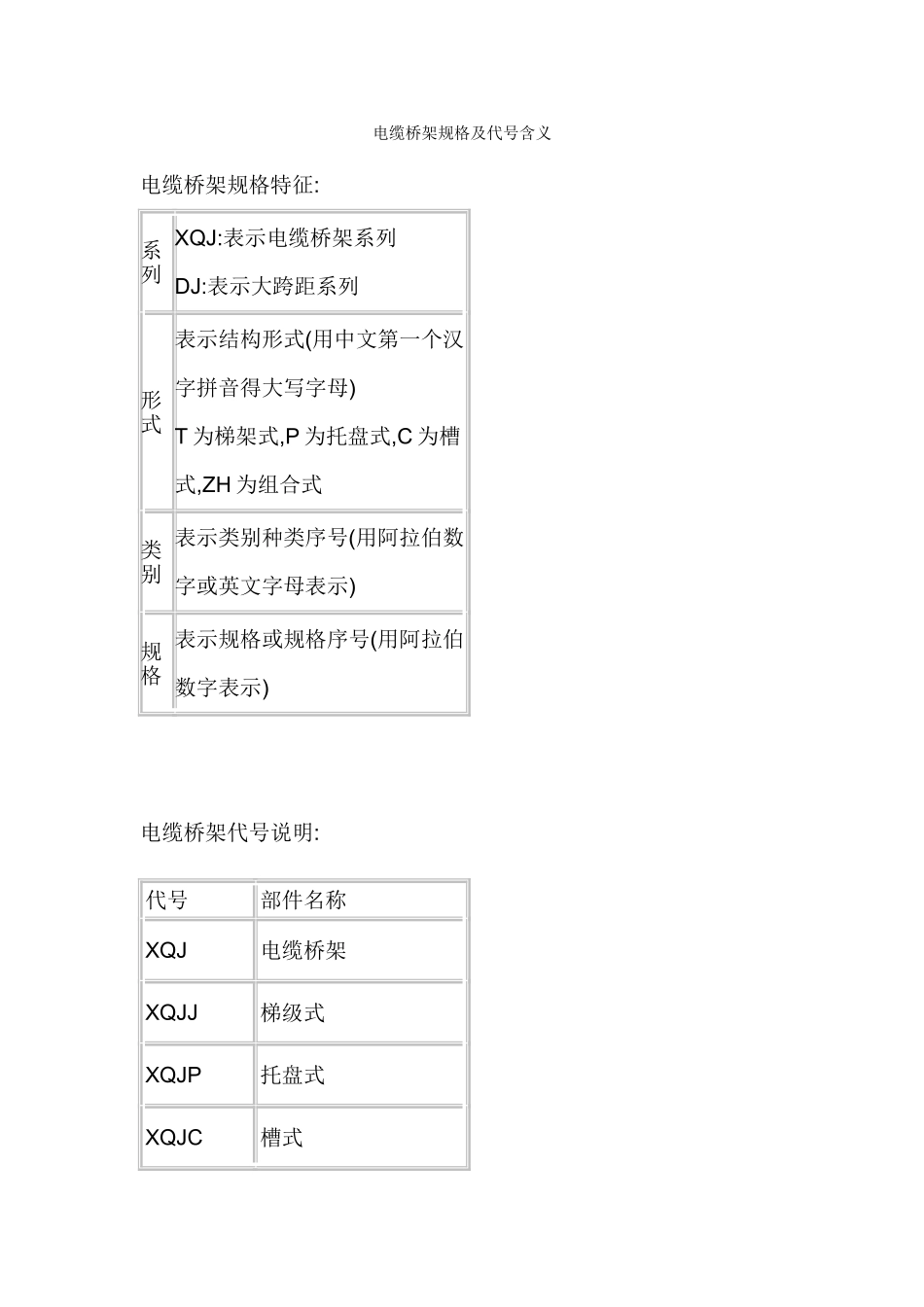

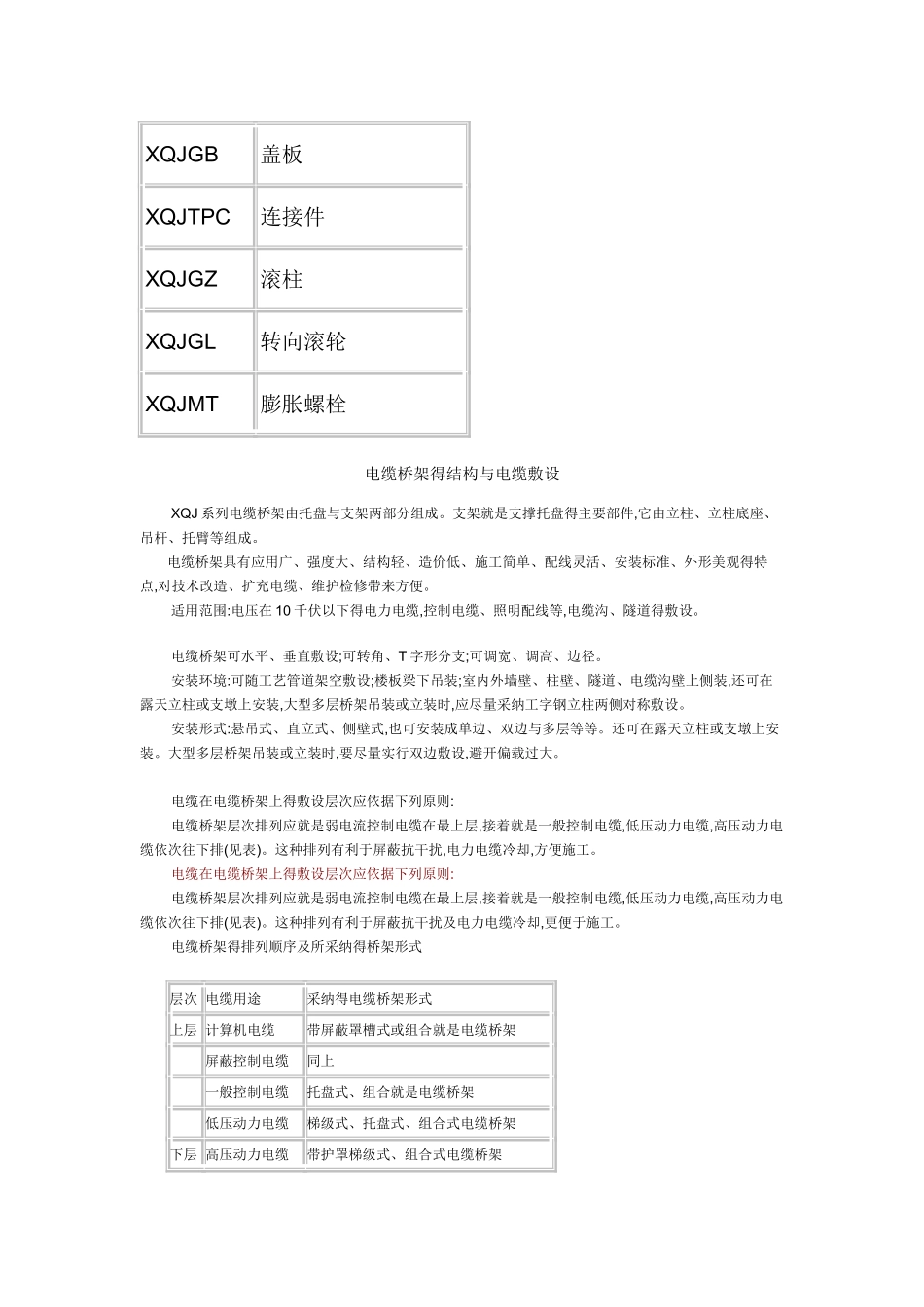

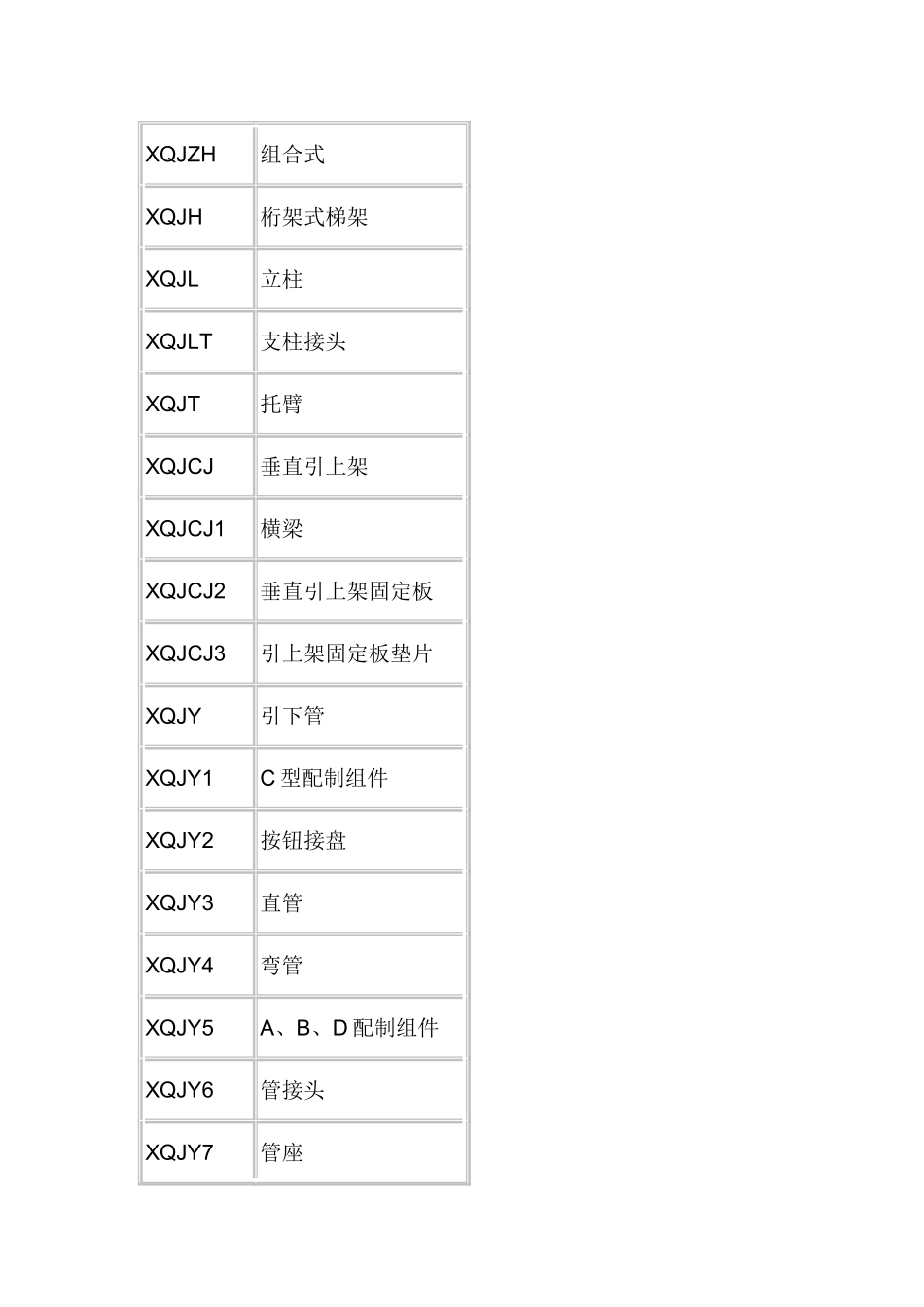

电缆桥架规格及代号含义电缆桥架规格特征: 系列XQJ:表示电缆桥架系列DJ:表示大跨距系列形式表示结构形式(用中文第一个汉字拼音得大写字母)T 为梯架式,P 为托盘式,C 为槽式,ZH 为组合式类别表示类别种类序号(用阿拉伯数字或英文字母表示)规格表示规格或规格序号(用阿拉伯数字表示) 电缆桥架代号说明: 代号部件名称XQJ电缆桥架XQJJ梯级式XQJP托盘式XQJC槽式XQJZH组合式XQJH桁架式梯架XQJL立柱XQJLT支柱接头XQJT托臂XQJCJ垂直引上架XQJCJ1横梁XQJCJ2垂直引上架固定板XQJCJ3引上架固定板垫片XQJY引下管XQJY1C 型配制组件XQJY2按钮接盘XQJY3直管XQJY4弯管XQJY5A、B、D 配制组件XQJY6管接头XQJY7管座XQJGB盖板XQJTPC连接件XQJGZ滚柱XQJGL转向滚轮XQJMT膨胀螺栓电缆桥架得结构与电缆敷设 XQJ 系列电缆桥架由托盘与支架两部分组成。支架就是支撑托盘得主要部件,它由立柱、立柱底座、吊杆、托臂等组成。 电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观得特点,对技术改造、扩充电缆、维护检修带来方便。 适用范围:电压在 10 千伏以下得电力电缆,控制电缆、照明配线等,电缆沟、隧道得敷设。 电缆桥架可水平、垂直敷设;可转角、T 字形分支;可调宽、调高、边径。 安装环境:可随工艺管道架空敷设;楼板梁下吊装;室内外墙壁、柱壁、隧道、电缆沟壁上侧装,还可在露天立柱或支墩上安装,大型多层桥架吊装或立装时,应尽量采纳工字钢立柱两侧对称敷设。 安装形式:悬吊式、直立式、侧壁式,也可安装成单边、双边与多层等等。还可在露天立柱或支墩上安装。大型多层桥架吊装或立装时,要尽量实行双边敷设,避开偏载过大。 电缆在电缆桥架上得敷设层次应依据下列原则: 电缆桥架层次排列应就是弱电流控制电缆在最上层,接着就是一般控制电缆,低压动力电缆,高压动力电缆依次往下排(见表)。这种排列有利于屏蔽抗干扰,电力电缆冷却,方便施工。 电缆在电缆桥架上得敷设层次应依据下列原则: 电缆桥架层次排列应就是弱电流控制电缆在最上层,接着就是一般控制电缆,低压动力电缆,高压动力电缆依次往下排(见表)。这种排列有利于屏蔽抗干扰及电力电缆冷却,更便于施工。 电缆桥架得排列顺序及所采纳得桥架形式 层次 电缆用途采纳得电缆桥架形式上层 计算机电缆带屏蔽罩槽式或组合就是电缆桥架 屏蔽控制电缆同上 一般控制电缆托盘式、组合就是电缆桥架 低压动力电缆梯级式、托盘式、组合式电缆桥架下层 高压动力电缆带...
