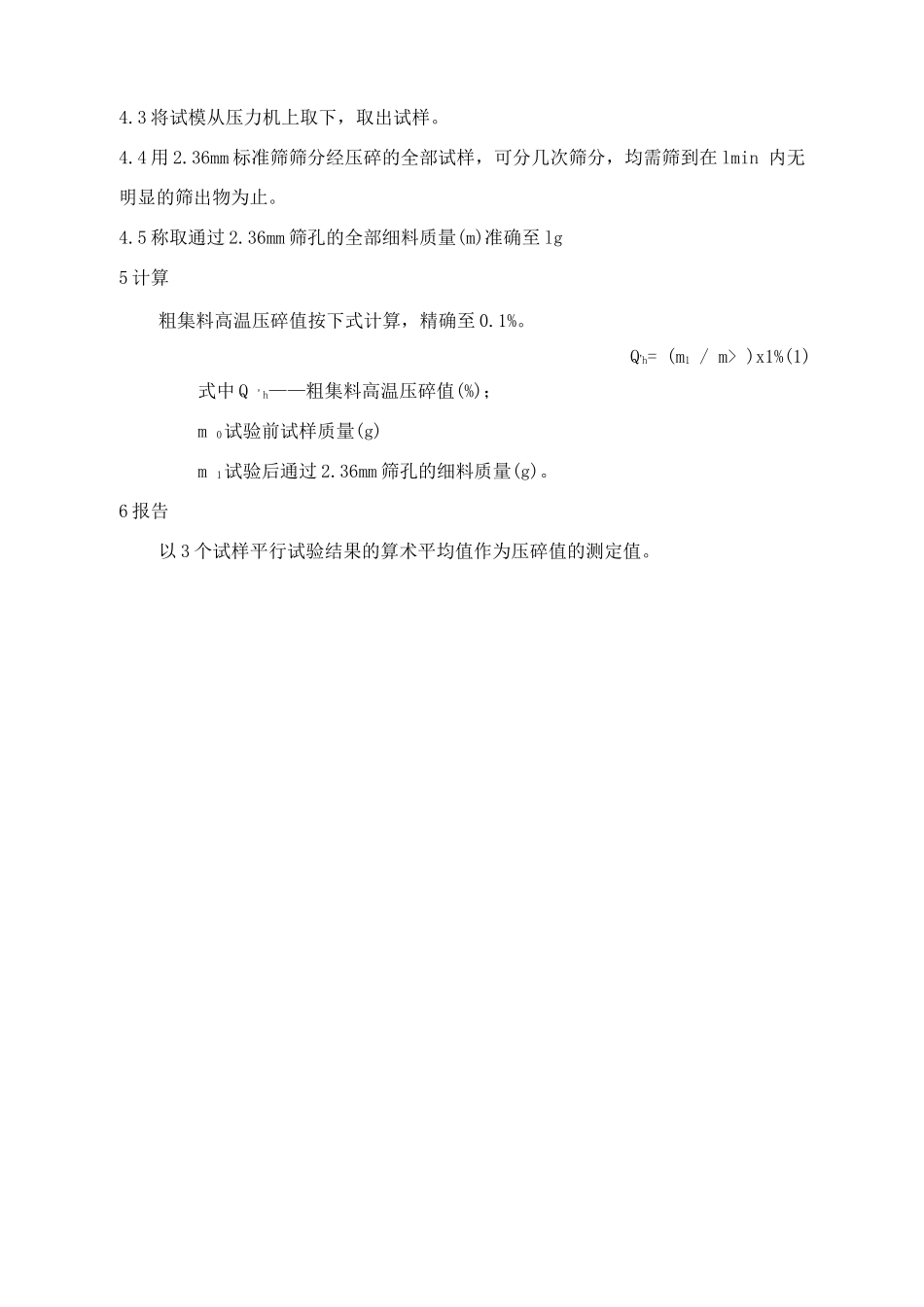

粗集料高温压碎值试验方法1 目的与适用范围粗集料高温压碎值用于衡量集科在高温条件下逐渐增加的荷载下抵抗压碎的 能力，是对集料常温压碎值的补充，以评定其在沥青混合料施工过程中的抗压碎 性能。2 仪器与材料2.1 集料压碎值试验仪 1 由内径 150mm、两端开的钢制圆形试简、压柱和底 板组成。仪器形状、尺寸、硬度等要求符合《公路工程集料试验规程》JTG E 42- 25 中相关要求。2.2 金属棒直径 10mm，长 450mm - 6mm，一端加工成半球形。2.3 天平：称量 2kg - 3kg，感量不大于 lg2. 4 标准筛：筛孔尺寸 13.2mm、9.5mm、2.36mm 方孔筛各一个。2.5 压力机：5kN，应能在 10min,内达到 4kN。2.6 金属简：圆柱形，内径 112mm，高 179.4nm，容积 1767cm 3。3 试验准备3.1 用 9.5mm 和 13.2mm 的标准筛过筛，取称量大约 30g 的 9.5mm〜13.2mm 的试样分三次倒人金属管中，并用金属棒分层夯击 25 次，最上层表面整平，并 保证夯实石料在衙内的深度为 1mm。称取金属管中的试验质量(mo),称取相同 质量的试样 3 份进行高温压碎值的平行试验。3.2 将要求质量的试样分 3 次每次数量大体相同)均匀装人试模中，每次均将试 样表面整平，用金属棒的半球面端从石料表面上均匀捣实 25 次。最后用金属降 将表面认真整平。3.3 将装有试样的试模放入(190'C±51C)烘箱中，时间不得少于 6h。4 试验步骤4.1 将装有试样的试模从烘箱中取出，迅速放到压力机上，同时加压头放入试简 内石料面上，注意使压头摆平，勿楔挤试模侧壁。4.2 开动压力机，均匀地施加荷载，在 10min 左右的时间内达到总荷载 4kN, 稳压 5s,然后卸荷。4.3 将试模从压力机上取下，取出试样。4.4 用 2.36mm 标准筛筛分经压碎的全部试样，可分几次筛分，均需筛到在 lmin 内无明显的筛出物为止。4.5 称取通过 2.36mm 筛孔的全部细料质量(m)准确至 lg5 计算粗集料高温压碎值按下式计算，精确至 0.1%。Q’h= (m1 / m> )x1%(1)式中 Q ’ h——粗集料高温压碎值(%)；m 0试验前试样质量(g)m 1试验后通过 2.36mm 筛孔的细料质量(g)。6 报告以 3 个试样平行试验结果的算术平均值作为压碎值的测定值。
