道路放样坐标计算

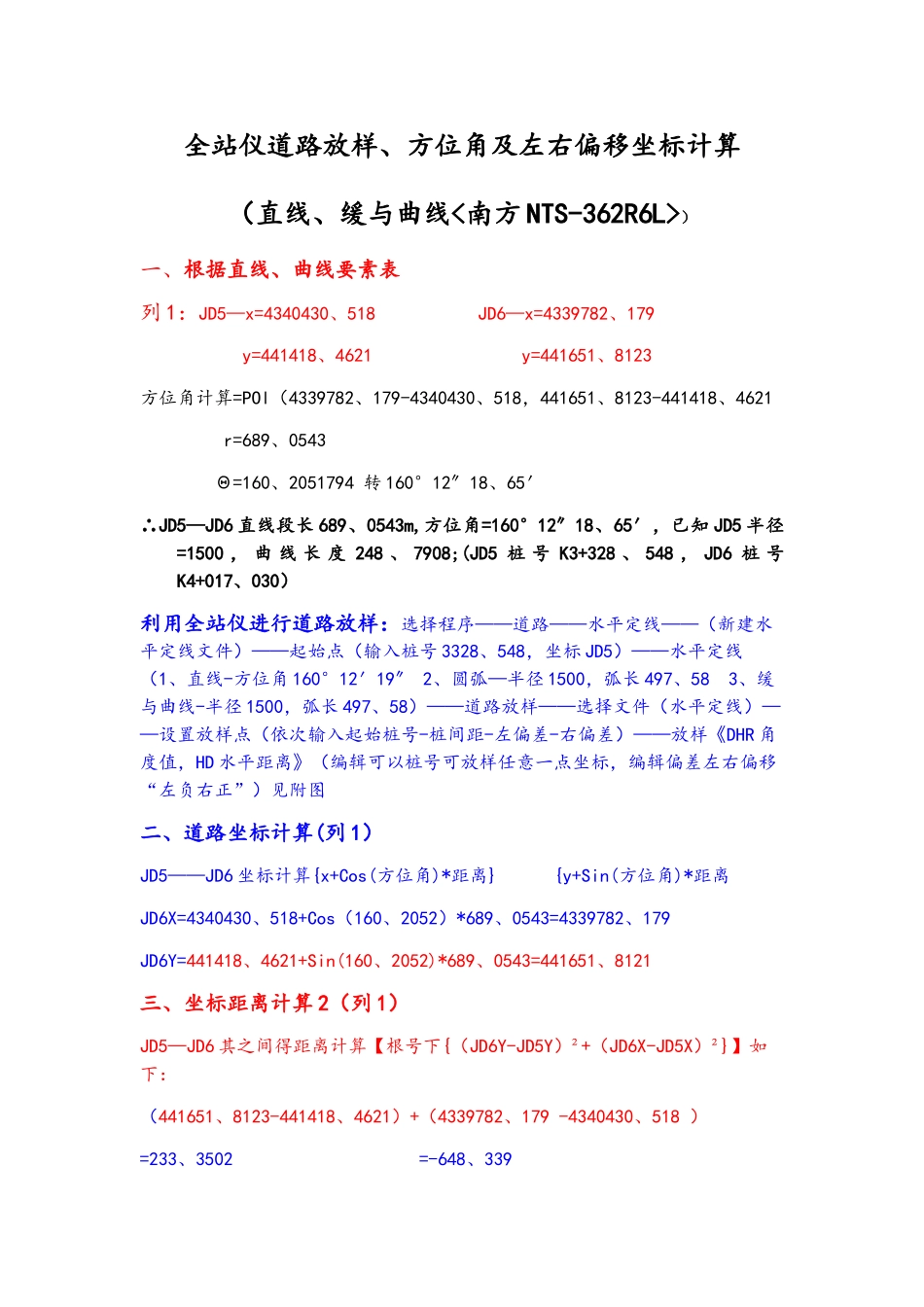

道路放样坐标计算_第1页
1/4
道路放样坐标计算_第2页
2/4
道路放样坐标计算_第3页
3/4
全站仪道路放样、方位角及左右偏移坐标计算(直线、缓与曲线<南方 NTS-362R6L>)一、根据直线、曲线要素表列 1:JD5—x=4340430、518 JD6—x=4339782、179 y=441418、4621 y=441651、8123方位角计算=POl(4339782、179-4340430、518,441651、8123-441418、4621 r=689、0543Θ=160、2051794 转 160°12″18、65′∴JD5—JD6 直线段长 689、0543m,方位角=160°12″18、65′,已知 JD5 半径=1500 , 曲 线 长 度 248 、 7908;(JD5 桩 号 K3+328 、 548 , JD6 桩 号K4+017、030)利用全站仪进行道路放样:选择程序——道路——水平定线——(新建水平定线文件)——起始点(输入桩号 3328、548,坐标 JD5)——水平定线(1、直线-方位角 160°12′19″ 2、圆弧—半径 1500,弧长 497、58 3、缓与曲线-半径 1500,弧长 497、58)——道路放样——选择文件(水平定线)——设置放样点(依次输入起始桩号-桩间距-左偏差-右偏差)——放样《DHR 角度值,HD 水平距离》(编辑可以桩号可放样任意一点坐标,编辑偏差左右偏移“左负右正”)见附图二、道路坐标计算(列 1)JD5——JD6 坐标计算{x+Cos(方位角)*距离} {y+Sin(方位角)*距离JD6X=4340430、518+Cos(160、2052)*689、0543=4339782、179JD6Y=441418、4621+Sin(160、2052)*689、0543=441651、8121三、坐标距离计算 2(列 1)JD5—JD6 其之间得距离计算【根号下{(JD6Y-JD5Y)²+(JD6X-JD5X)²}】如下:(441651、8123-441418、4621)+(4339782、179 -4340430、518 )=233、3502 =-648、339= (233、3502²+648、339²)=689、0543m四、坐标左右偏移计算(列 1)公式=x+Cos(角度+-90°)*距离 y+Sin(角度+-90°)*距离JD5-JD6 之间 K3+700—x=4340081、014 Y=441544、255右 偏13 、 5坐 标X=4340081 、 014+cos ( 160°12″18 、 65′+90°)*13、5=4340076、445 Y=441544 、 255+sin ( 160°12″18 、 65′+90°)*13、5=441531、553左 偏8 、 15m坐 标X=4340081 、 014+cos ( 160°12″18 、 65′-90°)*8、15=4340083、774Y=441544、255+sin(160°12″18、65′-90°)*8、15=441551、923(左负右正)五、假设坐标假设 A1x=1000 y=1000 z=1000 自由定点假如 A1-A2 实际尺量为4、525m,则 A2 坐标为 X=1000, Y=1004、525六、钢管重量计算列:无缝钢管 DN100,壁厚 4mm,外径¢108 (计算公式=外径—壁厚)*壁厚*系数∴dn100 无缝钢管每米重量=(108-4)*4*0、02466=10、26kg七、钢板重量计算(计算公式=厚度*宽度*长度*系数)列:钢板厚 20mm,宽 2000mm,长 10000mm则重量等于:0、02*2*10*7、85=3、14t本文档仅限于各位同行沟通与学习,如有不足之处还望与各位互相探讨、沟通、、、微信、qq 号:583159136 雷 2025 年 8 月 28 日附图
