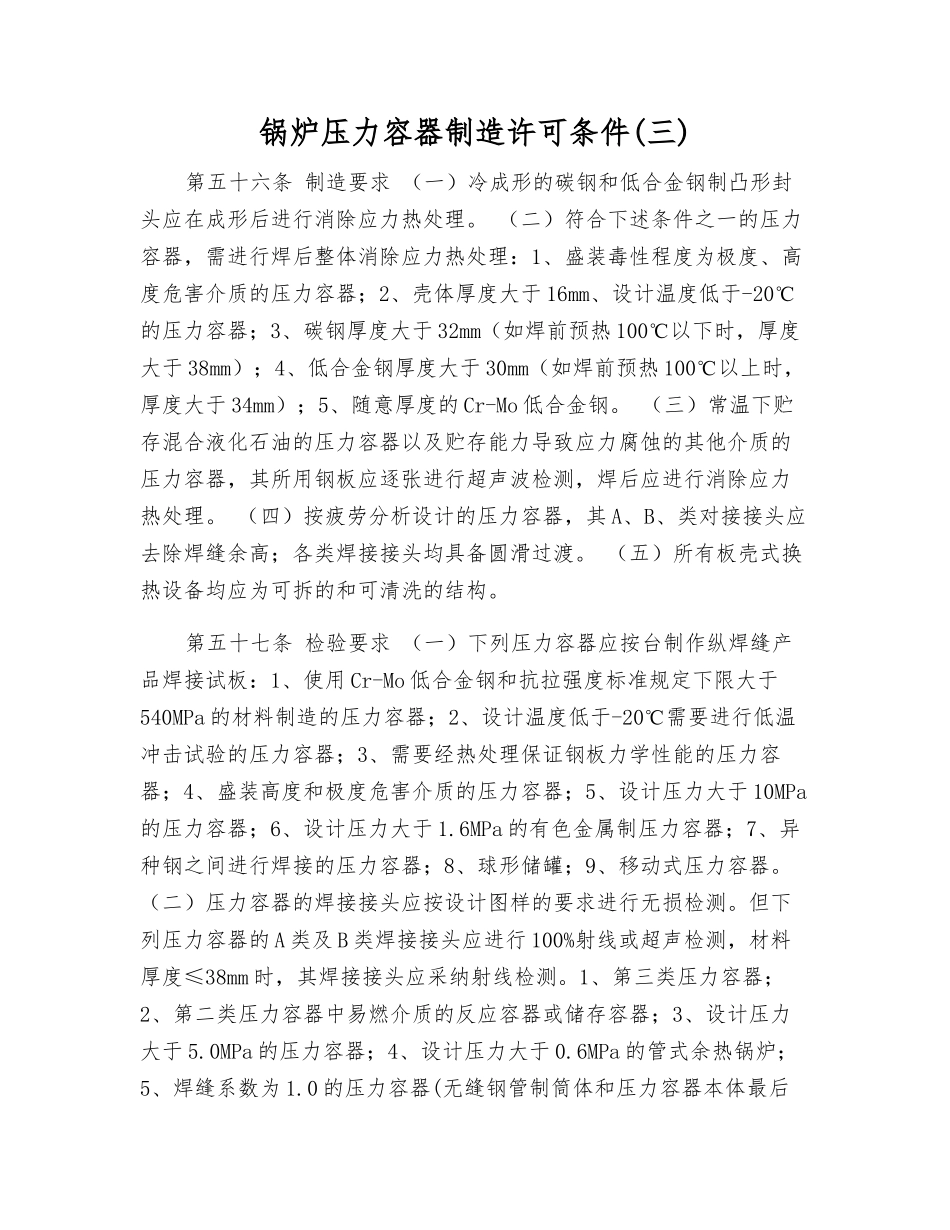

锅炉压力容器制造许可条件(三)第五十六条 制造要求 （一）冷成形的碳钢和低合金钢制凸形封头应在成形后进行消除应力热处理。 （二）符合下述条件之一的压力容器，需进行焊后整体消除应力热处理：1、盛装毒性程度为极度、高度危害介质的压力容器；2、壳体厚度大于 16mm、设计温度低于-20℃的压力容器；3、碳钢厚度大于 32mm（如焊前预热 100℃以下时，厚度大于 38mm）；4、低合金钢厚度大于 30mm（如焊前预热 100℃以上时，厚度大于 34mm）；5、随意厚度的 Cr-Mo 低合金钢。 （三）常温下贮存混合液化石油的压力容器以及贮存能力导致应力腐蚀的其他介质的压力容器，其所用钢板应逐张进行超声波检测，焊后应进行消除应力热处理。 （四）按疲劳分析设计的压力容器，其 A、B、类对接接头应去除焊缝余高；各类焊接接头均具备圆滑过渡。 （五）所有板壳式换热设备均应为可拆的和可清洗的结构。第五十七条 检验要求 （一）下列压力容器应按台制作纵焊缝产品焊接试板：1、使用 Cr-Mo 低合金钢和抗拉强度标准规定下限大于540MPa 的材料制造的压力容器；2、设计温度低于-20℃需要进行低温冲击试验的压力容器；3、需要经热处理保证钢板力学性能的压力容器；4、盛装高度和极度危害介质的压力容器；5、设计压力大于 10MPa的压力容器；6、设计压力大于 1.6MPa 的有色金属制压力容器；7、异种钢之间进行焊接的压力容器；8、球形储罐；9、移动式压力容器。 （二）压力容器的焊接接头应按设计图样的要求进行无损检测。但下列压力容器的 A 类及 B 类焊接接头应进行 100%射线或超声检测，材料厚度≤38mm 时，其焊接接头应采纳射线检测。1、第三类压力容器；2、第二类压力容器中易燃介质的反应容器或储存容器；3、设计压力大于 5.0MPa 的压力容器；4、设计压力大于 0.6MPa 的管式余热锅炉；5、焊缝系数为 1.0 的压力容器(无缝钢管制筒体和压力容器本体最后焊接的一条环焊缝除外,但后者应提供保证其焊接质量的相应焊接工艺)；6、使用后无法尽心内部检验或耐压试验的压力容器；7、筒体钢板厚度大于 30mm 的碳素钢和厚度大于 25mm 的低合金钢或奥氏体不锈钢制压力容器；8、使用 Cr-Mo 低合金钢和抗拉强度标准规定下限值大于540MPa 的材料制造的压力容器；9、盛装高度和极度危害介质的压力容器；10、耐压试验为气压试验的压力容器；11、按分析设计标准建造的压力容器；12、多层包扎压力容器内筒和热套压力容器各层单筒的对接焊...
