2024人教版八年级物理上册第3节 凸透镜成像的规律第1课时 探究凸透镜成像的规律 课件

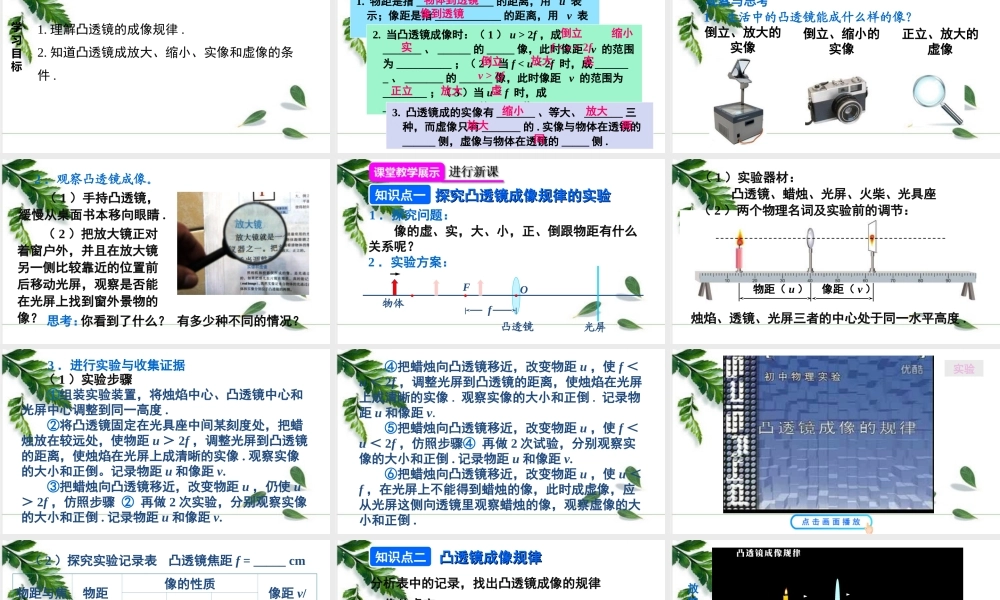

第 3 节 凸透镜成像的规律第 1 课时 探究凸透镜成像的规律R· 八年级上册学习目标1. 理解凸透镜的成像规律 .2. 知道凸透镜成放大、缩小、实像和虚像的条件 . 1. 物距是指 ______________ 的距离，用 u 表示；像距是指 ____________ 的距离，用 v 表示 .物体到透镜 2. 当凸透镜成像时：（ 1 ） u > 2f ，成_______ 、 ______ 的 _____ 像，此时像距 v 的范围为 __________ ；（ 2 ）当 f < u < 2f 时，成 _______ 、 _______ 的 ______ 像，此时像距 v 的范围为________ ；（ 3 ）当 u < f 时，成_______ 、 _______ 的 _____ 像 .像到透镜倒立缩小实f < v < 2f倒立放大实v > 2f正立放大虚 3. 凸透镜成的实像有 _______ 、等大、 _______ 三种，而虚像只有 _______ 的 . 实像与物体在透镜的______ 侧，虚像与物体在透镜的 _____ 侧 .缩小放大两同放大 1 ．生活中的凸透镜能成什么样的像？倒立、放大的实像倒立、缩小的实像正立、放大的虚像观察与思考2 ．观察凸透镜成像。 （ 1 ）手持凸透镜，缓慢从桌面书本移向眼睛 .思考：你看到了什么？ 有多少种不同的情况？ （ 2 ）把放大镜正对着窗户外，并且在放大镜另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？知识点一 探究凸透镜成像规律的实验探究凸透镜成像规律的实验1 ．探究问题： fFO凸透镜2 ．实验方案：光屏物体 像的虚、实，大、小，正、倒跟物距有什么关系呢？（ 1 ）实验器材：烛焰、透镜、光屏三者的中心处于同一水平高度 . （ 2 ）两个物理名词及实验前的调节： 凸透镜、蜡烛、光屏、火柴、光具座物距（ u ）像距（ v ）（ 1 ）实验步骤 ①组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度 . ②将凸透镜固定在光具座中间某刻度处，把蜡烛放在较远处，使物距 u ＞ 2f ，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像 . 观察实像的大小和正倒。记录物距 u 和像距 v. ③把蜡烛向凸透镜移近，改变物距 u ，仍使 u＞ 2f ，仿照步骤 ② 再做 2 次实验，分别观察实像的大小和正倒 . 记录物距 u 和像距 v.3 ．进行实验与收集证据 ④把蜡烛向凸透镜移近，改变物距 u ，使 f ＜u ＜ 2f ，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像 . 观察实像的大小和正倒 . 记录物距 ...
