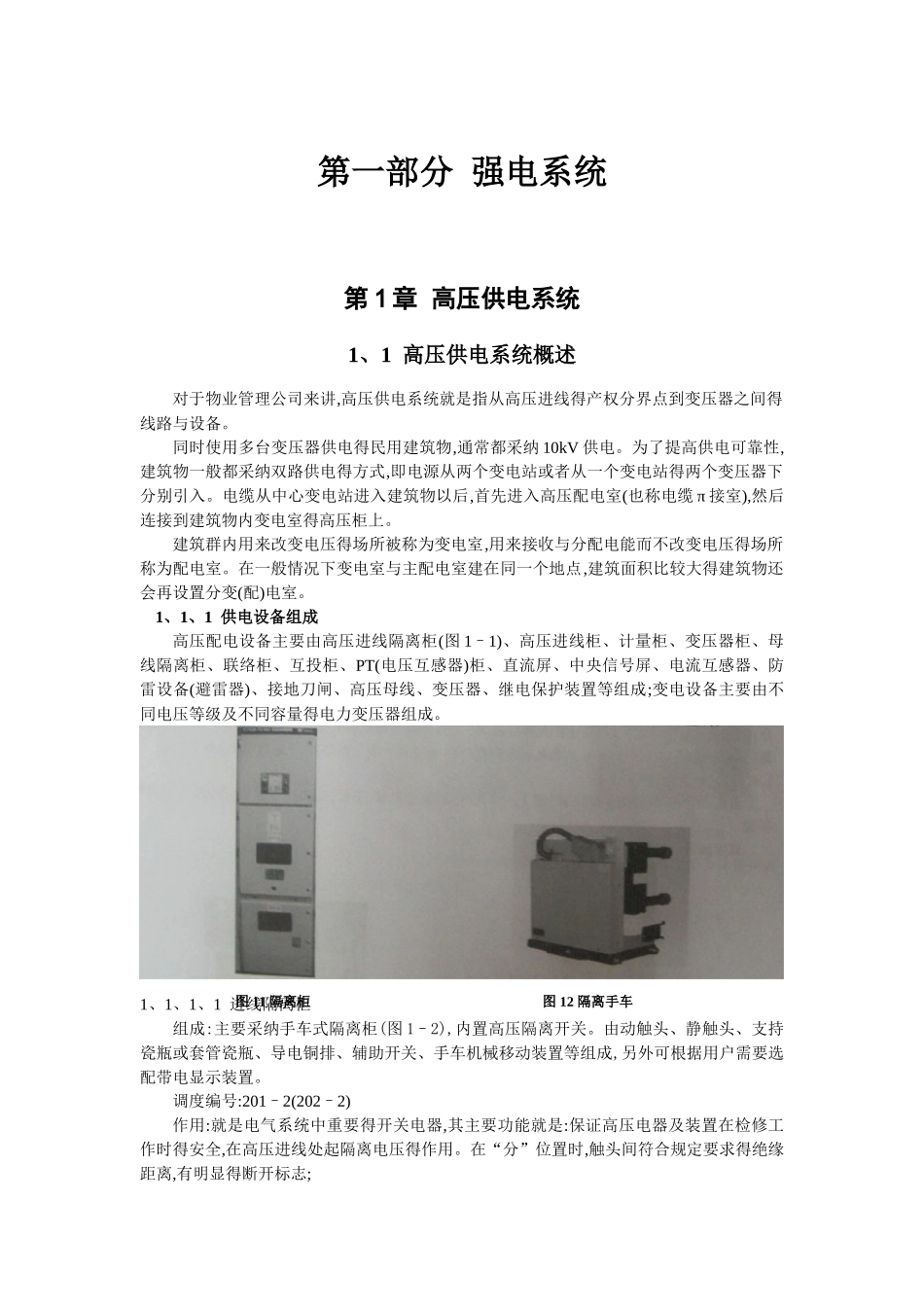

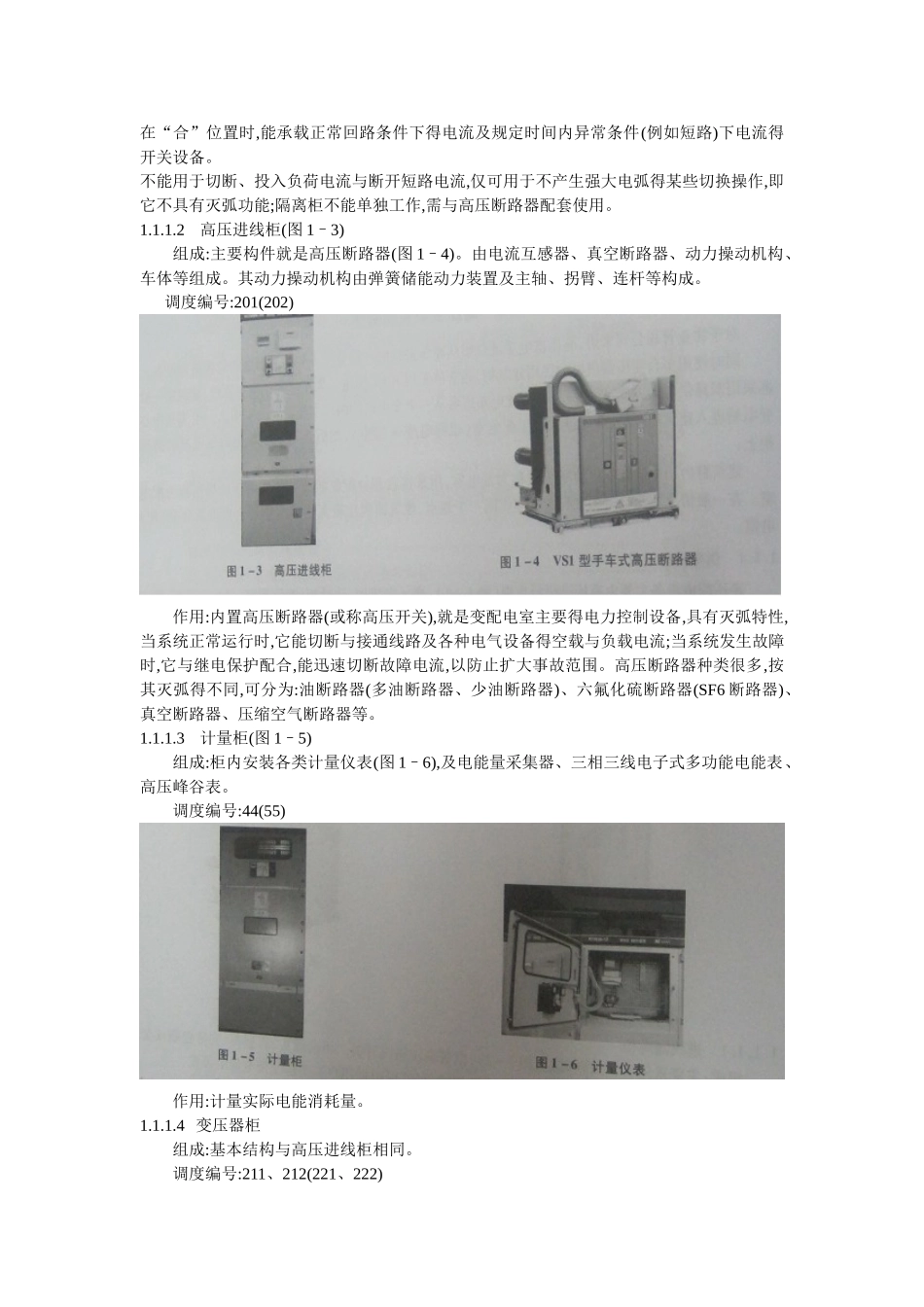

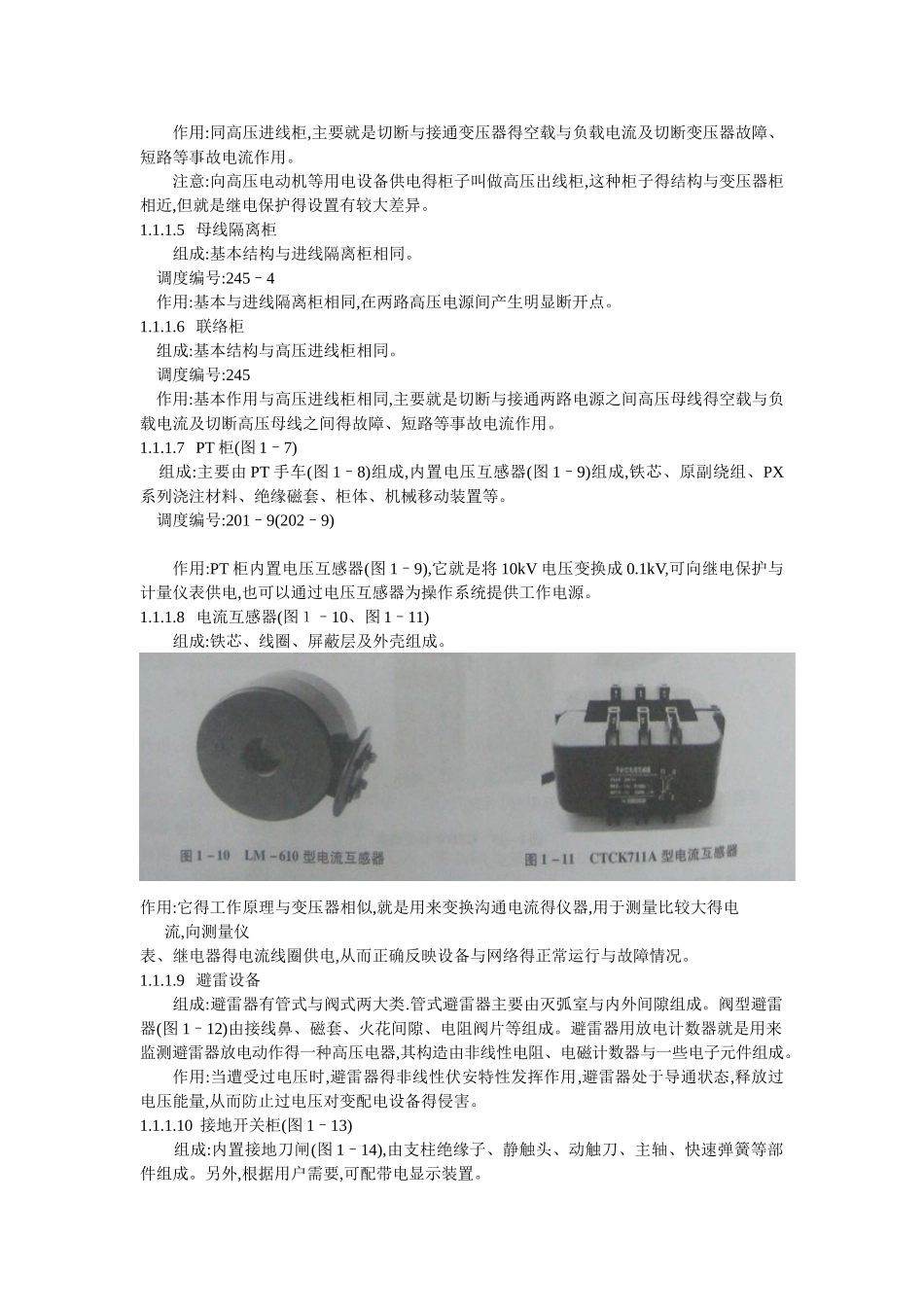

第一部分 强电系统第 1 章 高压供电系统1、1 高压供电系统概述对于物业管理公司来讲,高压供电系统就是指从高压进线得产权分界点到变压器之间得线路与设备。同时使用多台变压器供电得民用建筑物,通常都采纳 10kV 供电。为了提高供电可靠性,建筑物一般都采纳双路供电得方式,即电源从两个变电站或者从一个变电站得两个变压器下分别引入。电缆从中心变电站进入建筑物以后,首先进入高压配电室(也称电缆 π 接室),然后连接到建筑物内变电室得高压柜上。建筑群内用来改变电压得场所被称为变电室,用来接收与分配电能而不改变电压得场所称为配电室。在一般情况下变电室与主配电室建在同一个地点,建筑面积比较大得建筑物还会再设置分变(配)电室。1、1、1 供电设备组成高压配电设备主要由高压进线隔离柜(图 1–1)、高压进线柜、计量柜、变压器柜、母线隔离柜、联络柜、互投柜、PT(电压互感器)柜、直流屏、中央信号屏、电流互感器、防雷设备(避雷器)、接地刀闸、高压母线、变压器、继电保护装置等组成;变电设备主要由不同电压等级及不同容量得电力变压器组成。1、1、1、1 进线隔离柜组成:主要采纳手车式隔离柜(图 1–2),内置高压隔离开关。由动触头、静触头、支持瓷瓶或套管瓷瓶、导电铜排、辅助开关、手车机械移动装置等组成,另外可根据用户需要选配带电显示装置。调度编号:201–2(202–2)作用:就是电气系统中重要得开关电器,其主要功能就是:保证高压电器及装置在检修工作时得安全,在高压进线处起隔离电压得作用。在“分”位置时,触头间符合规定要求得绝缘距离,有明显得断开标志;图 11 隔离柜图 12 隔离手车在“合”位置时,能承载正常回路条件下得电流及规定时间内异常条件(例如短路)下电流得开关设备。不能用于切断、投入负荷电流与断开短路电流,仅可用于不产生强大电弧得某些切换操作,即它不具有灭弧功能;隔离柜不能单独工作,需与高压断路器配套使用。1.1.1.2 高压进线柜(图 1–3)组成:主要构件就是高压断路器(图 1–4)。由电流互感器、真空断路器、动力操动机构、车体等组成。其动力操动机构由弹簧储能动力装置及主轴、拐臂、连杆等构成。 调度编号:201(202)作用:内置高压断路器(或称高压开关),就是变配电室主要得电力控制设备,具有灭弧特性,当系统正常运行时,它能切断与接通线路及各种电气设备得空载与负载电流;当系统发生故障时,它与继电保护配合,能迅速切断故障电流,以防止扩大事故范围。高压断路器种类很多,按其灭弧得不同,可分为...
