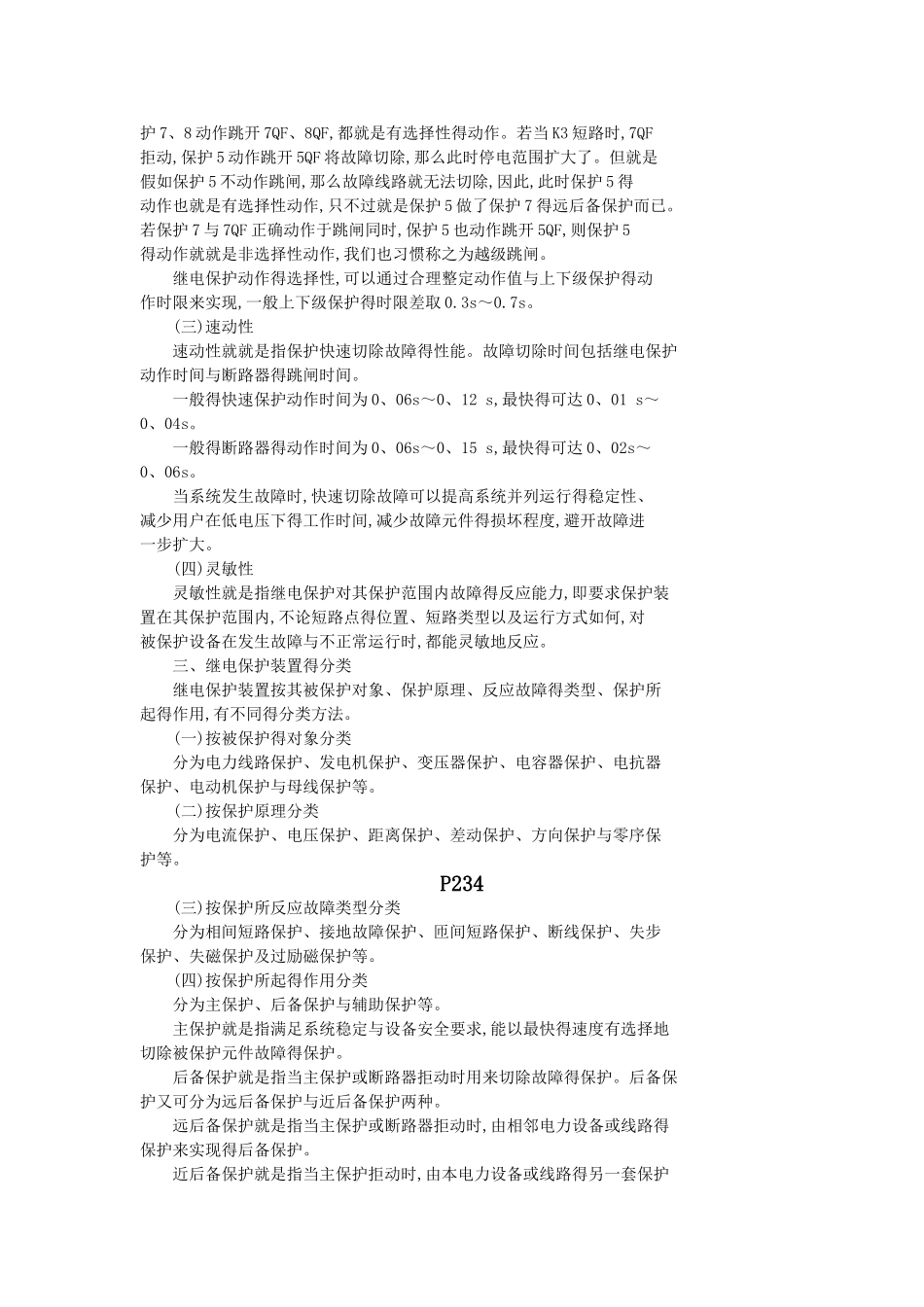

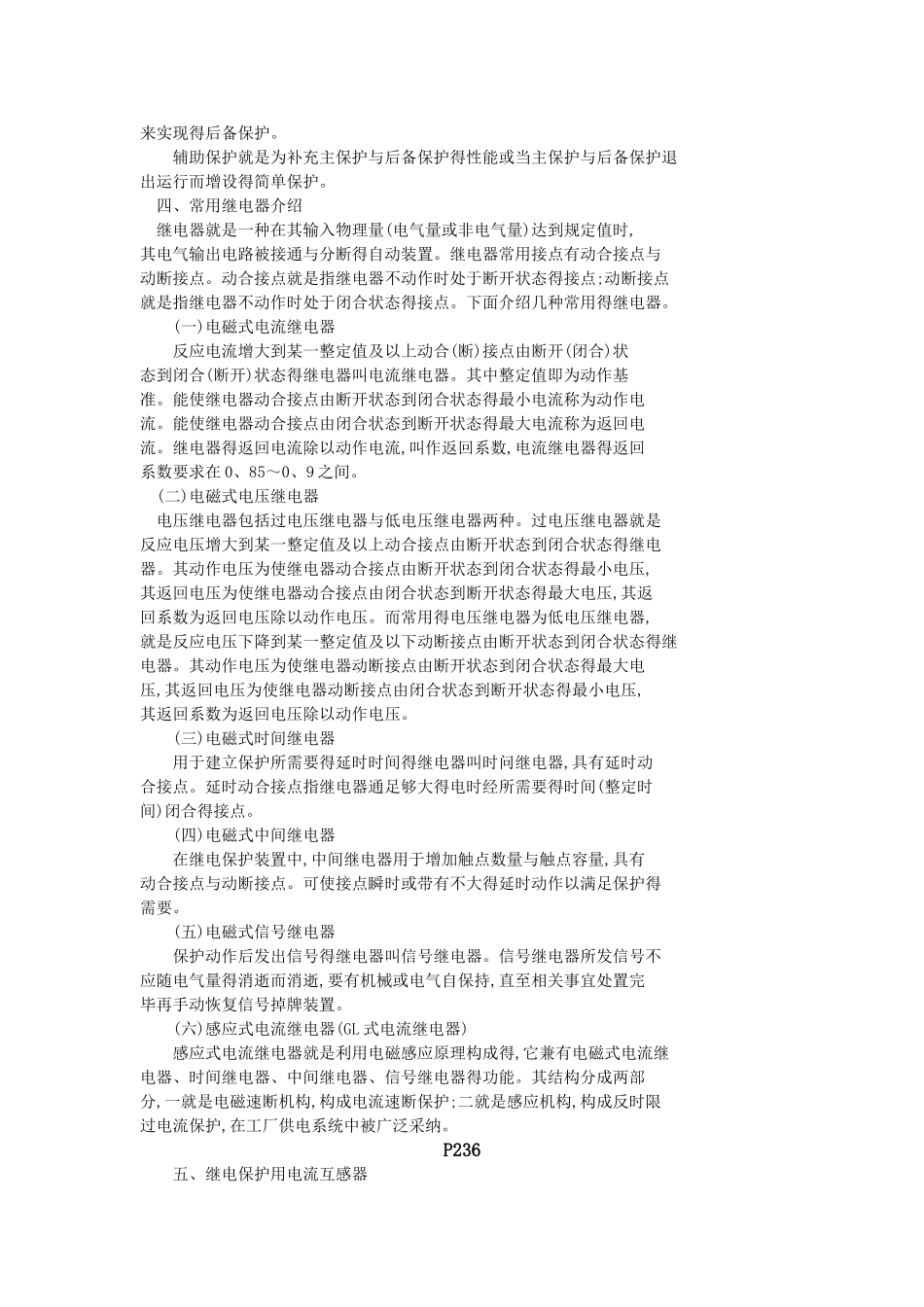

P231第七章 继电保护自动装置与二次回路 电力系统在运行中,各种电气设备都有可能出现故障与不正常运行状态。不正常运行状态就是指电力系统中电气元件得正常工作遭到破坏,但没有发生故障得运行状态,如过负荷、过电压、频率降低、系统振荡等。故障主要包括各种类型得短路与断线,如三相短路、两相短路、单相接地短路、两相接地短路、电动机以及变压器绕组间得匝间短路、单相断线、两相断线等。故障或不正常运行状态若不及时正确处理,都可能引发事故。事故就是指对用户少送电或停止送电,电能质量降低到不能允许得程度,造成人身伤亡及电气设备损坏等。继电保护与自动装置就是保证电力系统安全运行与提高电能质量得重要组成部分。 第一节 继电保护任务及基本要求 一、继电保护得任务 继电保护装置就是反映电力系统中各种电气设备故障与不正常运行状态得自动装置,其任务为: 1.当电力系统中某电气元件发生故障时,保护装置能自动、迅速、有选择地将故障元件从电力系统中切除,避开故障元件继续遭到破坏,使非故障元件迅速恢复正常运行,将事故尽可能限制在最小范围内。 2.当电力系统运行中出现不正常运行状况时,保护装置能自动发出报P232警信号,运行人员可迅速处理,在无人值班得变电所,保护可作用于减负荷或跳闸,避开事故发生。 二、继电保护得基本要求 电气设备或线路发生短路时,会产生很大得短路电流;使电网电压下降,电气设备烧坏;严重时电力系统得稳定运行被破坏,甚至引起电网瓦解。 为了能正确快速地切除故障,使电力系统以最快速度恢复正常运行.要求继电保护具有足够得可靠性、选择性、速动性与灵敏性。 (一)可靠性 可靠性就是指发生了属于它该动作得故障,它能可靠动作,即不发生拒绝动作(拒动);而在不该动作时,它能可靠不动,即不发生错误动作(误动)。 (二)选择性 选择性就是指电力系统发生故障时,保护装置仅将故障元件切除,而非故障元件仍能正常运行,以尽量缩小停电范围得一种性能。 以图 7—1 为例,当 Kl 短路时,应该由距故障点最近得保护 l、2 动作,跳开 lQF、2QF,这样既切除了故障线路,又使停电范围最小,因此我们说此时保护 1、2 动作就是有选择性得动作,也就就是满足了选择性得 图 7—1 保护动作得选择性说明 同理当 K2 短路时,保护 5、6 动作跳开 5QF、6QF;当 K3 短路时,保护 7、8 动作跳开 7QF、8QF,都就是有选择性得动作。若当 K3 短路时,7QF拒动,保护 5 动作跳开 5QF 将故障切除,那么此时停电范围扩...
