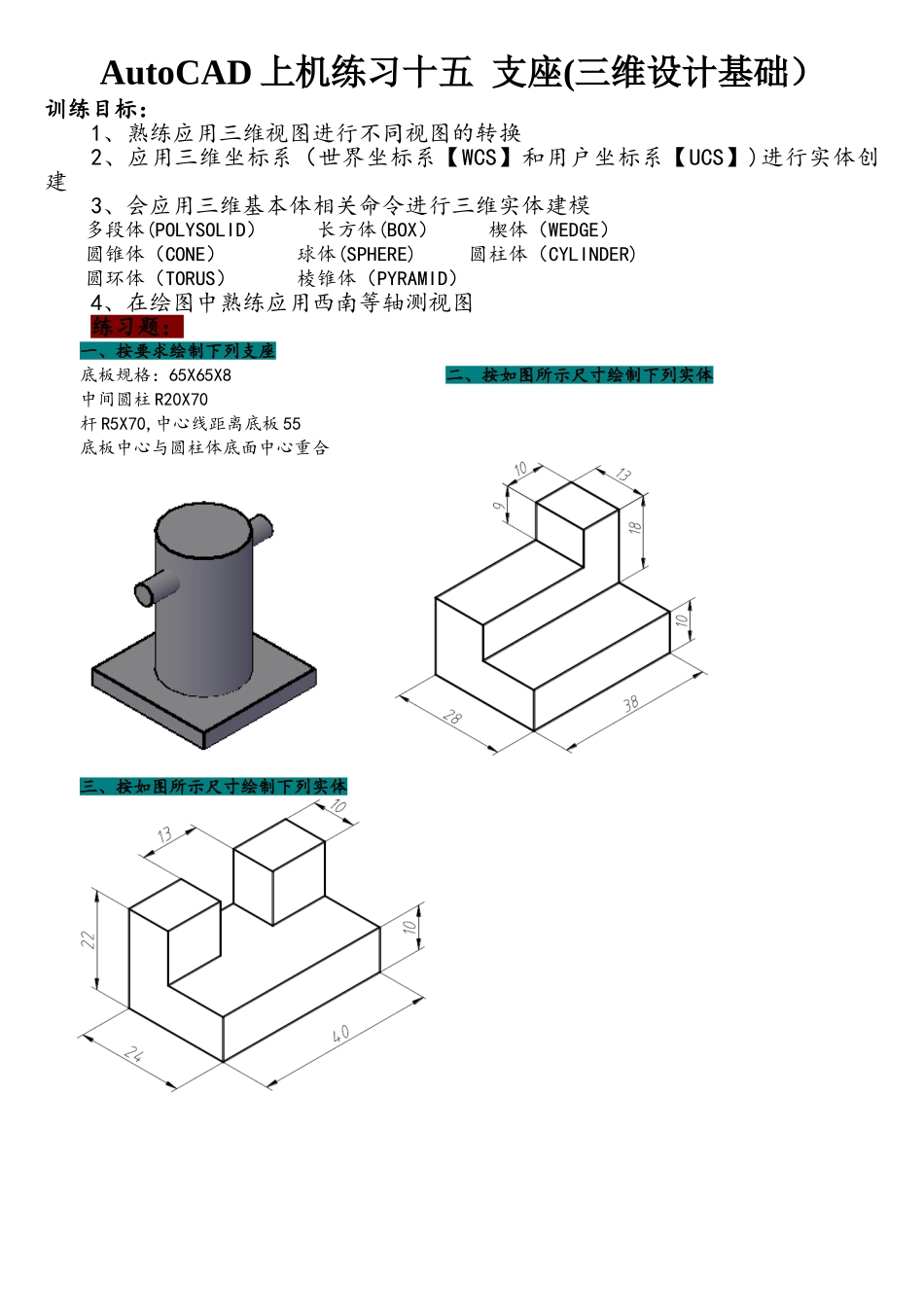

AutoCAD上机练习十五支座

AutoCAD 上机练习十五 支座(三维设计基础）训练目标：1、熟练应用三维视图进行不同视图的转换2、应用三维坐标系（世界坐标系【WCS】和用户坐标系【UCS】)进行实体创建3、会应用三维基本体相关命令进行三维实体建模多段体(POLYSOLID） 长方体(BOX） 楔体（WEDGE）圆锥体（CONE） 球体(SPHERE) 圆柱体（CYLINDER)圆环体（TORUS） 棱锥体（PYRAMID）4、在绘图中熟练应用西南等轴测视图练习题：一、按要求绘制下列支座 底板规格：65X65X8 二、按如图所示尺寸绘制下列实体中间圆柱 R20X70杆 R5X70,中心线距离底板 55底板中心与圆柱体底面中心重合 三、按如图所示尺寸绘制下列实体
