AutoCAD上机练习二十二剖切实例

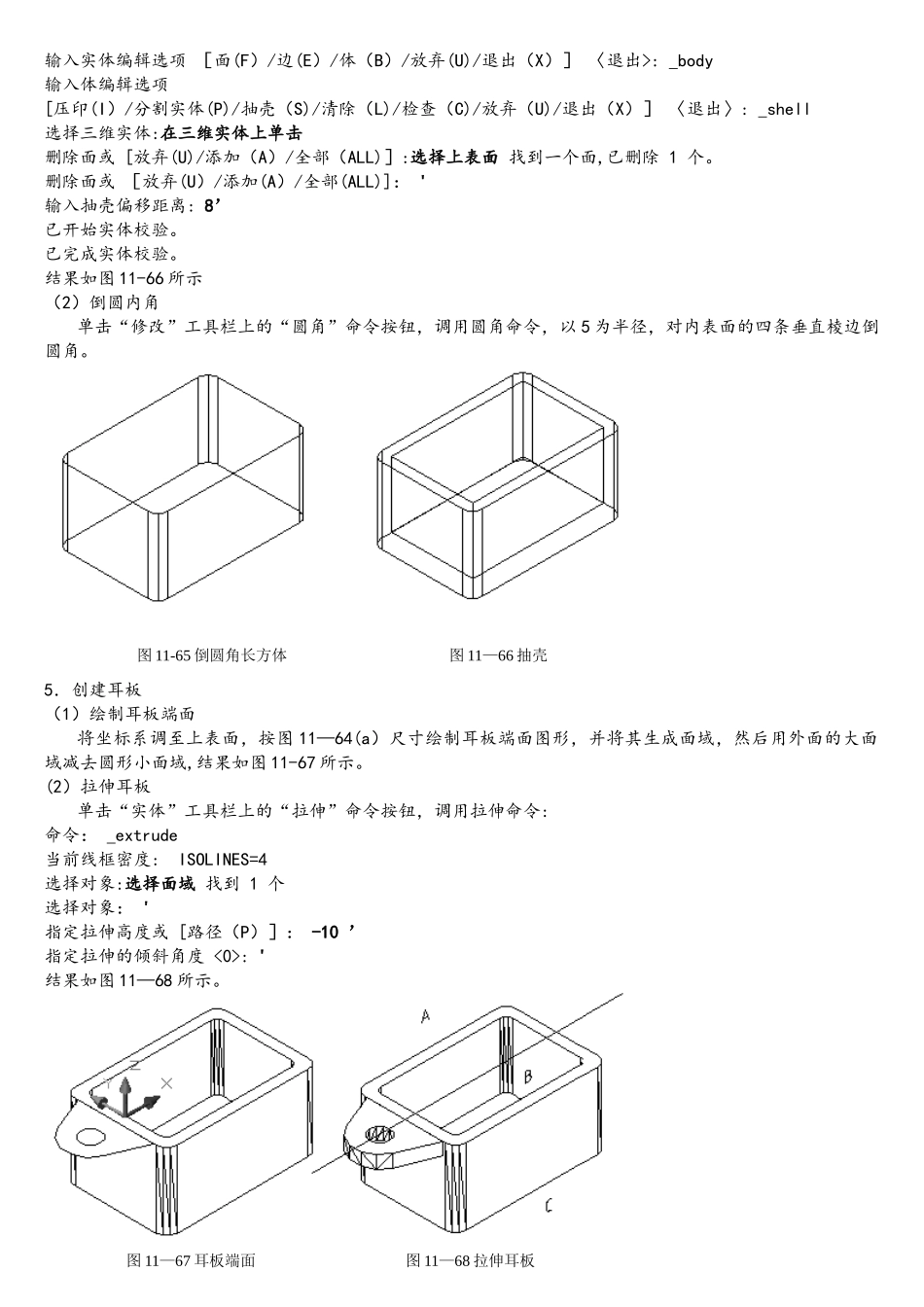

AutoCAD 上机练习二十二 剖切实例训练目标:1、练习抽壳命令的使用2、掌握三维旋转命令的使用3、学习压印命令（IMPRINT)的使用压印是在三维实体上用其他线、面面域，或另外的实体与之木相交的轮廓印上的,附着于实风光上的线,它的用途是更便于对三维实体做进一步绘制、编辑、修改。4、学习拉伸面命令的使用练习一: 1．新建一张图设置实体层和辅助线层。并将实体层设置为当前层。将视图方向调整到西南等轴测方向。2．创建长方体调用长方体命令，绘制长 120，宽 80，高 60 的长方体.3．圆角调用圆角命令，以 8 为半径，对四条垂直棱边倒圆角,结果如图 11—65 所示。4．创建内腔（1）抽壳调用抽壳命令：命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 ［面(F）/边(E）/体（B）/放弃(U)/退出（X）］ 〈退出>: _body输入体编辑选项[压印(I）/分割实体(P)/抽壳（S)/清除（L)/检查（C)/放弃（U)/退出（X）］ 〈退出〉: _shell选择三维实体:在三维实体上单击删除面或 [放弃(U)/添加（A）/全部（ALL)］:选择上表面 找到一个面,已删除 1 个。删除面或 ［放弃(U）/添加(A）/全部(ALL)]： '输入抽壳偏移距离: 8’已开始实体校验。已完成实体校验。结果如图 11-66 所示（2）倒圆内角单击“修改”工具栏上的“圆角”命令按钮，调用圆角命令，以 5 为半径，对内表面的四条垂直棱边倒圆角。5．创建耳板（1）绘制耳板端面将坐标系调至上表面，按图 11—64(a）尺寸绘制耳板端面图形，并将其生成面域，然后用外面的大面域减去圆形小面域,结果如图 11-67 所示。(2）拉伸耳板单击“实体”工具栏上的“拉伸”命令按钮，调用拉伸命令:命令： _extrude当前线框密度: ISOLINES=4选择对象:选择面域 找到 1 个选择对象： '指定拉伸高度或 [路径（P）］： -10 ’指定拉伸的倾斜角度 <0>: '结果如图 11—68 所示。图 11-65 倒圆角长方体图 11—66 抽壳图 11—67 耳板端面图 11—68 拉伸耳板(3）镜像另一侧耳板调用“三维镜像”命令：命令: _mirror3d选择对象：选择耳板 找到 1 个选择对象： '指定镜像平面 (三点) 的第一个点或 [对象(O）/最近的（L）/Z 轴(Z)/视图(V）/XY 平面（XY）/YZ 平面(YZ)/ZX 平面（ZX）/三点（3）] 〈三点>： 选择中点 A在镜像平面上指定第二点: 选择中点 B在镜像平面上指定第三点： 选择中点 C是否删除源对象?[是（Y)/否(N）］ <否〉：N '结果如图 11-69...
