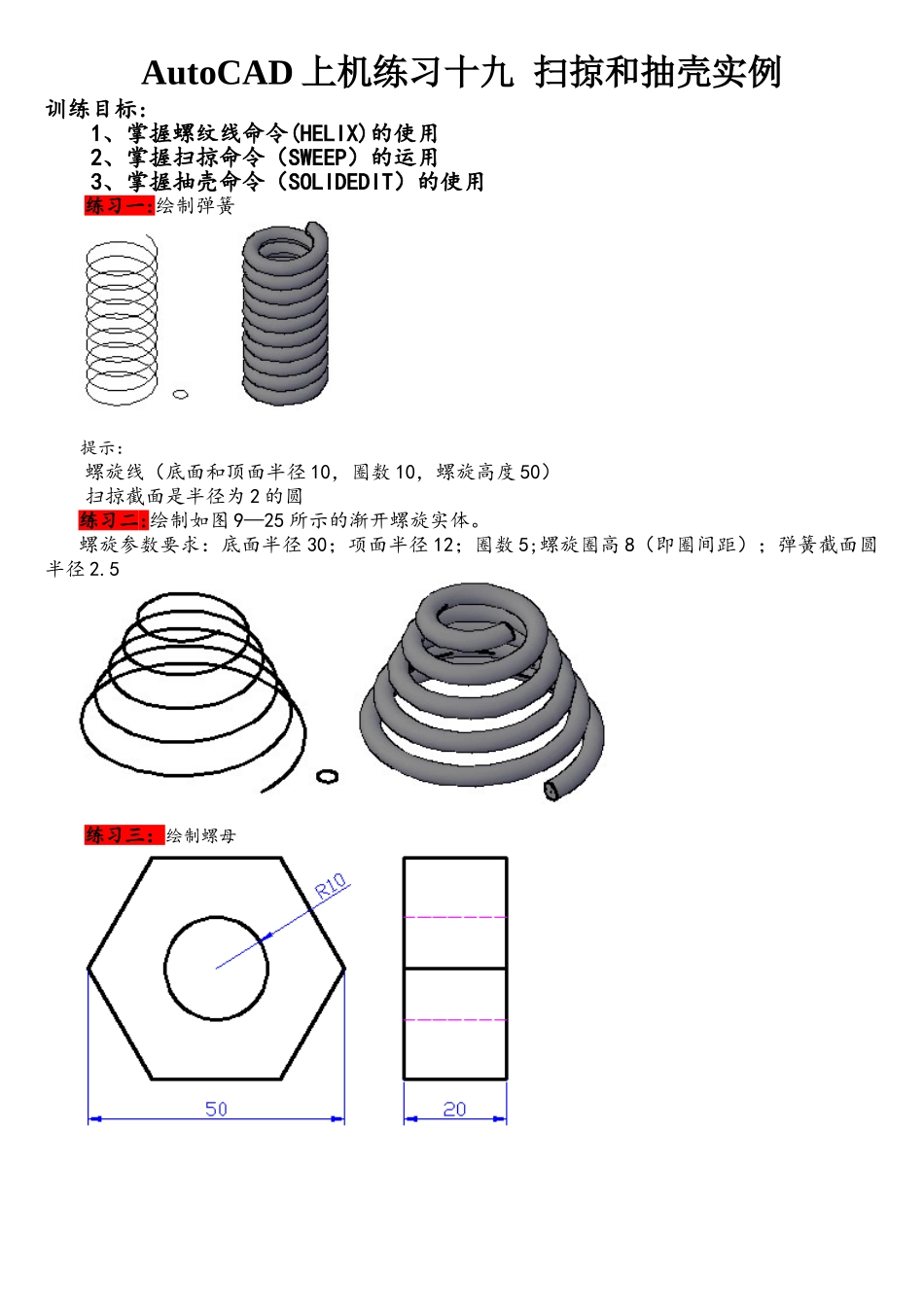

AutoCAD 上机练习十九 扫掠和抽壳实例训练目标:1、掌握螺纹线命令(HELIX)的使用2、掌握扫掠命令(SWEEP)的运用3、掌握抽壳命令(SOLIDEDIT)的使用练习一:绘制弹簧提示:螺旋线(底面和顶面半径 10,圈数 10,螺旋高度 50)扫掠截面是半径为 2 的圆练习二:绘制如图 9—25 所示的渐开螺旋实体。螺旋参数要求:底面半径 30;项面半径 12;圈数 5;螺旋圈高 8(即圈间距);弹簧截面圆半径 2.5练习三:绘制螺母练习四:绘制茶杯
