AutoCAD上机练习二十放样实例

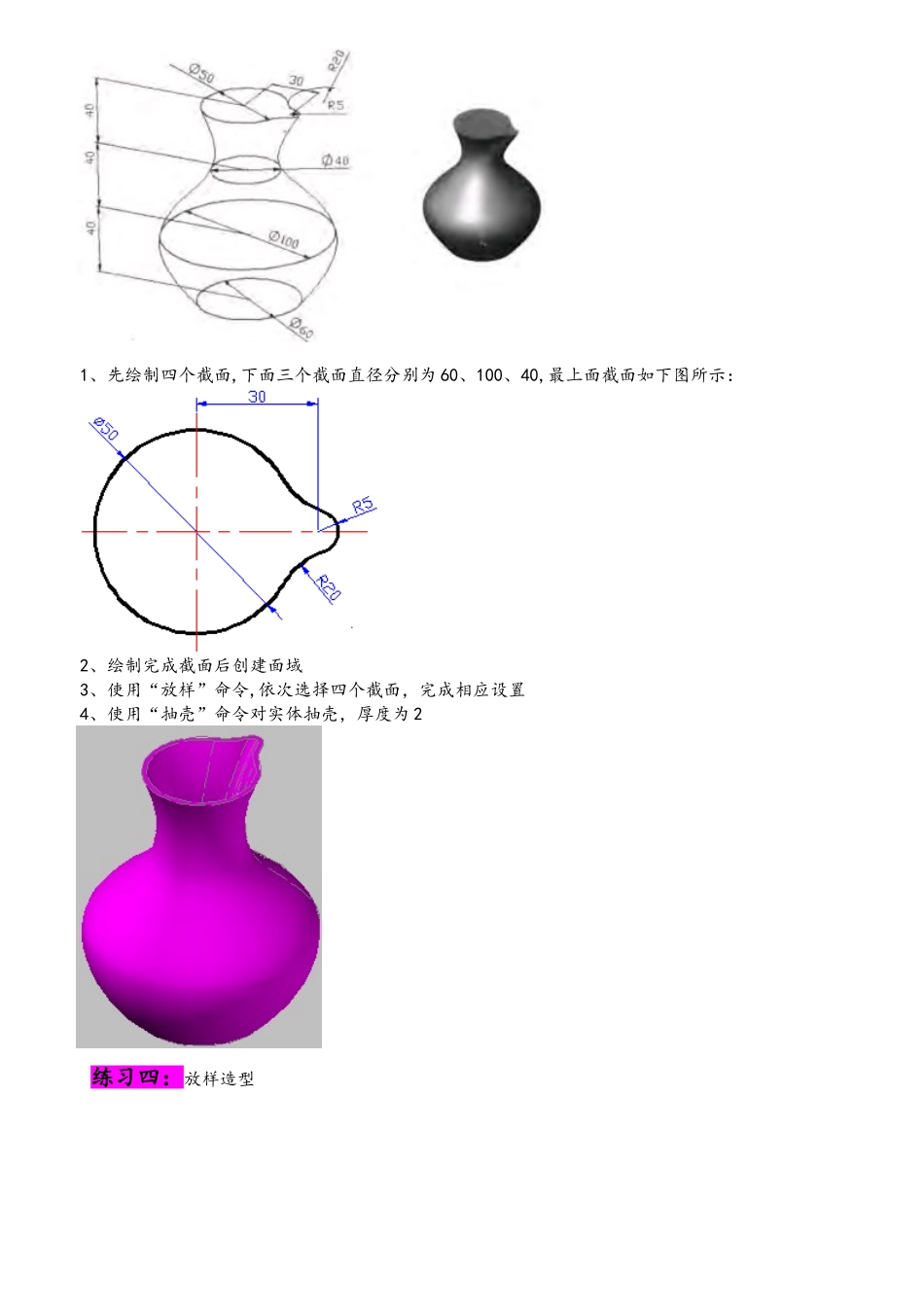

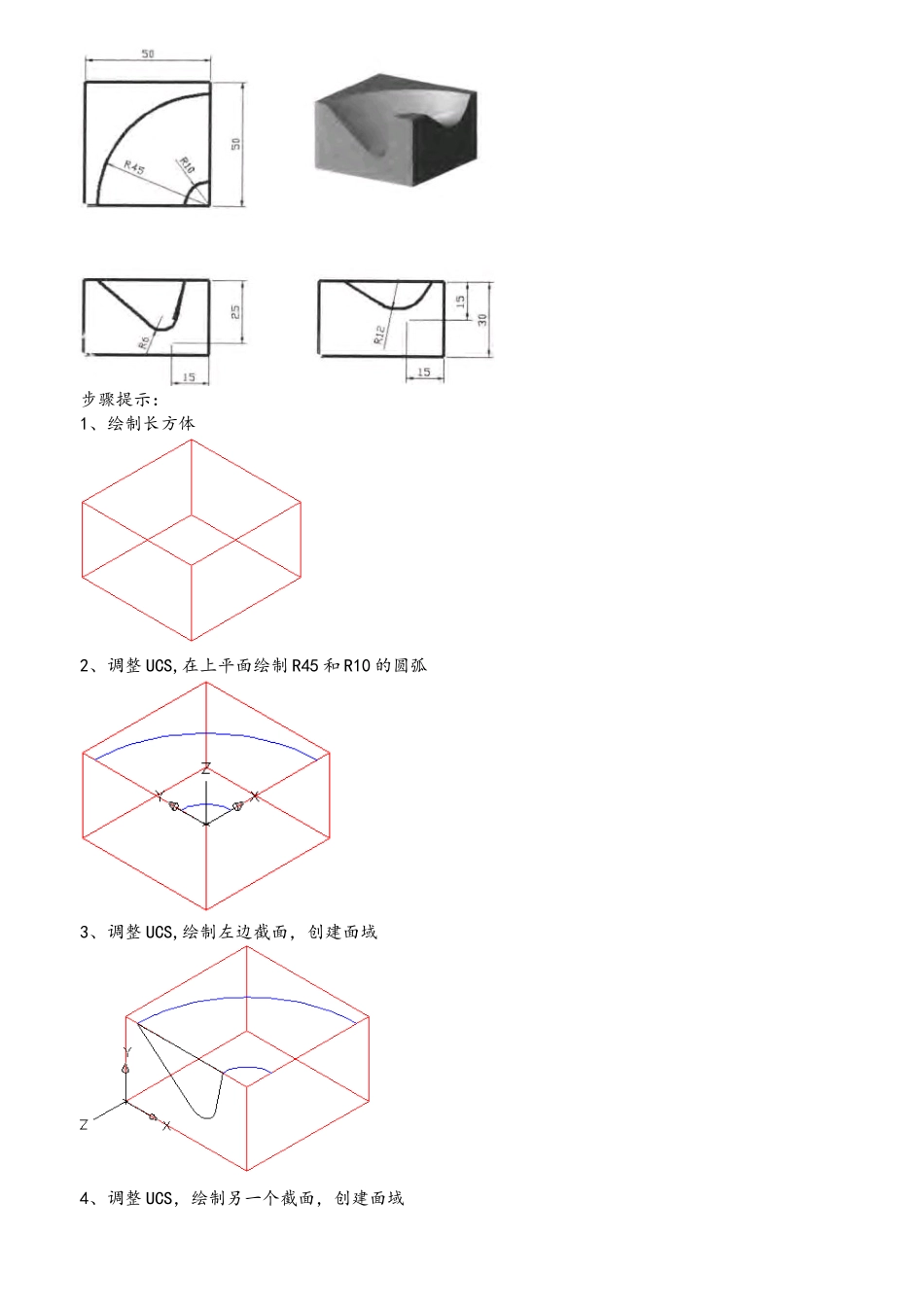

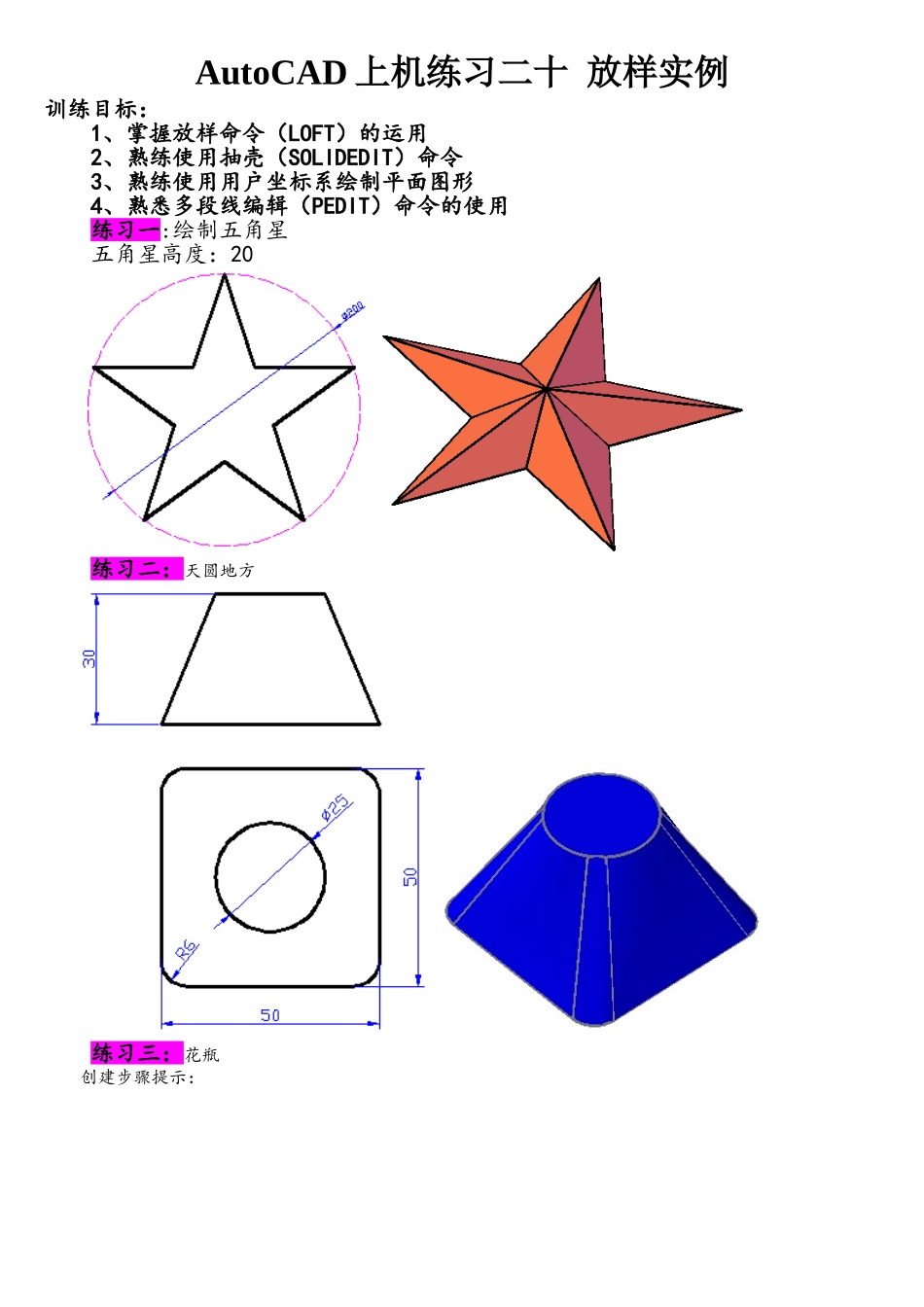

AutoCAD 上机练习二十 放样实例训练目标：1、掌握放样命令（LOFT）的运用2、熟练使用抽壳（SOLIDEDIT）命令3、熟练使用用户坐标系绘制平面图形4、熟悉多段线编辑（PEDIT）命令的使用练习一:绘制五角星五角星高度：20练习二：天圆地方练习三：花瓶创建步骤提示：1、先绘制四个截面,下面三个截面直径分别为 60、100、40,最上面截面如下图所示：2、绘制完成截面后创建面域3、使用“放样”命令,依次选择四个截面，完成相应设置4、使用“抽壳”命令对实体抽壳，厚度为 2练习四：放样造型步骤提示：1、绘制长方体2、调整 UCS,在上平面绘制 R45 和 R10 的圆弧3、调整 UCS,绘制左边截面，创建面域4、调整 UCS，绘制另一个截面，创建面域5、使用“放样”命令中的“导向”方式，创建放样体6、使用“差集”命令,用长方体减去放样体，效果如下图所示练习五：放样造型
