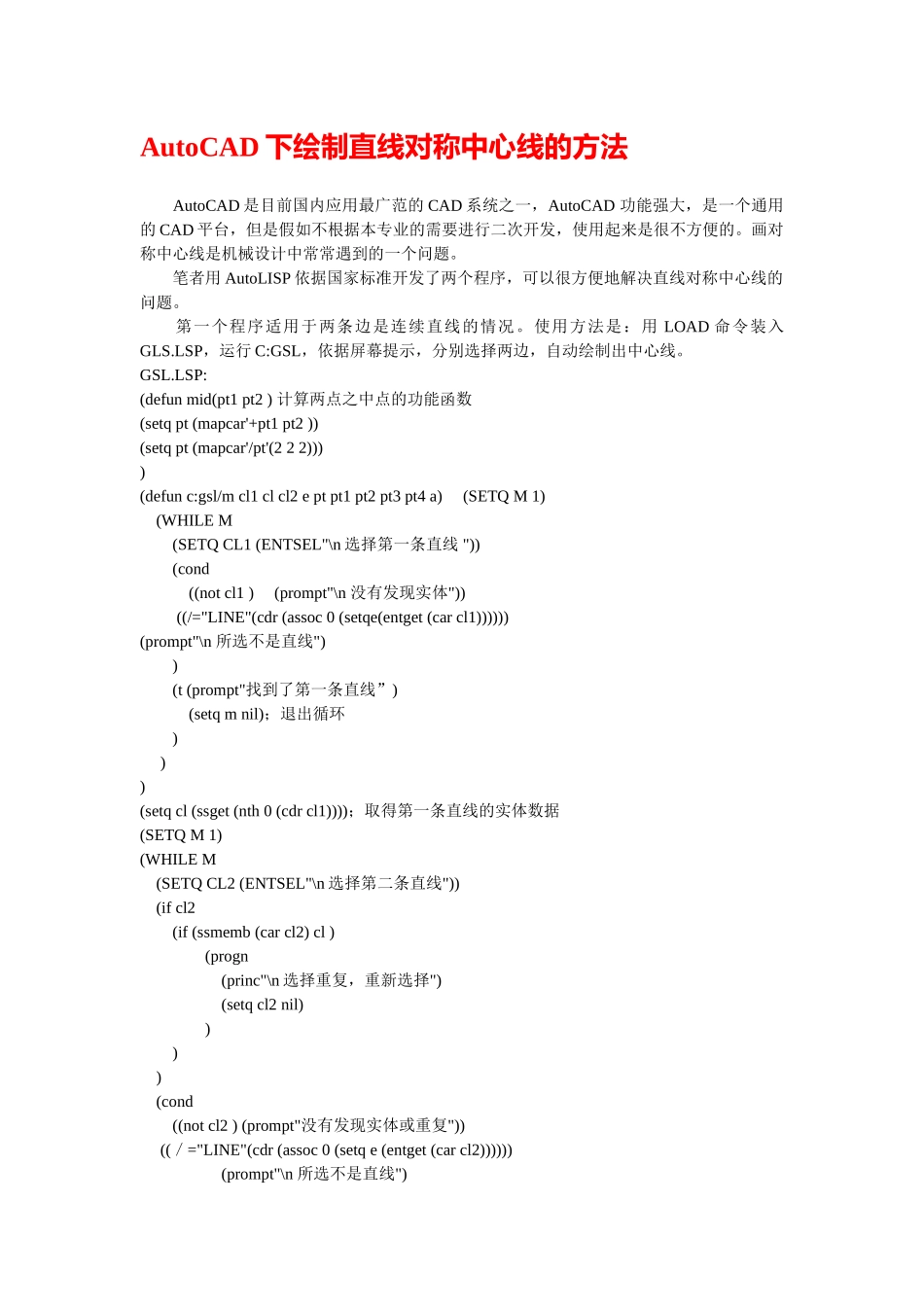

AutoCAD下绘制直线对称中心线的方法

AutoCAD 下绘制直线对称中心线的方法 AutoCAD 是目前国内应用最广范的 CAD 系统之一，AutoCAD 功能强大，是一个通用的 CAD 平台，但是假如不根据本专业的需要进行二次开发，使用起来是很不方便的。画对称中心线是机械设计中常常遇到的一个问题。 笔者用 AutoLISP 依据国家标准开发了两个程序，可以很方便地解决直线对称中心线的问题。 第一个程序适用于两条边是连续直线的情况。使用方法是：用 LOAD 命令装入GLS.LSP，运行 C:GSL，依据屏幕提示，分别选择两边，自动绘制出中心线。GSL.LSP:(defun mid(pt1 pt2 ) 计算两点之中点的功能函数(setq pt (mapcar'+pt1 pt2 ))(setq pt (mapcar'/pt'(2 2 2))))(defun c:gsl/m cl1 cl cl2 e pt pt1 pt2 pt3 pt4 a) (SETQ M 1) (WHILE M (SETQ CL1 (ENTSEL"\n 选择第一条直线 ")) (cond ((not cl1 ) (prompt"\n 没有发现实体")) ((/="LINE"(cdr (assoc 0 (setqe(entget (car cl1))))))(prompt"\n 所选不是直线") ) (t (prompt"找到了第一条直线”) (setq m nil)；退出循环 ) ))(setq cl (ssget (nth 0 (cdr cl1))))；取得第一条直线的实体数据(SETQ M 1)(WHILE M (SETQ CL2 (ENTSEL"\n 选择第二条直线")) (if cl2 (if (ssmemb (car cl2) cl ) (progn (princ"\n 选择重复，重新选择") (setq cl2 nil) ) ) ) (cond ((not cl2 ) (prompt"没有发现实体或重复")) ((／="LINE"(cdr (assoc 0 (setq e (entget (car cl2)))))) (prompt"\n 所选不是直线") ) (t (prompt"\n 两条直线已经选择完毕") (setq m nil)；；；退出循环 ) ) )；；；取得第一直线两端点的坐标 (setq pt1 (cdr (assoc 10 e )) pt2 (cdr (assoc 11 e ))) (setq e (entget (car cl1)))；；取得第二条直线的实体数据；；；取得第二直线两端点的坐标 (setq pt3 (cdr (assoc 10 e )) pt4 (cdr (assoc 11 e )))；；调整端点 (if (inters pt1 pt3 pt2 pt4 t) (setq pt pt1 pt1 pt2 pt2 pt ) )；；；计算两端中点坐标 (setq pt1 (mid pt1 pt3 )) (setq pt2 (mid pt2 pt4 )) (setq a (angle pt1 pt2))；计算中心线的倾角 (setq pt2 (polar pt2 a 2.5))；；计算中心线的第一个端点 (setq pt1 (polar pt1 (＋pi a ) 2.5)) (command"layer""SE...
