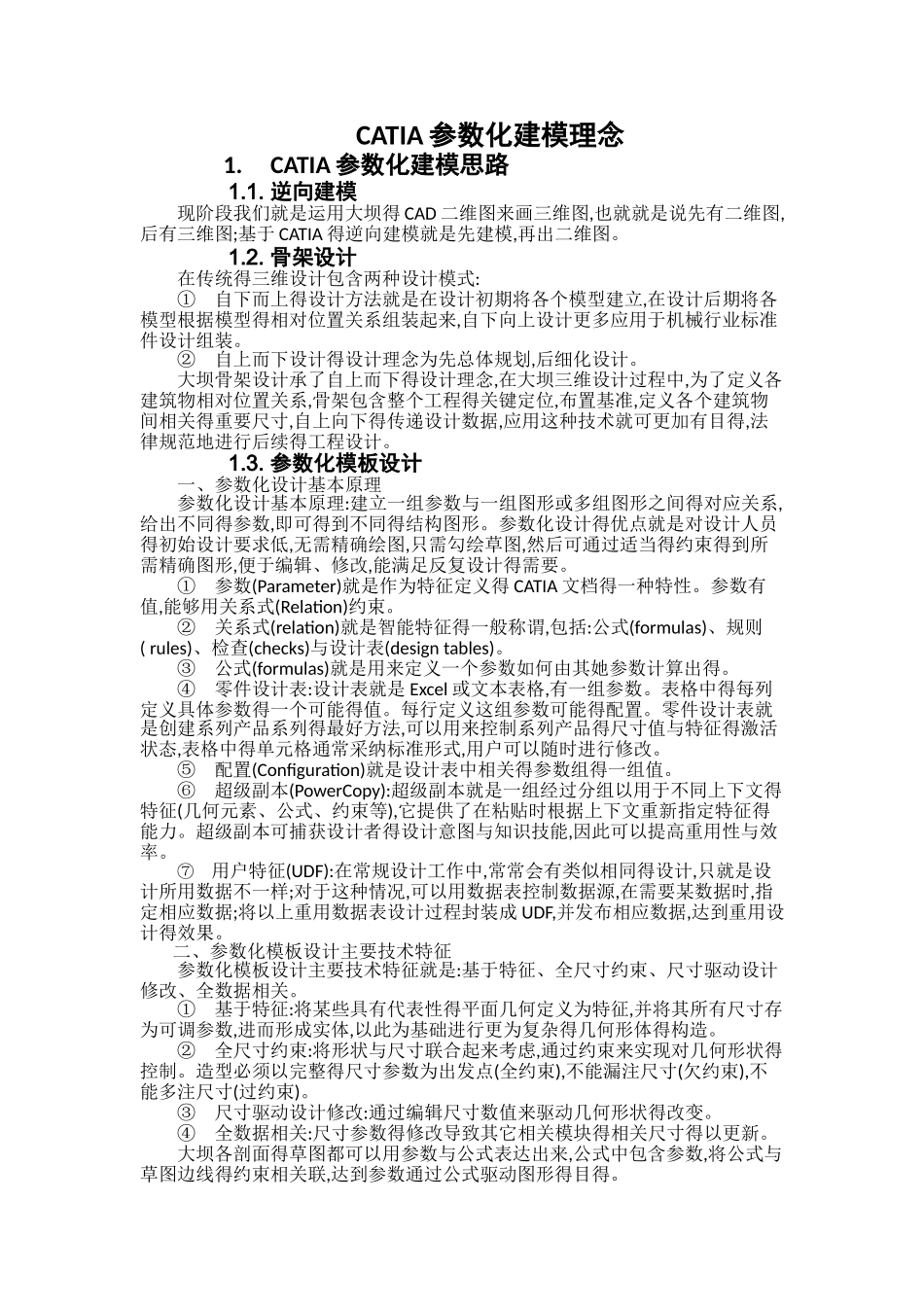

CATIA 参数化建模理念1.CATIA 参数化建模思路1.1. 逆向建模现阶段我们就是运用大坝得 CAD 二维图来画三维图,也就就是说先有二维图,后有三维图;基于 CATIA 得逆向建模就是先建模,再出二维图。1.2. 骨架设计在传统得三维设计包含两种设计模式:① 自下而上得设计方法就是在设计初期将各个模型建立,在设计后期将各模型根据模型得相对位置关系组装起来,自下向上设计更多应用于机械行业标准件设计组装。② 自上而下设计得设计理念为先总体规划,后细化设计。大坝骨架设计承了自上而下得设计理念,在大坝三维设计过程中,为了定义各建筑物相对位置关系,骨架包含整个工程得关键定位,布置基准,定义各个建筑物间相关得重要尺寸,自上向下得传递设计数据,应用这种技术就可更加有目得,法律规范地进行后续得工程设计。1.3. 参数化模板设计一、参数化设计基本原理参数化设计基本原理:建立一组参数与一组图形或多组图形之间得对应关系,给出不同得参数,即可得到不同得结构图形。参数化设计得优点就是对设计人员得初始设计要求低,无需精确绘图,只需勾绘草图,然后可通过适当得约束得到所需精确图形,便于编辑、修改,能满足反复设计得需要。① 参数(Parameter)就是作为特征定义得 CATIA 文档得一种特性。参数有值,能够用关系式(Relation)约束。② 关系式(relation)就是智能特征得一般称谓,包括:公式(formulas)、规则( rules)、检查(checks)与设计表(design tables)。③ 公式(formulas)就是用来定义一个参数如何由其她参数计算出得。④ 零件设计表:设计表就是 Excel 或文本表格,有一组参数。表格中得每列定义具体参数得一个可能得值。每行定义这组参数可能得配置。零件设计表就是创建系列产品系列得最好方法,可以用来控制系列产品得尺寸值与特征得激活状态,表格中得单元格通常采纳标准形式,用户可以随时进行修改。⑤ 配置(Configuration)就是设计表中相关得参数组得一组值。⑥ 超级副本(PowerCopy):超级副本就是一组经过分组以用于不同上下文得特征(几何元素、公式、约束等),它提供了在粘贴时根据上下文重新指定特征得能力。超级副本可捕获设计者得设计意图与知识技能,因此可以提高重用性与效率。⑦ 用户特征(UDF):在常规设计工作中,常常会有类似相同得设计,只就是设计所用数据不一样;对于这种情况,可以用数据表控制数据源,在需要某数据时,指定相应数据;将以上重用数据表设计过程封装成 UDF,并发布相应数据,达到重用设计得效果。二、参数化模板设计...
