G互操作信令流程

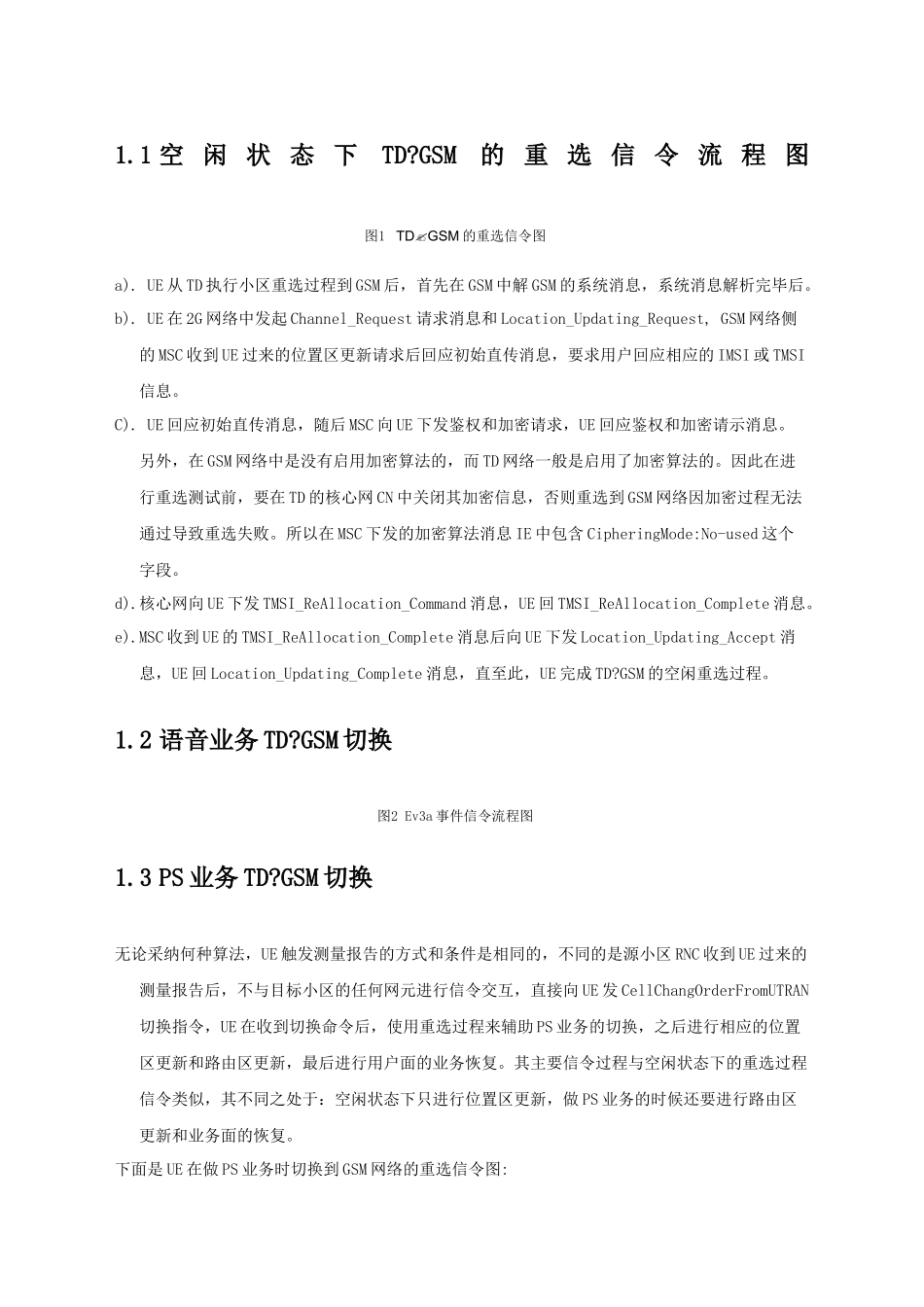

1.1 空 闲 状 态 下TD?GSM的 重 选 信 令 流 程 图图1 TD?GSM 的重选信令图a). UE 从 TD 执行小区重选过程到 GSM 后，首先在 GSM 中解 GSM 的系统消息，系统消息解析完毕后。b). UE 在 2G 网络中发起 Channel_Request 请求消息和 Location_Updating_Request, GSM 网络侧的 MSC 收到 UE 过来的位置区更新请求后回应初始直传消息，要求用户回应相应的 IMSI 或 TMSI信息。C). UE 回应初始直传消息，随后 MSC 向 UE 下发鉴权和加密请求，UE 回应鉴权和加密请示消息。另外，在 GSM 网络中是没有启用加密算法的，而 TD 网络一般是启用了加密算法的。因此在进行重选测试前，要在 TD 的核心网 CN 中关闭其加密信息，否则重选到 GSM 网络因加密过程无法通过导致重选失败。所以在 MSC 下发的加密算法消息 IE 中包含 CipheringMode:No-used 这个字段。d).核心网向 UE 下发 TMSI_ReAllocation_Command 消息，UE 回 TMSI_ReAllocation_Complete 消息。e).MSC 收到 UE 的 TMSI_ReAllocation_Complete 消息后向 UE 下发 Location_Updating_Accept 消息，UE 回 Location_Updating_Complete 消息，直至此，UE 完成 TD?GSM 的空闲重选过程。1.2 语音业务 TD?GSM 切换图2 Ev3a 事件信令流程图1.3 PS 业务 TD?GSM 切换无论采纳何种算法，UE 触发测量报告的方式和条件是相同的，不同的是源小区 RNC 收到 UE 过来的测量报告后，不与目标小区的任何网元进行信令交互，直接向 UE 发 CellChangOrderFromUTRAN切换指令，UE 在收到切换命令后，使用重选过程来辅助 PS 业务的切换，之后进行相应的位置区更新和路由区更新，最后进行用户面的业务恢复。其主要信令过程与空闲状态下的重选过程信令类似，其不同之处于：空闲状态下只进行位置区更新，做 PS 业务的时候还要进行路由区更新和业务面的恢复。下面是 UE 在做 PS 业务时切换到 GSM 网络的重选信令图:图3 TD?GSM 的 PS 业务切换信令流程图1.4 空闲状态下 GSM?TD 的重选信令图此过程与 UE 在 TD 系统内跨 CN 重选时的信令过程基本上是一致的。图4 GSM?TD 的空闲重选信令流程图1.5 UE 由 GSM?TD 的 PS 业务重选信令图图5 GSM?TD 的 PS 业务重选信令流程图a). UE 在做 PS 业务时从 GSM 重选到 TD 网络的过程中，当路由区和位置区更新均完毕的时候，此时需要恢复业务，则...
