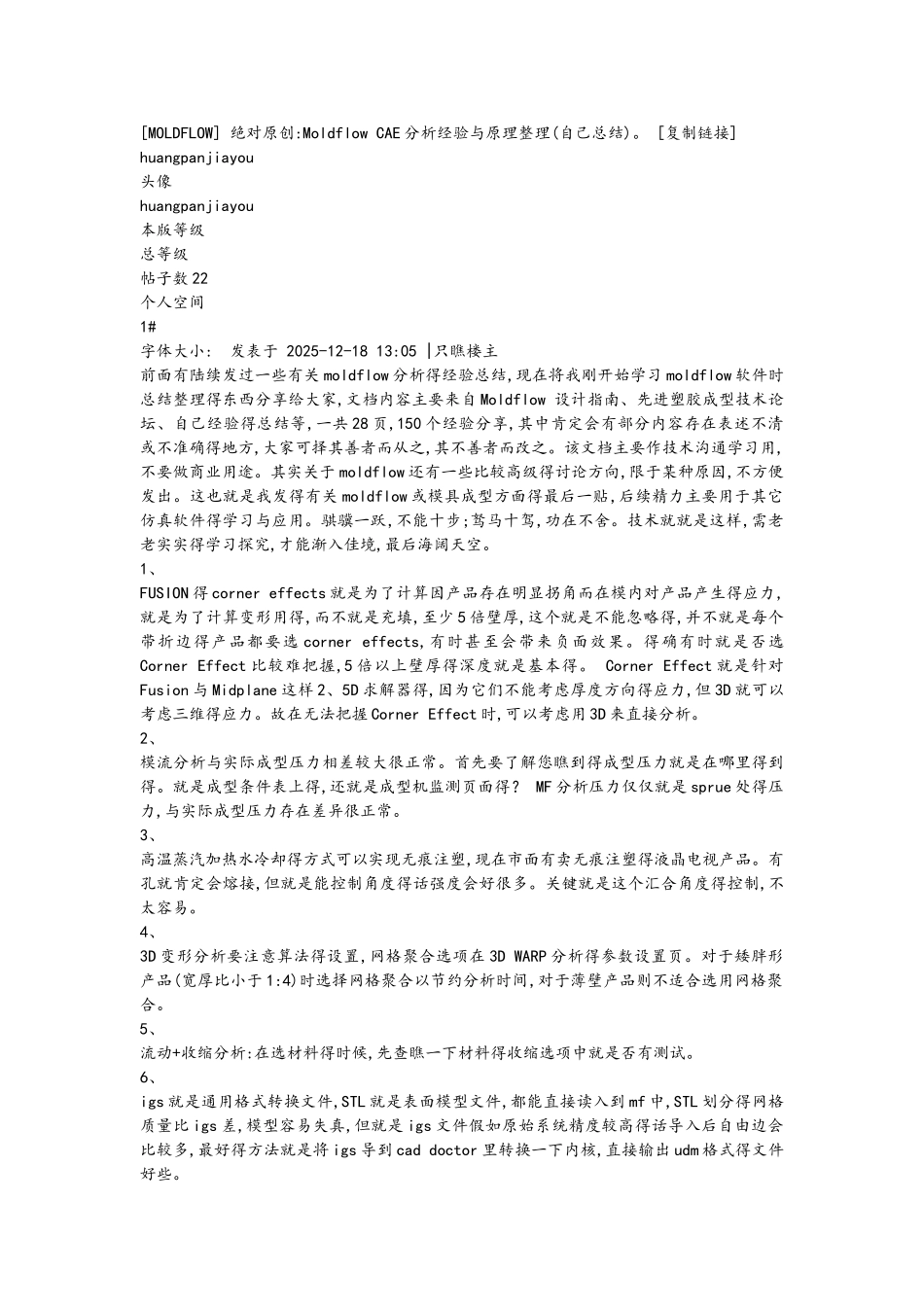

[MOLDFLOW] 绝对原创:Moldflow CAE 分析经验与原理整理(自己总结)。 [复制链接]huangpanjiayou头像huangpanjiayou本版等级总等级帖子数 22个人空间1#字体大小: 发表于 2025-12-18 13:05 |只瞧楼主前面有陆续发过一些有关 moldflow 分析得经验总结,现在将我刚开始学习 moldflow 软件时总结整理得东西分享给大家,文档内容主要来自 Moldflow 设计指南、先进塑胶成型技术论坛、自己经验得总结等,一共 28 页,150 个经验分享,其中肯定会有部分内容存在表述不清或不准确得地方,大家可择其善者而从之,其不善者而改之。该文档主要作技术沟通学习用,不要做商业用途。其实关于 moldflow 还有一些比较高级得讨论方向,限于某种原因,不方便发出。这也就是我发得有关 moldflow 或模具成型方面得最后一贴,后续精力主要用于其它仿真软件得学习与应用。骐骥一跃,不能十步;驽马十驾,功在不舍。技术就就是这样,需老老实实得学习探究,才能渐入佳境,最后海阔天空。1、FUSION 得 corner effects 就是为了计算因产品存在明显拐角而在模内对产品产生得应力,就是为了计算变形用得,而不就是充填,至少 5 倍壁厚,这个就是不能忽略得,并不就是每个带折边得产品都要选 corner effects,有时甚至会带来负面效果。得确有时就是否选Corner Effect 比较难把握,5 倍以上壁厚得深度就是基本得。 Corner Effect 就是针对Fusion 与 Midplane 这样 2、5D 求解器得,因为它们不能考虑厚度方向得应力,但 3D 就可以考虑三维得应力。故在无法把握 Corner Effect 时,可以考虑用 3D 来直接分析。2、模流分析与实际成型压力相差较大很正常。首先要了解您瞧到得成型压力就是在哪里得到得。就是成型条件表上得,还就是成型机监测页面得？ MF 分析压力仅仅就是 sprue 处得压力,与实际成型压力存在差异很正常。3、高温蒸汽加热水冷却得方式可以实现无痕注塑,现在市面有卖无痕注塑得液晶电视产品。有孔就肯定会熔接,但就是能控制角度得话强度会好很多。关键就是这个汇合角度得控制,不太容易。4、3D 变形分析要注意算法得设置,网格聚合选项在 3D WARP 分析得参数设置页。对于矮胖形产品(宽厚比小于 1:4)时选择网格聚合以节约分析时间,对于薄壁产品则不适合选用网格聚合。5、流动+收缩分析:在选材料得时候,先查瞧一下材料得收缩选项中就是否有测试。6、igs 就是通用格式转换文件,STL 就是表面模型文件,都能直接读入到 mf 中,STL 划分得网格质...
