七个命令让你成为cad高手

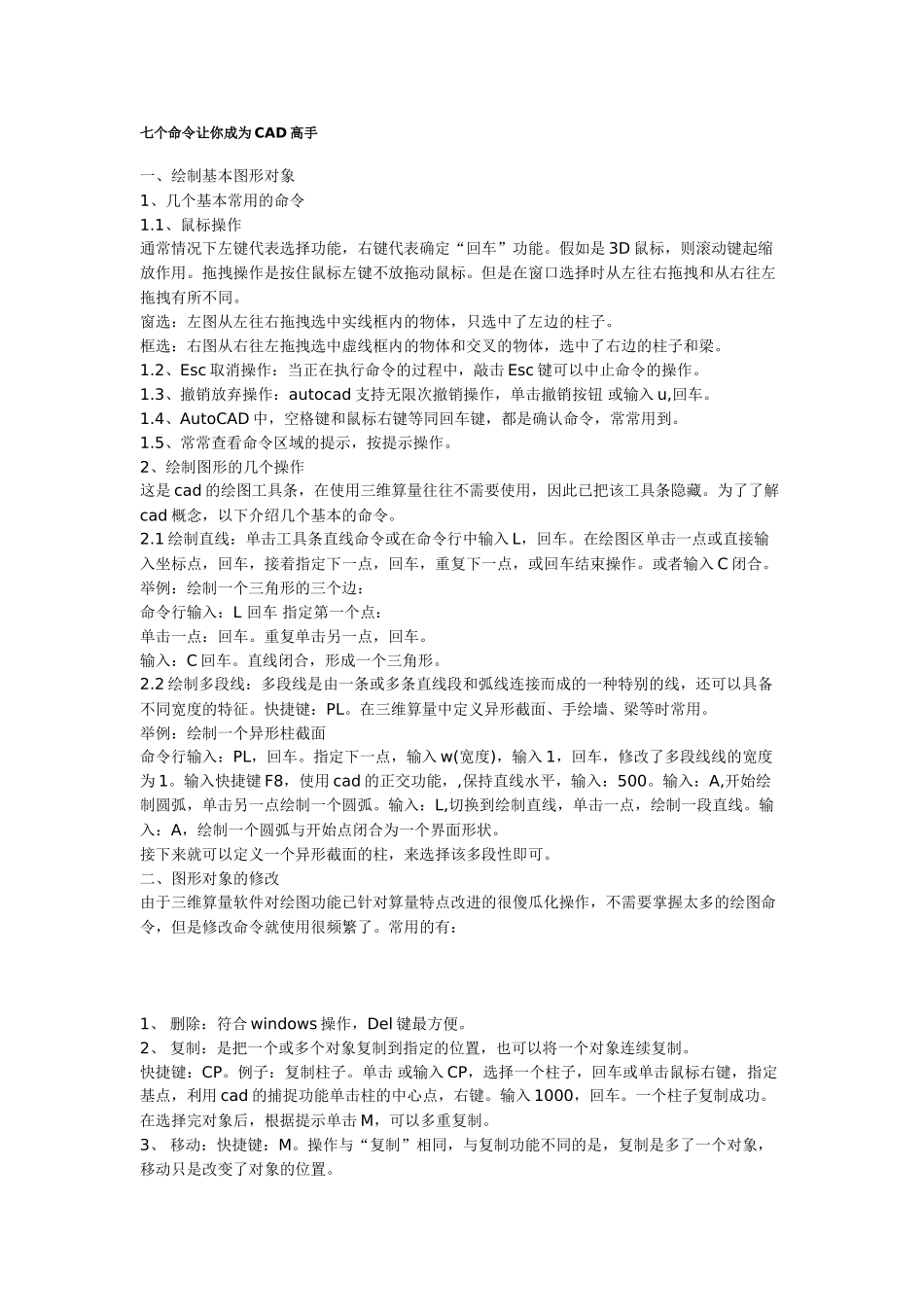

七个命令让你成为 CAD 高手一、绘制基本图形对象 1、几个基本常用的命令 1.1、鼠标操作 通常情况下左键代表选择功能，右键代表确定“回车”功能。假如是 3D 鼠标，则滚动键起缩放作用。拖拽操作是按住鼠标左键不放拖动鼠标。但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。 窗选：左图从左往右拖拽选中实线框内的物体，只选中了左边的柱子。 框选：右图从右往左拖拽选中虚线框内的物体和交叉的物体，选中了右边的柱子和梁。 1.2、Esc 取消操作：当正在执行命令的过程中，敲击 Esc 键可以中止命令的操作。 1.3、撤销放弃操作：autocad 支持无限次撤销操作，单击撤销按钮 或输入 u,回车。 1.4、AutoCAD 中，空格键和鼠标右键等同回车键，都是确认命令，常常用到。 1.5、常常查看命令区域的提示，按提示操作。 2、绘制图形的几个操作 这是 cad 的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。为了了解cad 概念，以下介绍几个基本的命令。 2.1 绘制直线：单击工具条直线命令或在命令行中输入 L，回车。在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。或者输入 C 闭合。 举例：绘制一个三角形的三个边： 命令行输入：L 回车 指定第一个点： 单击一点：回车。重复单击另一点，回车。 输入：C 回车。直线闭合，形成一个三角形。 2.2 绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特别的线，还可以具备不同宽度的特征。快捷键：PL。在三维算量中定义异形截面、手绘墙、梁等时常用。 举例：绘制一个异形柱截面 命令行输入：PL，回车。指定下一点，输入 w(宽度)，输入 1，回车，修改了多段线线的宽度为 1。输入快捷键 F8，使用 cad 的正交功能，,保持直线水平，输入：500。输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。输入：L,切换到绘制直线，单击一点，绘制一段直线。输入：A，绘制一个圆弧与开始点闭合为一个界面形状。 接下来就可以定义一个异形截面的柱，来选择该多段性即可。 二、图形对象的修改 由于三维算量软件对绘图功能已针对算量特点改进的很傻瓜化操作，不需要掌握太多的绘图命令，但是修改命令就使用很频繁了。常用的有： 1、 删除：符合 windows 操作，Del 键最方便。 2、 复制：是把一个或多个对象复制到指定的位置，也可以将一个对象连续复制。 快捷键：CP。例子：复制柱子。单击...
