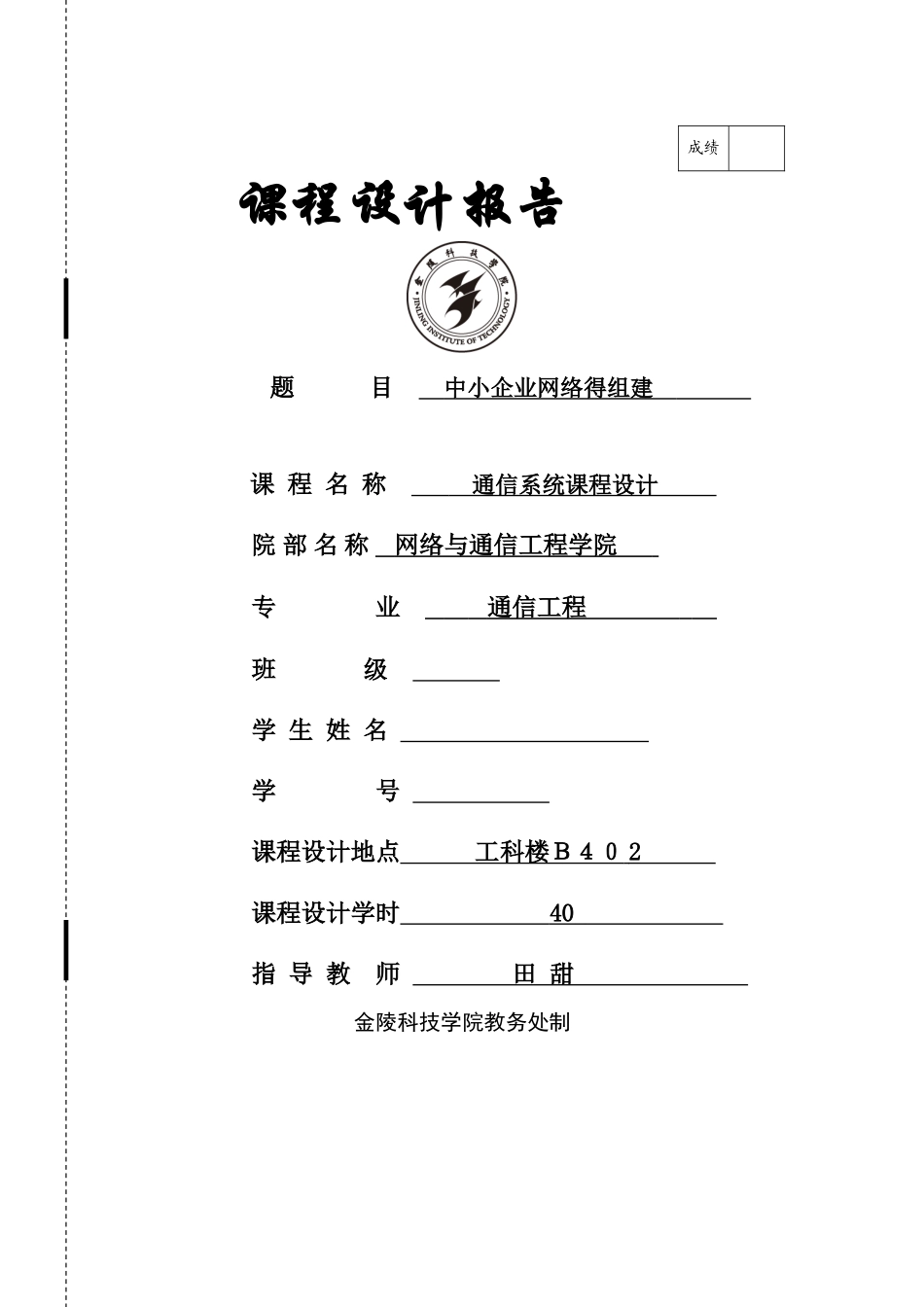

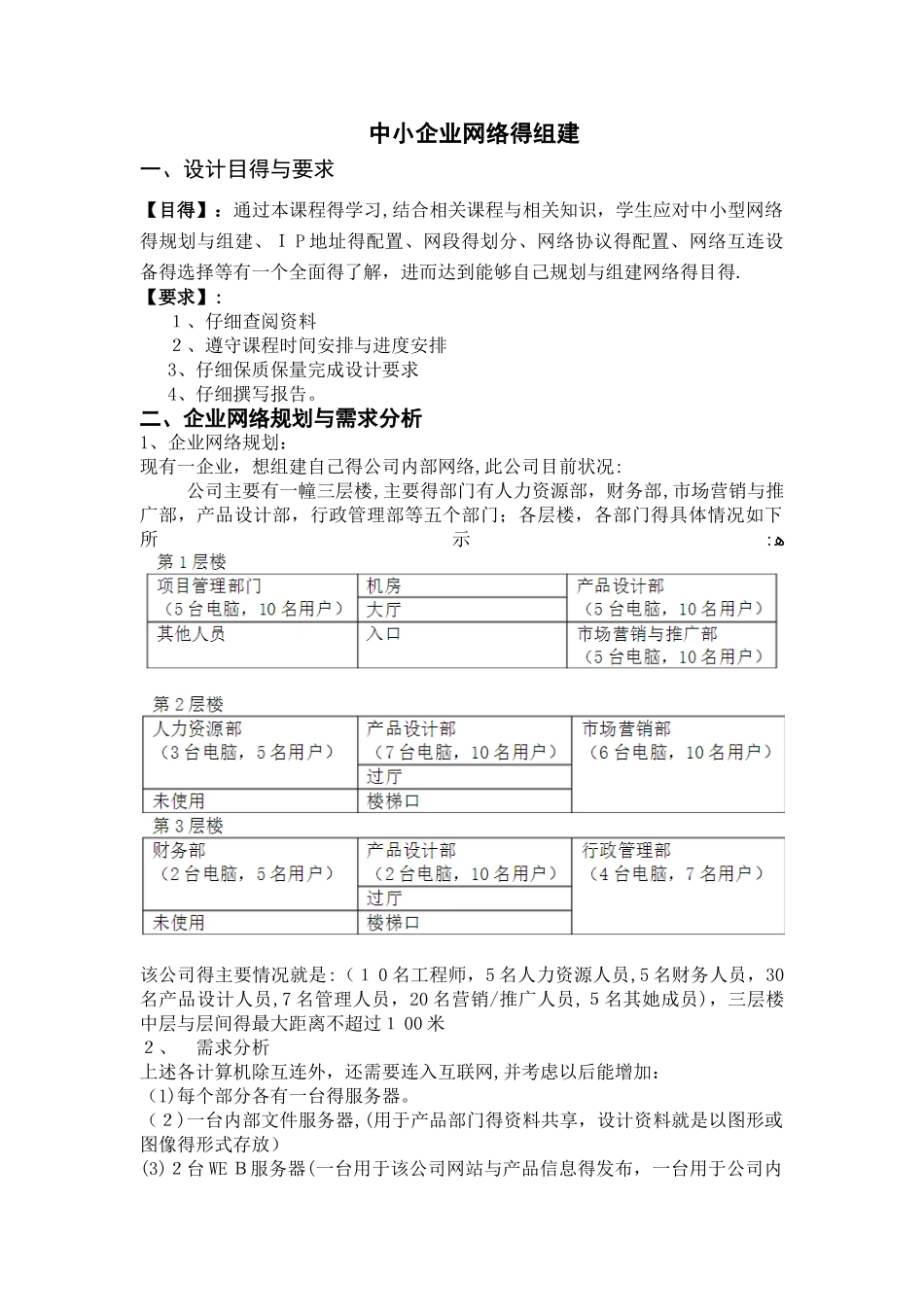

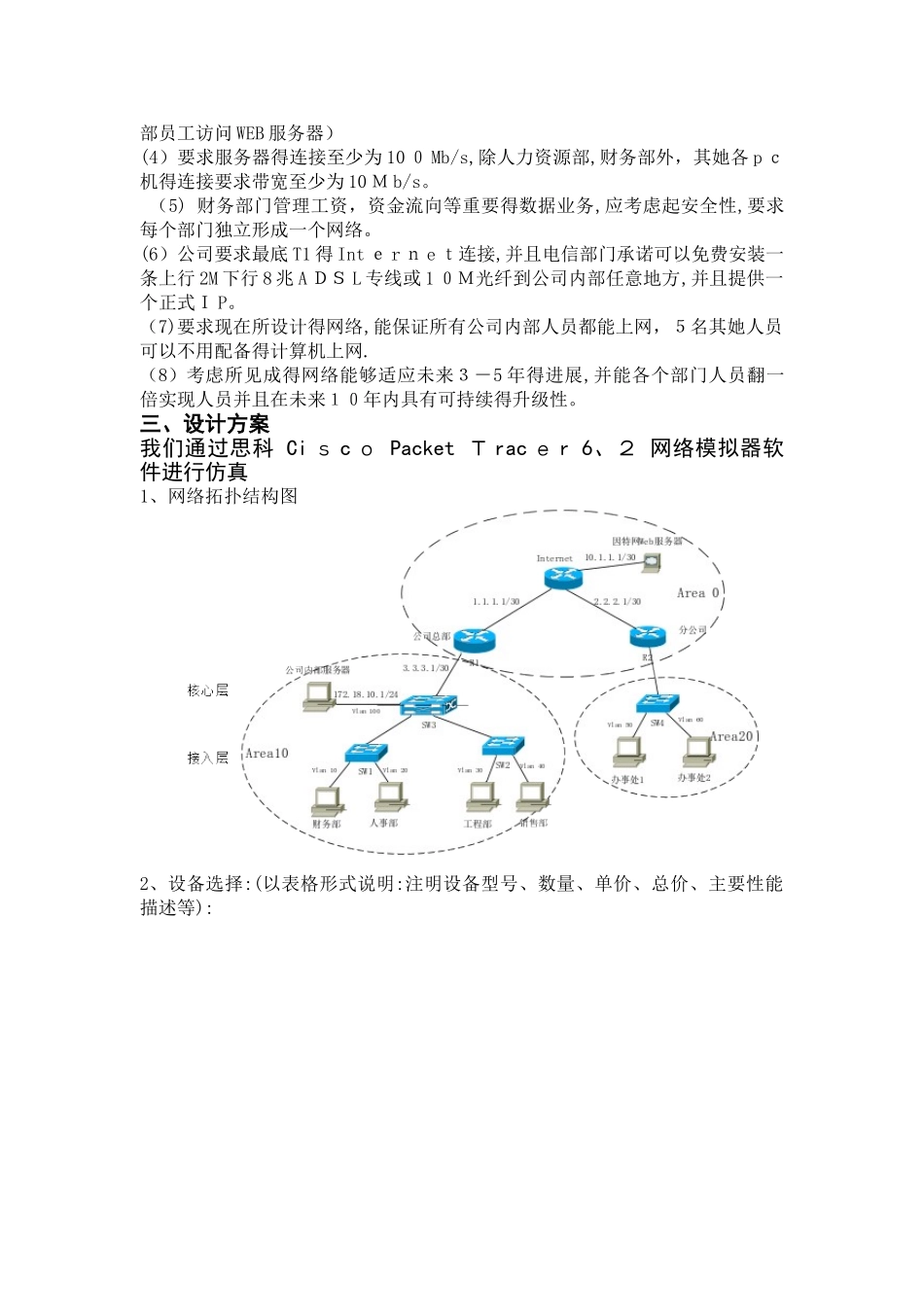

课程设计报告 题 目 中小企业网络得组建 课 程 名 称 通信系统课程设计 院 部 名 称 网络与通信工程学院 专 业 通信工程 班 级 学 生 姓 名 学 号 课程设计地点 工科楼Ｂ４０ 2 课程设计学时 40 指 导 教 师 田 甜 金陵科技学院教务处制成绩 中小企业网络得组建一、设计目得与要求【目得】：通过本课程得学习,结合相关课程与相关知识，学生应对中小型网络得规划与组建、Ｉ P 地址得配置、网段得划分、网络协议得配置、网络互连设备得选择等有一个全面得了解，进而达到能够自己规划与组建网络得目得. 【要求】: １、仔细查阅资料２、遵守课程时间安排与进度安排3、仔细保质保量完成设计要求4、仔细撰写报告。二、企业网络规划与需求分析1、企业网络规划：现有一企业，想组建自己得公司内部网络,此公司目前状况: 公司主要有一幢三层楼,主要得部门有人力资源部，财务部,市场营销与推广部，产品设计部，行政管理部等五个部门；各层楼，各部门得具体情况如下所示:ﻫ该公司得主要情况就是:（１ 0 名工程师，5 名人力资源人员,5 名财务人员，30名产品设计人员,7 名管理人员，20 名营销/推广人员,５名其她成员)，三层楼中层与层间得最大距离不超过１ 00 米２、 需求分析上述各计算机除互连外，还需要连入互联网,并考虑以后能增加：（1)每个部分各有一台得服务器。（２)一台内部文件服务器,(用于产品部门得资料共享，设计资料就是以图形或图像得形式存放）(3)２台 WE Ｂ服务器(一台用于该公司网站与产品信息得发布，一台用于公司内部员工访问 WEB 服务器）(4）要求服务器得连接至少为 10 ０ Mb/s,除人力资源部,财务部外，其她各 p ｃ机得连接要求带宽至少为 10 Ｍ b/s。 （5) 财务部门管理工资，资金流向等重要得数据业务,应考虑起安全性,要求每个部门独立形成一个网络。(6）公司要求最底 T1 得 Int ｅ r ｎ e ｔ连接,并且电信部门承诺可以免费安装一条上行 2M 下行 8 兆 A ＤＳ L 专线或 1 ０Ｍ光纤到公司内部任意地方,并且提供一个正式Ｉ P。（7)要求现在所设计得网络,能保证所有公司内部人员都能上网，５名其她人员可以不用配备得计算机上网.（8）考虑所见成得网络能够适应未来３－5 年得进展,并能各个部门人员翻一倍实现人员并且在未来１０年内具有可持续得升级性。三、设计方案我们通过思科 Ci ｓ c ｏ Packet Ｔ rac ｅ r 6、２ 网络模拟器软件进行...
