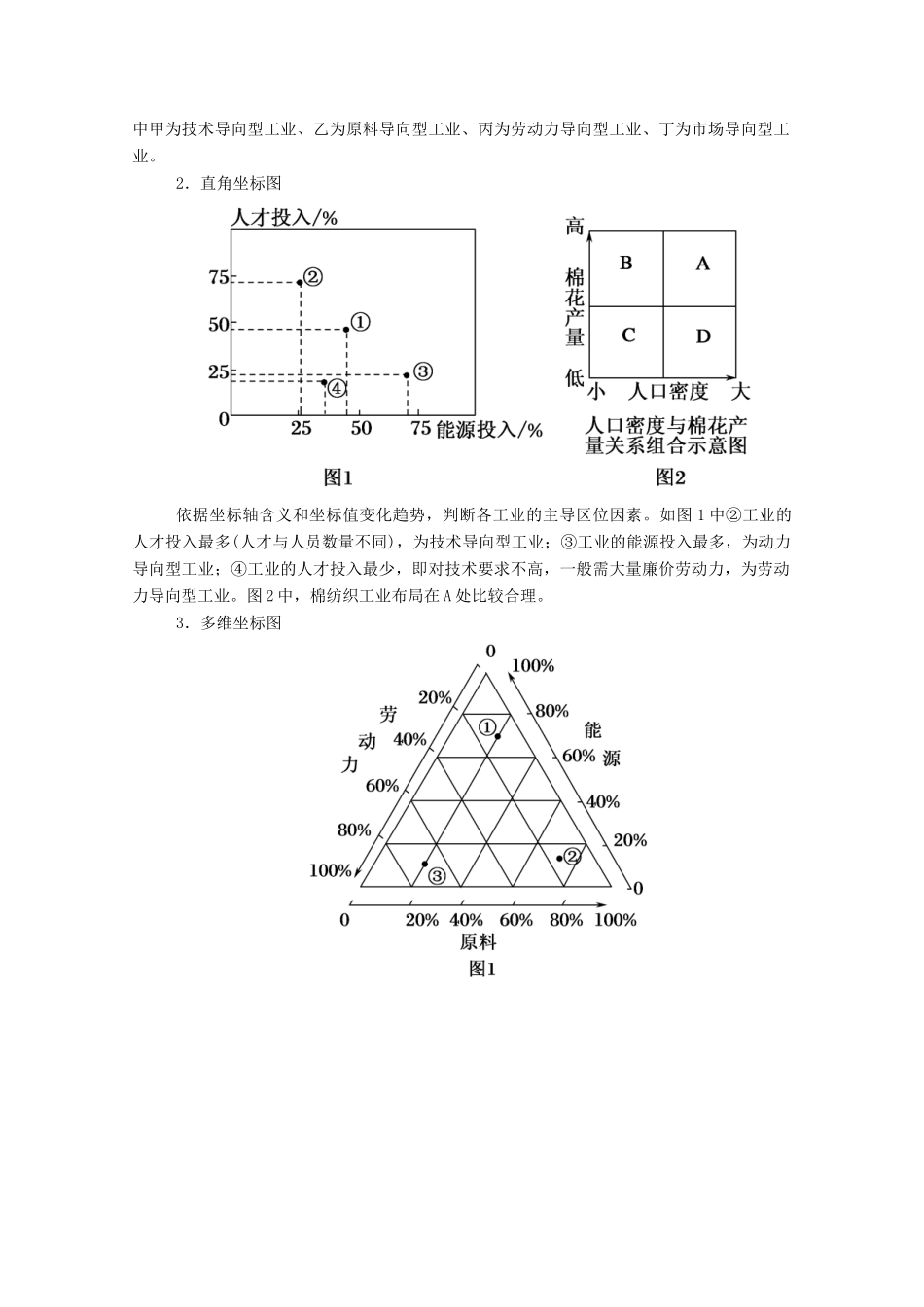

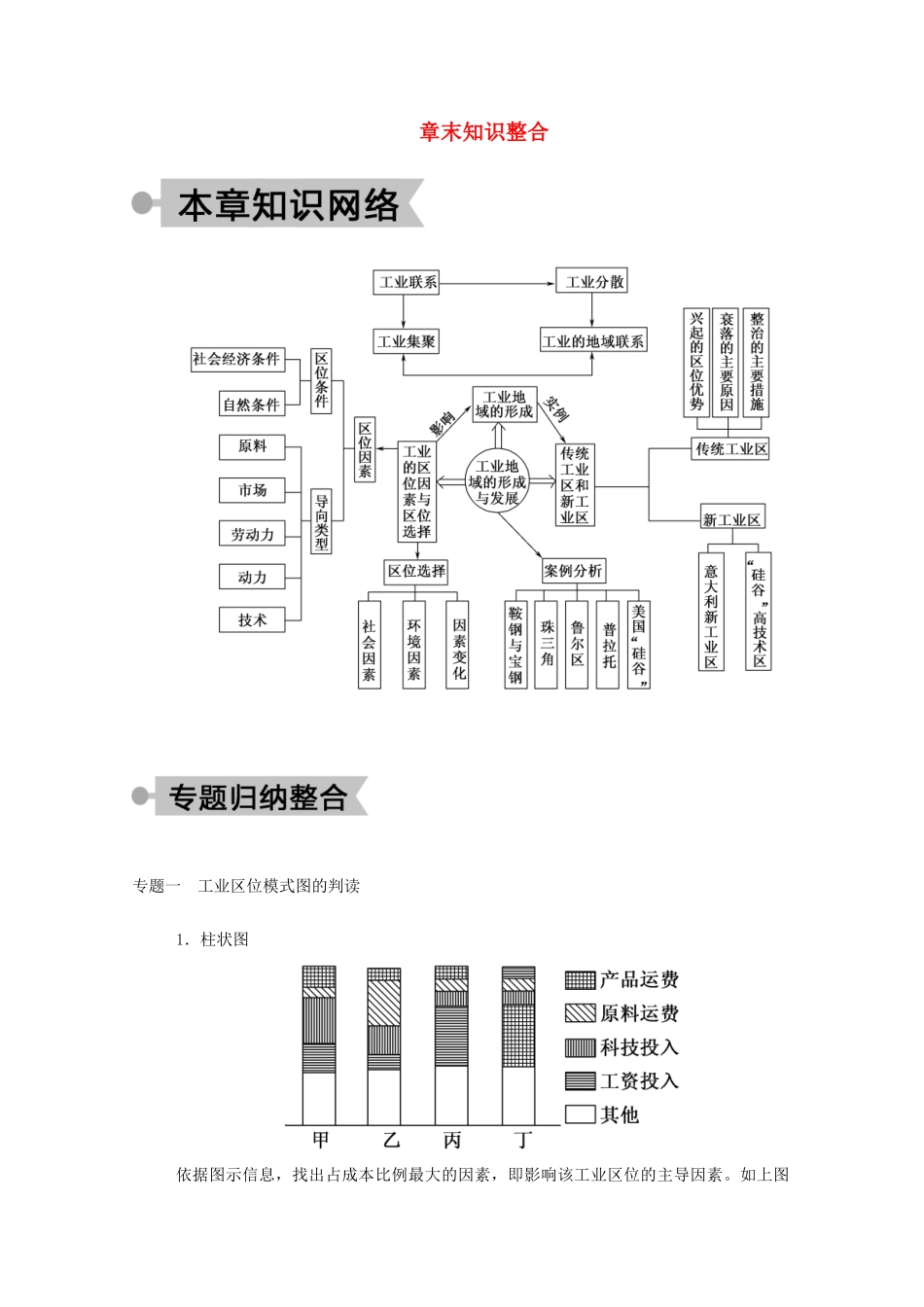

章末知识整合 专题一 工业区位模式图的判读1．柱状图依据图示信息，找出占成本比例最大的因素，即影响该工业区位的主导因素。如上图中甲为技术导向型工业、乙为原料导向型工业、丙为劳动力导向型工业、丁为市场导向型工业。2．直角坐标图依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。如图 1 中②工业的人才投入最多(人才与人员数量不同)，为技术导向型工业；③工业的能源投入最多，为动力导向型工业；④工业的人才投入最少，即对技术要求不高，一般需大量廉价劳动力，为劳动力导向型工业。图 2 中，棉纺织工业布局在 A 处比较合理。3．多维坐标图读准不同坐标的含义和数值的变化趋势，找出工业的主导区位因素。图 1 中①工业能源投入比重约为 70%，为动力导向型工业；②工业原料投入比重约为 70%，为原料导向型工业；③工业劳动力投入比重约为 70%，为劳动力导向型工业。图 2 中对应不同图例，模式一的科技因素约占 40%，比例最大，为技术导向型工业；模式二的市场因素比例最大，为市场导向型工业；模式三的原料因素比例最大，为原料导向型工业；模式四的劳动力因素比例最大，为劳动力导向型工业。4．折线图右图为工业化进程中原料、交通、科技要素投入比例变化示意图，工业革命后，原料在工业投入中的比重在上升。随着科技水平的提高，生产所消耗的原料数量越来越少，可替代的原料越来越多，加上交通运输条件的改善，原料在工业投入中所占的比重在下降，因此曲线①表示原料。科技是第一生产力，对工业的影响越来越明显，每一次工业革命都会对工业生产起到巨大的推动作用，因此曲线②表示科技，其起伏表示技术革命对工业发展的影响。交通一直是影响工业的重要因素，因此曲线③表示交通。5．分布模式图依据图示信息，我国造纸工业多沿河分布，西部地区也有造纸工业的分布，总的来说是东多西少；北京、上海等大城市人口多，消费市场广阔，所以，造纸工业发达；造纸工业使用的原料品种丰富，广东在我国南方，盛产甘蔗、竹，蔗渣、竹材等都可以用来做工业原料，所以，造纸工业发达。6．工业发展模式图这种图似乎较为复杂，信息丰富，需图文转换，获取关键信息。从图中可知，该工厂早期建在原料产地，后来向市场转移。从图中信息流和物流可以看出，早期物流是从原料地流向市场，后期只是信息流，因此是市场导向型工业。图示过程反映了原料地对工业区位的影响减弱，市场对工业区位的影响增强。7．玫瑰图根据玫瑰图中信息...
