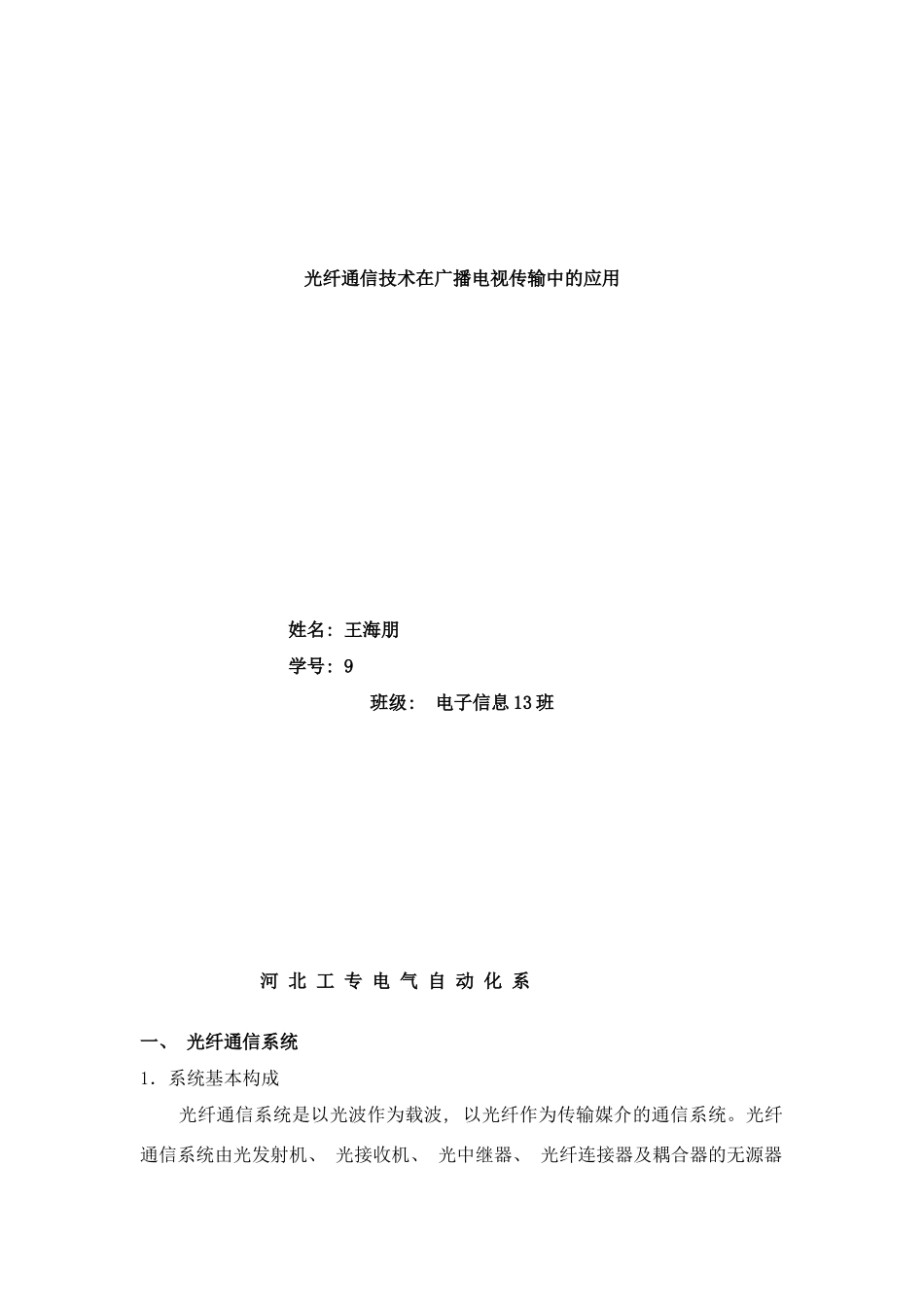

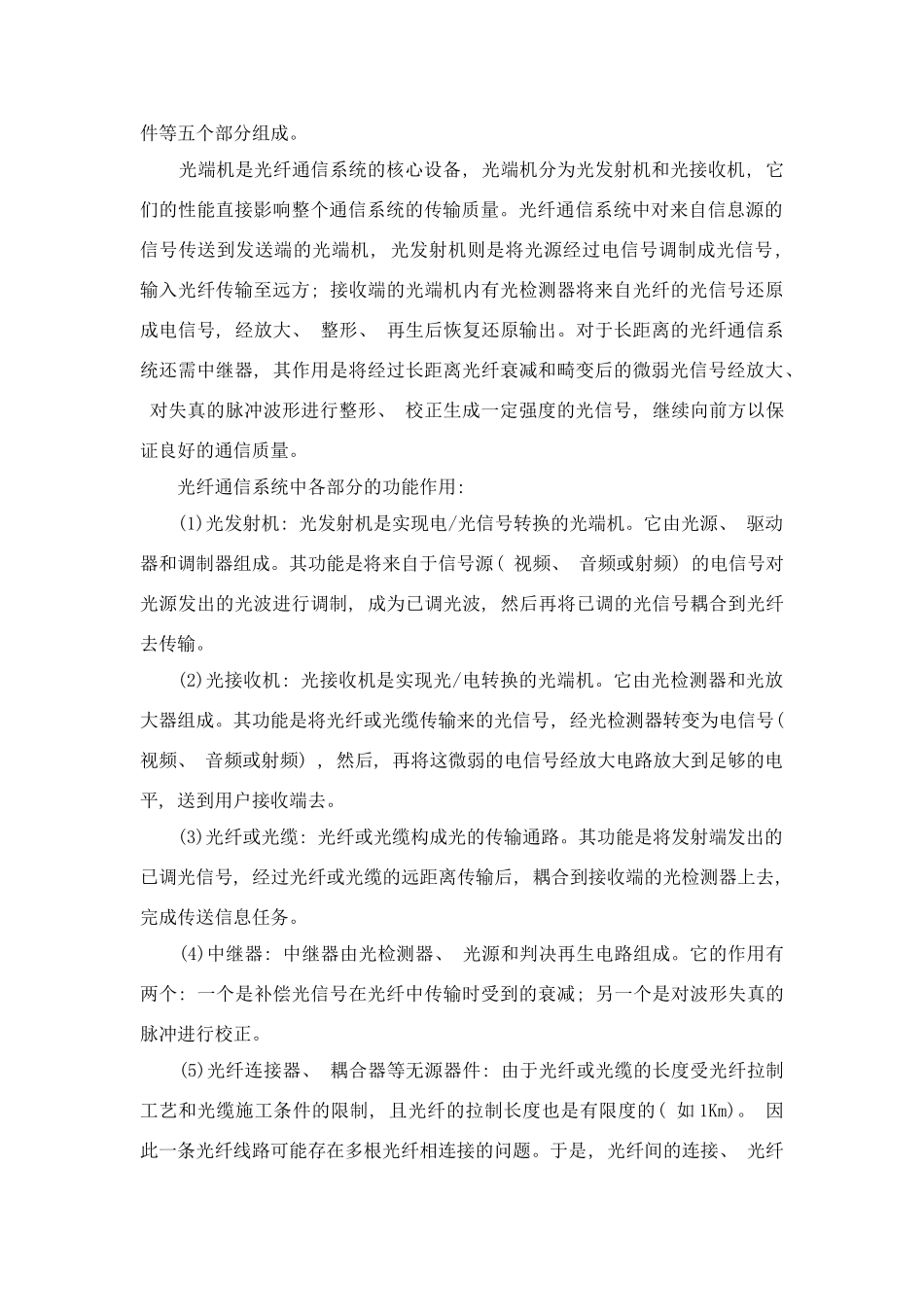

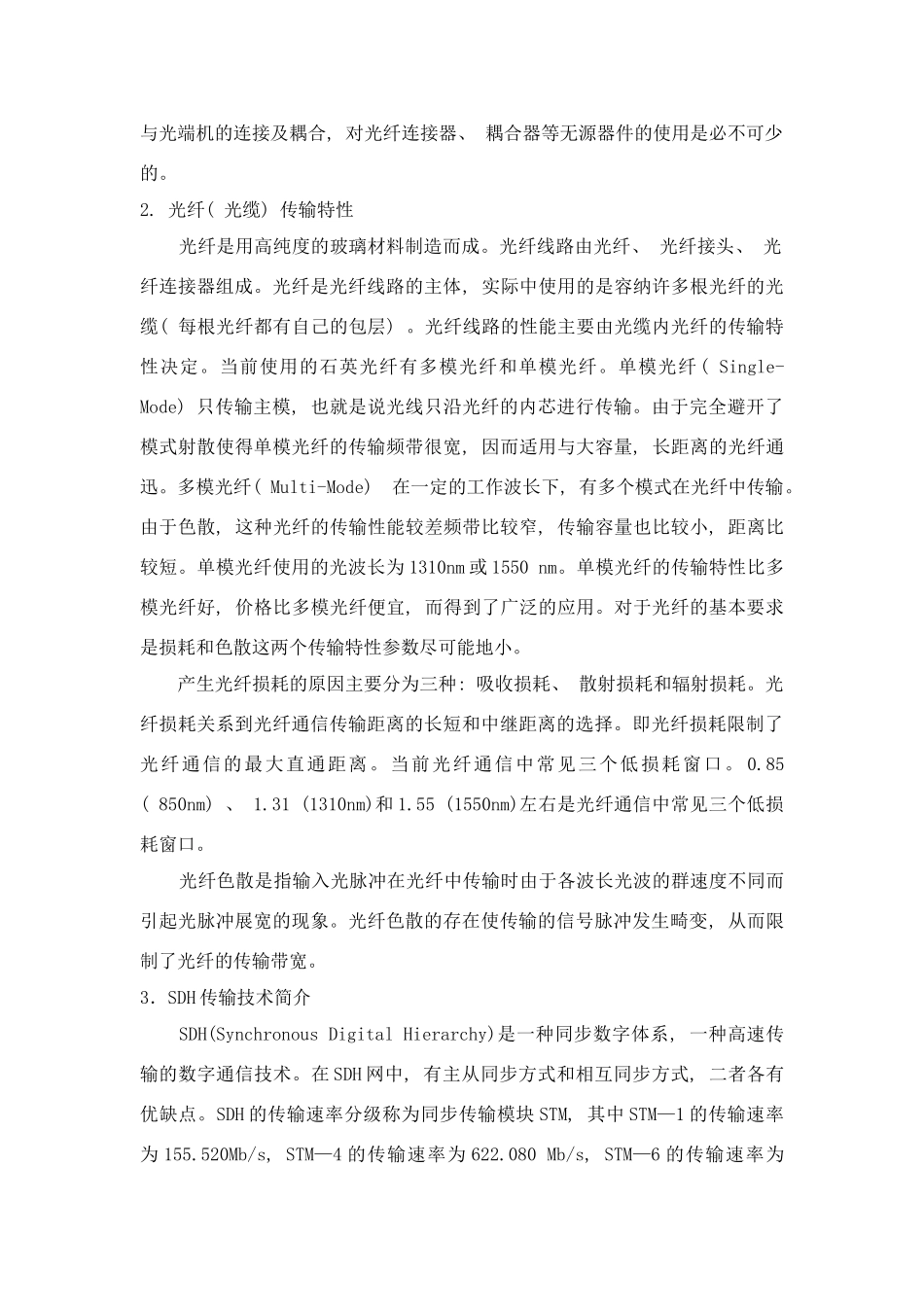

光纤通信技术在广播电视传输中的应用姓名: 王海朋学号: 9班级: 电子信息 13 班河 北 工 专 电 气 自 动 化 系一、 光纤通信系统 1．系统基本构成 光纤通信系统是以光波作为载波, 以光纤作为传输媒介的通信系统。光纤通信系统由光发射机、 光接收机、 光中继器、 光纤连接器及耦合器的无源器件等五个部分组成。 光端机是光纤通信系统的核心设备, 光端机分为光发射机和光接收机, 它们的性能直接影响整个通信系统的传输质量。光纤通信系统中对来自信息源的信号传送到发送端的光端机, 光发射机则是将光源经过电信号调制成光信号, 输入光纤传输至远方; 接收端的光端机内有光检测器将来自光纤的光信号还原成电信号, 经放大、 整形、 再生后恢复还原输出。对于长距离的光纤通信系统还需中继器, 其作用是将经过长距离光纤衰减和畸变后的微弱光信号经放大、 对失真的脉冲波形进行整形、 校正生成一定强度的光信号, 继续向前方以保证良好的通信质量。 光纤通信系统中各部分的功能作用: (1)光发射机: 光发射机是实现电/光信号转换的光端机。它由光源、 驱动器和调制器组成。其功能是将来自于信号源( 视频、 音频或射频) 的电信号对光源发出的光波进行调制, 成为已调光波, 然后再将已调的光信号耦合到光纤去传输。 (2)光接收机: 光接收机是实现光/电转换的光端机。它由光检测器和光放大器组成。其功能是将光纤或光缆传输来的光信号, 经光检测器转变为电信号( 视频、 音频或射频) , 然后, 再将这微弱的电信号经放大电路放大到足够的电平, 送到用户接收端去。 (3)光纤或光缆: 光纤或光缆构成光的传输通路。其功能是将发射端发出的已调光信号, 经过光纤或光缆的远距离传输后, 耦合到接收端的光检测器上去, 完成传送信息任务。 (4)中继器: 中继器由光检测器、 光源和判决再生电路组成。它的作用有两个: 一个是补偿光信号在光纤中传输时受到的衰减; 另一个是对波形失真的脉冲进行校正。 (5)光纤连接器、 耦合器等无源器件: 由于光纤或光缆的长度受光纤拉制工艺和光缆施工条件的限制, 且光纤的拉制长度也是有限度的( 如 1Km)。 因此一条光纤线路可能存在多根光纤相连接的问题。于是, 光纤间的连接、 光纤与光端机的连接及耦合, 对光纤连接器、 耦合器等无源器件的使用是必不可少的。2. 光纤( 光缆) 传输特性 光纤是用高纯度的玻璃材料制造而成。光纤线路由光纤、 光纤接头、 光纤连...
