光缆制造工艺方法及质量保证措施

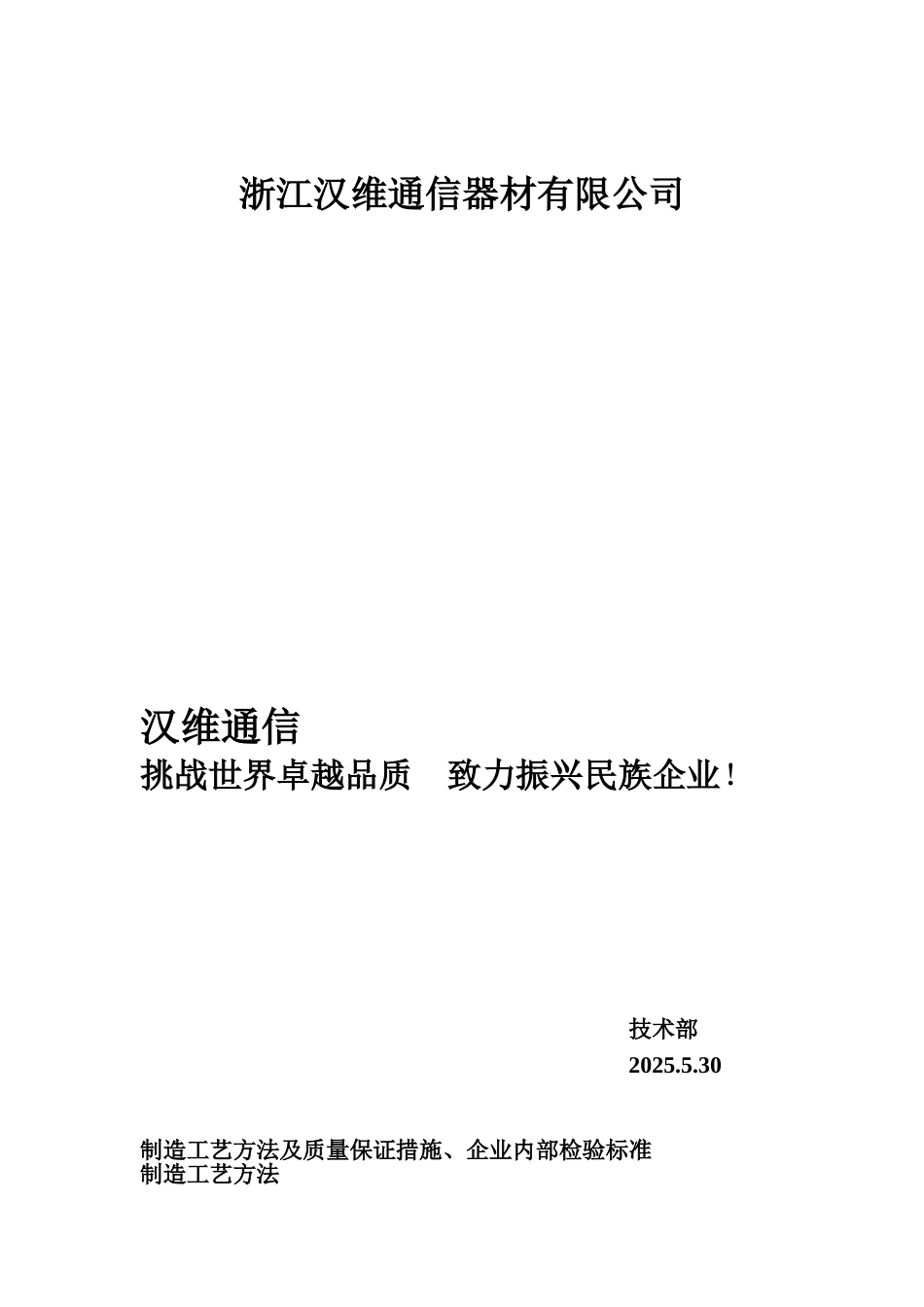

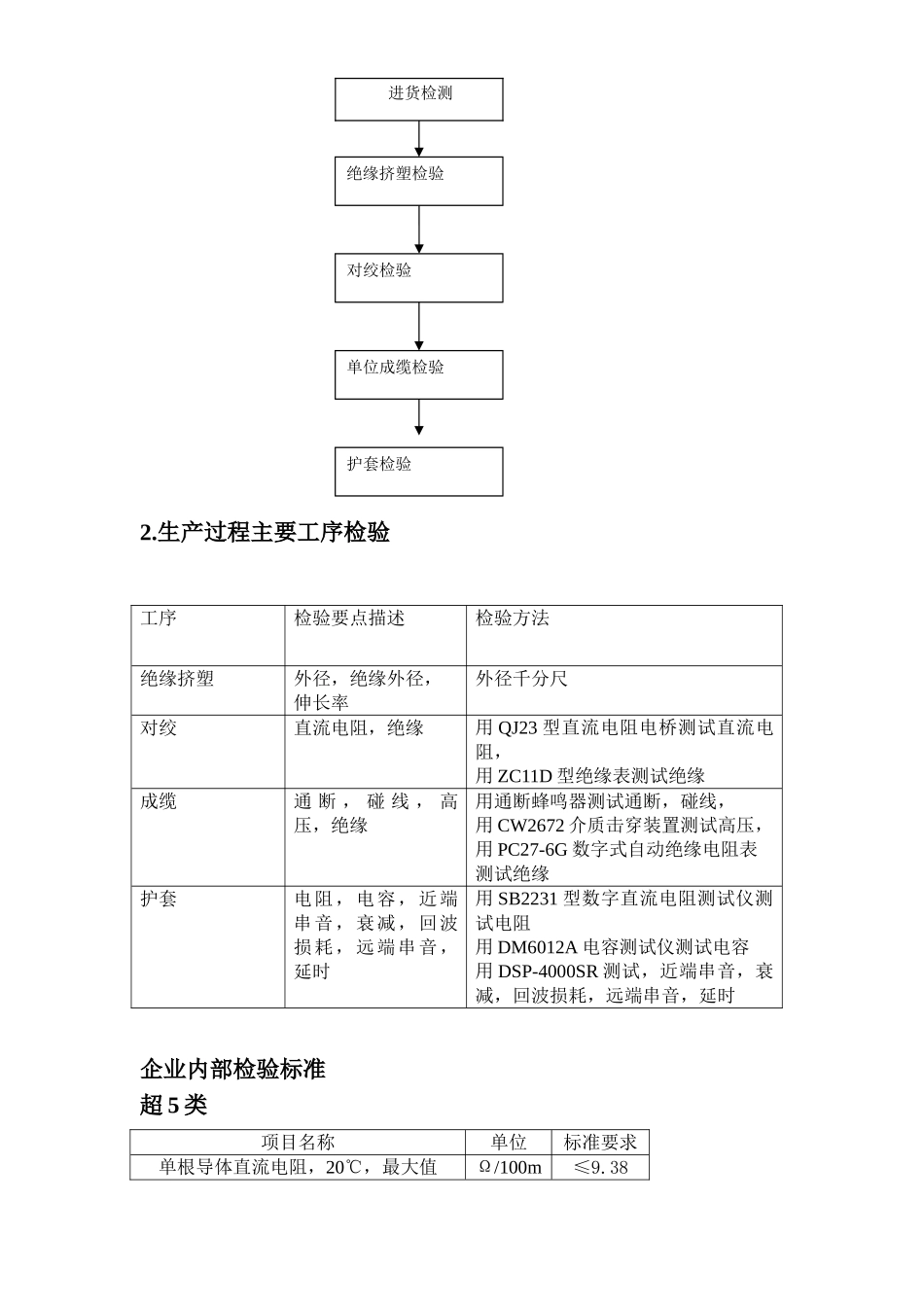

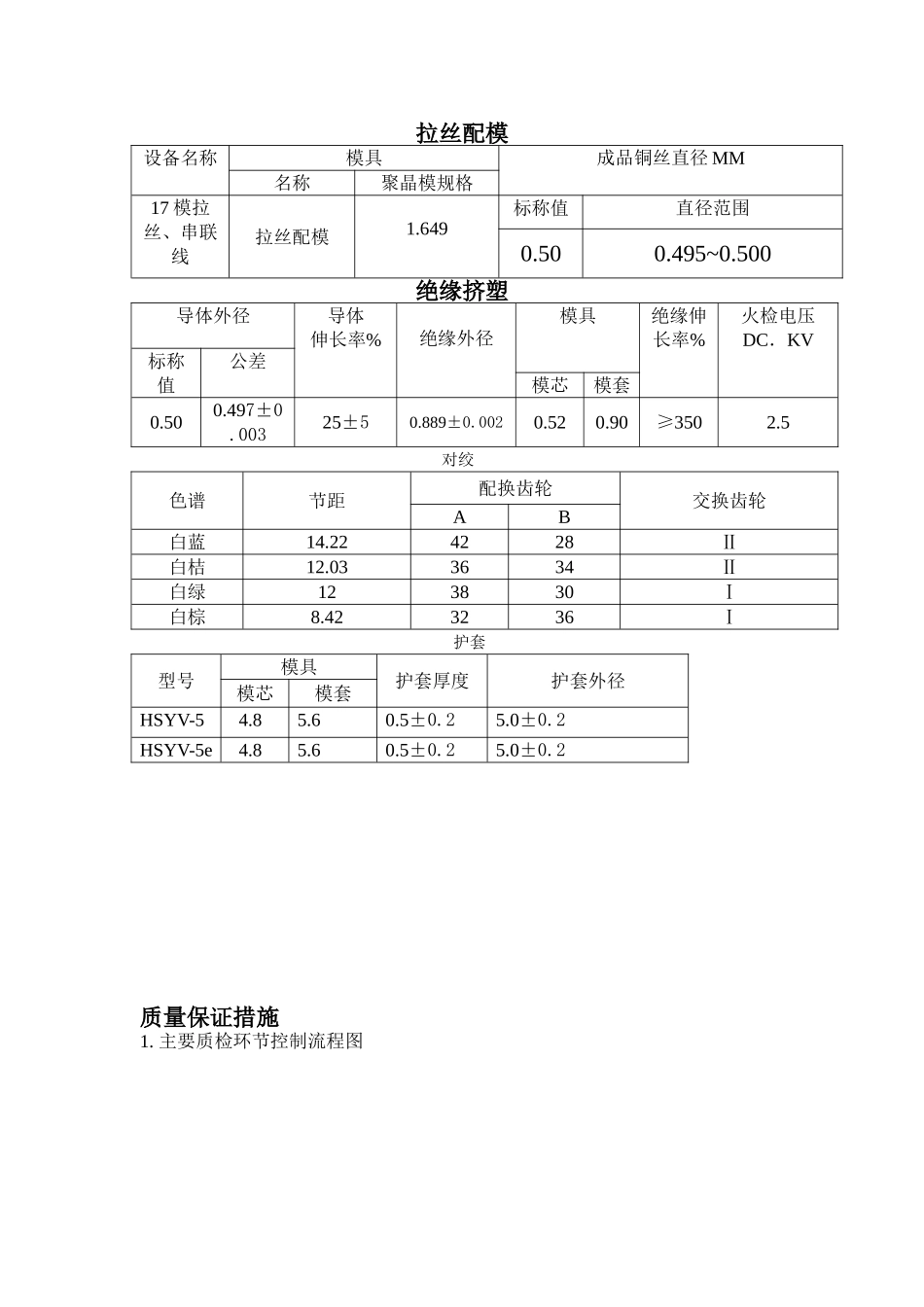

浙江汉维通信器材有限公司汉维通信挑战世界卓越品质 致力振兴民族企业！ 技术部2025.5.30制造工艺方法及质量保证措施、企业内部检验标准制造工艺方法拉丝配模设备名称模具成品铜丝直径 MM名称聚晶模规格17 模拉丝、串联线拉丝配模1.649标称值直径范围0.500.495~0.500绝缘挤塑导体外径导体伸长率%绝缘外径模具绝缘伸长率%火检电压DC．KV标称值公差模芯模套0.500.497±0.00325±50.889±0.0020.520.90≥3502.5对绞色谱节距配换齿轮交换齿轮AB白蓝14.224228Ⅱ白桔12.033634Ⅱ白绿123830Ⅰ白棕8.423236Ⅰ护套型号模具护套厚度护套外径模芯模套HSYV-54.85.60.5±0.25.0±0.2HSYV-5e4.85.60.5±0.25.0±0.2质量保证措施1. 主要质检环节控制流程图2.生产过程主要工序检验工序检验要点描述检验方法绝缘挤塑外径，绝缘外径，伸长率外径千分尺对绞直流电阻，绝缘用 QJ23 型直流电阻电桥测试直流电阻，用 ZC11D 型绝缘表测试绝缘成缆通 断 ， 碰 线 ， 高压，绝缘用通断蜂鸣器测试通断，碰线，用 CW2672 介质击穿装置测试高压，用 PC27-6G 数字式自动绝缘电阻表测试绝缘护套电阻，电容，近端串音，衰减，回波损耗，远端串音，延时用 SB2231 型数字直流电阻测试仪测试电阻用 DM6012A 电容测试仪测试电容用 DSP-4000SR 测试，近端串音，衰减，回波损耗，远端串音，延时企业内部检验标准超 5 类项目名称单位标准要求单根导体直流电阻，20℃，最大值Ω/100m≤9.38绝缘挤塑检验对绞检验护套检验单位成缆检验进货检测线对直流电阻不平衡，20℃，最大值%≤2.5工作电容（1KHZ）最大值nF/100m≤5.6特性阻抗（1--100MHZ）Ω100±15介电强度，DC，1min 导体间KV1绝缘电阻，最小值MΩ.km≥5.0*103绝缘线芯断线、混线 不断线，不混线衰减1.0MHZdB/100m≤2.04.0MHZdB/100m≤4.110.0MHZdB/100m≤6.516.0MHZdB/100m≤8.220.0MHZdB/100m≤9.231.25MHZdB/100m≤11.762.5MHZdB/100m≤17100MHZdB/100m≤22 1.0MHZdB/100m≥654.0MHZdB/100m≥5610.0MHZdB/100m≥50近端串16.0MHZdB/100m≥47音衰减20.0MHZdB/100m≥46 31.25MHZdB/100m≥4362.5MHZdB/100m≥38100MHZdB/100m≥35 1.0MHZdB/100m≥644.0MHZdB/100m≥5210.0MHZdB/100m≥44远端串16.0MHZdB/100m≥40音衰减20.0MHZdB/100m≥38 31.25MHZdB/100m≥3462.5MHZdB/100m≥28100MHZdB/100m≥245 类项目名称单位标准要求单根导体直流电阻，20℃，最大值Ω/100m≤9.5线对直流电阻不平衡，20℃，最大...
