北京市大兴区第十一小学临水临电方案VIP专享

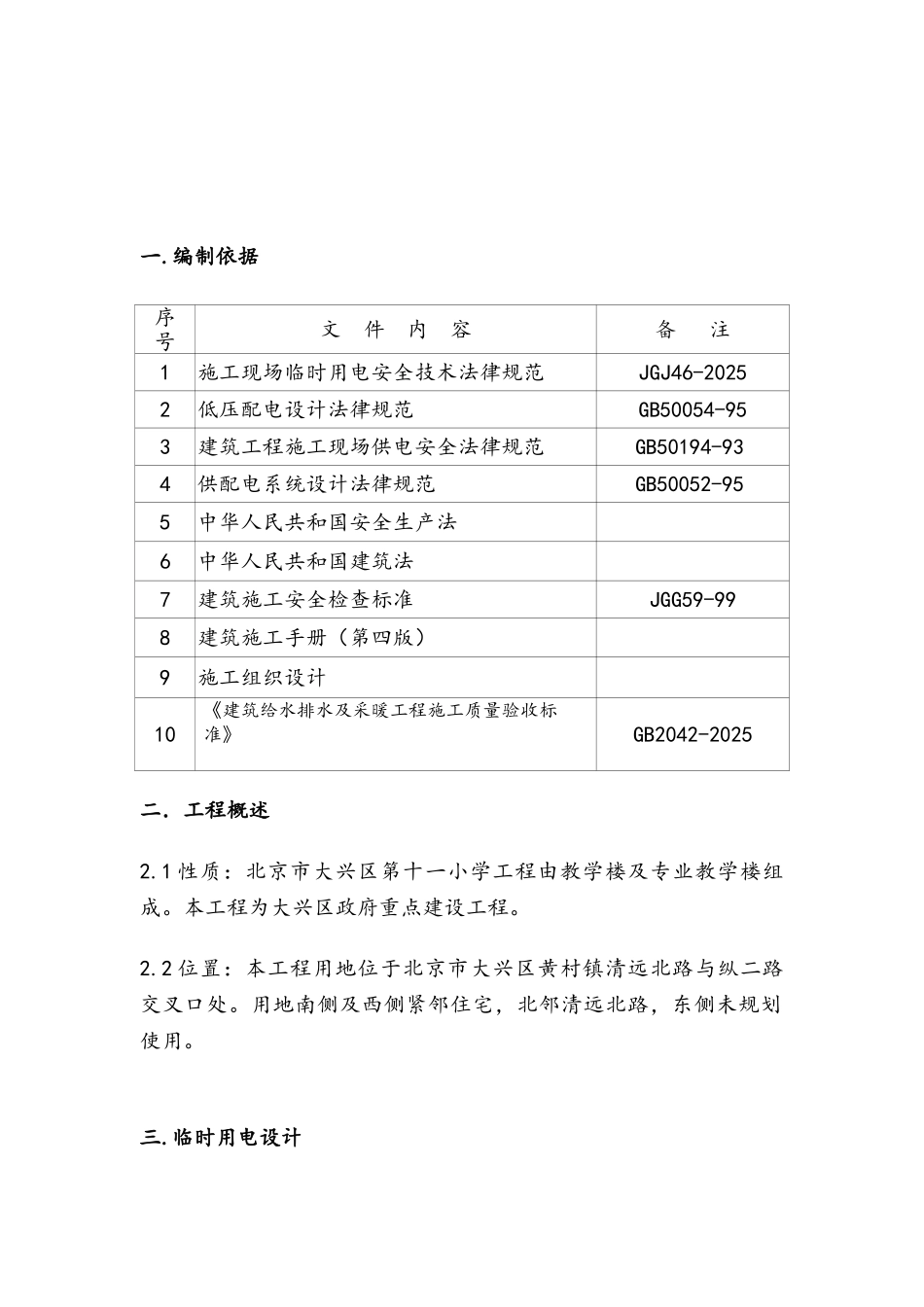

一.编制依据序号文 件 内 容备 注1施工现场临时用电安全技术法律规范JGJ46-20252低压配电设计法律规范GB50054-953建筑工程施工现场供电安全法律规范GB50194-934供配电系统设计法律规范GB50052-955中华人民共和国安全生产法6中华人民共和国建筑法7建筑施工安全检查标准JGG59-998建筑施工手册（第四版）9施工组织设计10《建筑给水排水及采暖工程施工质量验收标准》GB2042-2025二．工程概述2.1 性质：北京市大兴区第十一小学工程由教学楼及专业教学楼组成。本工程为大兴区政府重点建设工程。2.2 位置：本工程用地位于北京市大兴区黄村镇清远北路与纵二路交叉口处。用地南侧及西侧紧邻住宅，北邻清远北路，东侧未规划使用。 三.临时用电设计3.1.初步设计 3.1.1 本工程施工项目较多，加上办公区、生活区、加工区，用电相对分散。基于上述情况，为了满足现场用电，同时考虑经济性和合理性，设置配电室一个，内置 1 台一级配电柜，现场实行三级配电（一级柜、二级箱、三级箱<开关箱、插座箱>），两级空开，三级漏电保护。3.1.2 本工程临时用电配电线路采纳 TN-S 系统供电，总配电箱柜（内设电能计量及电流、电压监测仪表）设在离电源近的地方，由总配电箱分多路主干配送至用电区域，然后在每个用电区域内再分级构成配电网络。3.1.3 根据施工现场用电设备布置情况，采纳电缆埋地敷设，布置位置及线路走向参见现场平面图（见附件）。3.1.4 根据《 JGJ46-2025》规定制定施工组织设计，接地电阻R≤4Ω。3.2．主要机械设备用量表序号机 械 名 称数 量功率／台 KW总功率 KW备 注1木工电锯13.53.52木工压刨15.55.53砂轮切割锯32.26.64砼插入式振捣器31.13.35钢筋切断机25.5116钢筋弯曲机2367钢筋调直机1448蛙式打夯机2369焊 机522110 KVA10镝灯83.52811套丝机40.75312塔吊260+701303.3. 用电负荷计算 （1）根据主要机械设备用量表，计算如下： P 动力=1.1( K1×∑P1/ cosφ ＋ K2×∑P2 ) P 动力—供电设备总需要量(kVA) P1 —电动机额定功率(kW) P2 —电焊机额定容量(kVA)∑P1=3.5×1(木工电锯)＋5.5×1(木工压刨)＋2.2×3(砂轮切割锯)＋1.1×3(砼插入式振捣器)＋5.5×2(钢筋切断机)＋3×2(钢筋弯曲机)+ 4×1（调直机）＋2×3(蛙式打夯机)＋5.5×1(砂浆搅拌机) + 3.5×8(镝灯) +0.75×2（套丝机）+130 =210.9（kw）∑P2=22×5(电焊机) =110(kVA)查表取 K1=0.5 K2=0.6 cosφ=0.75P 动力=0.5×210.9/0.75＋0.6...
