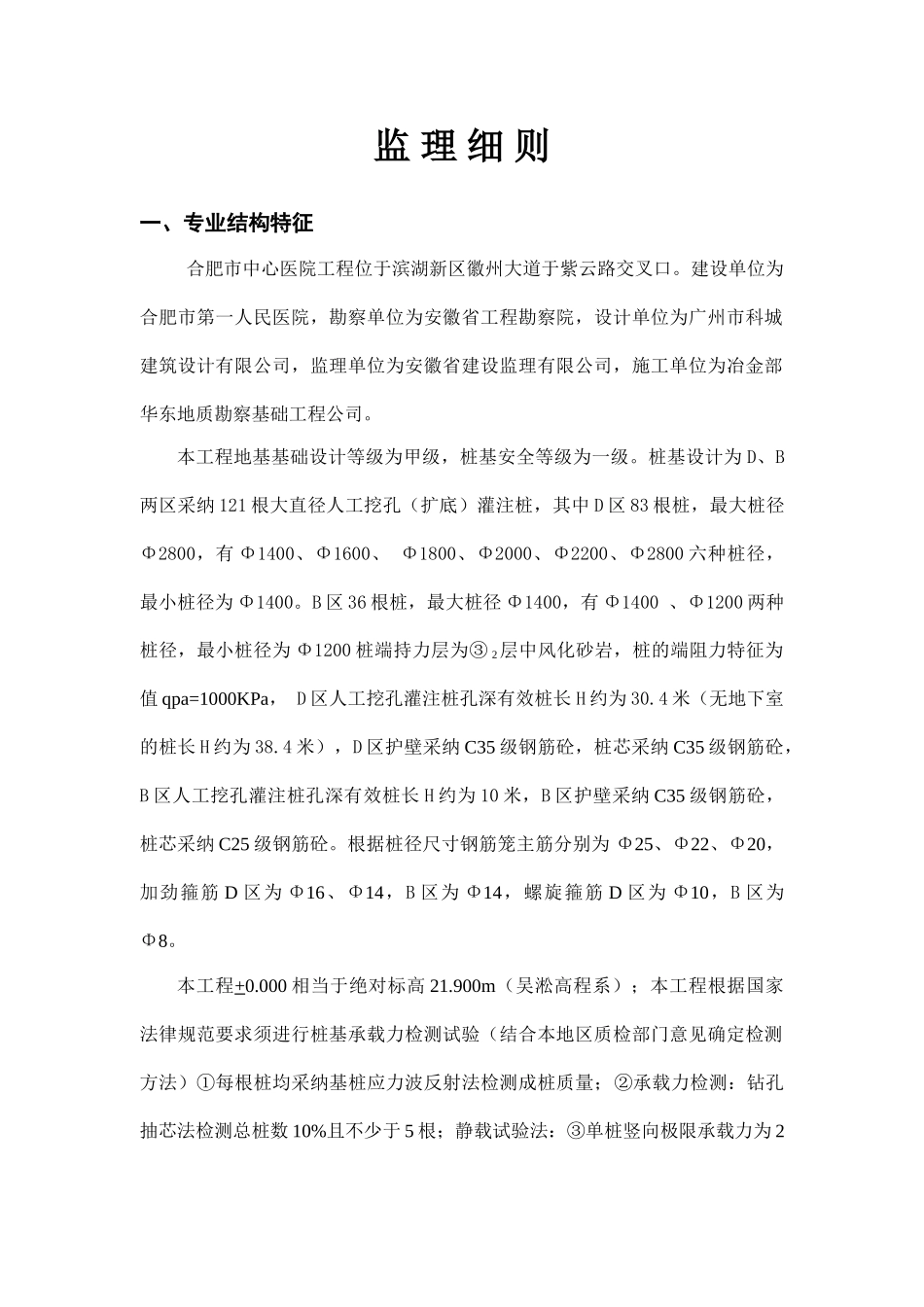

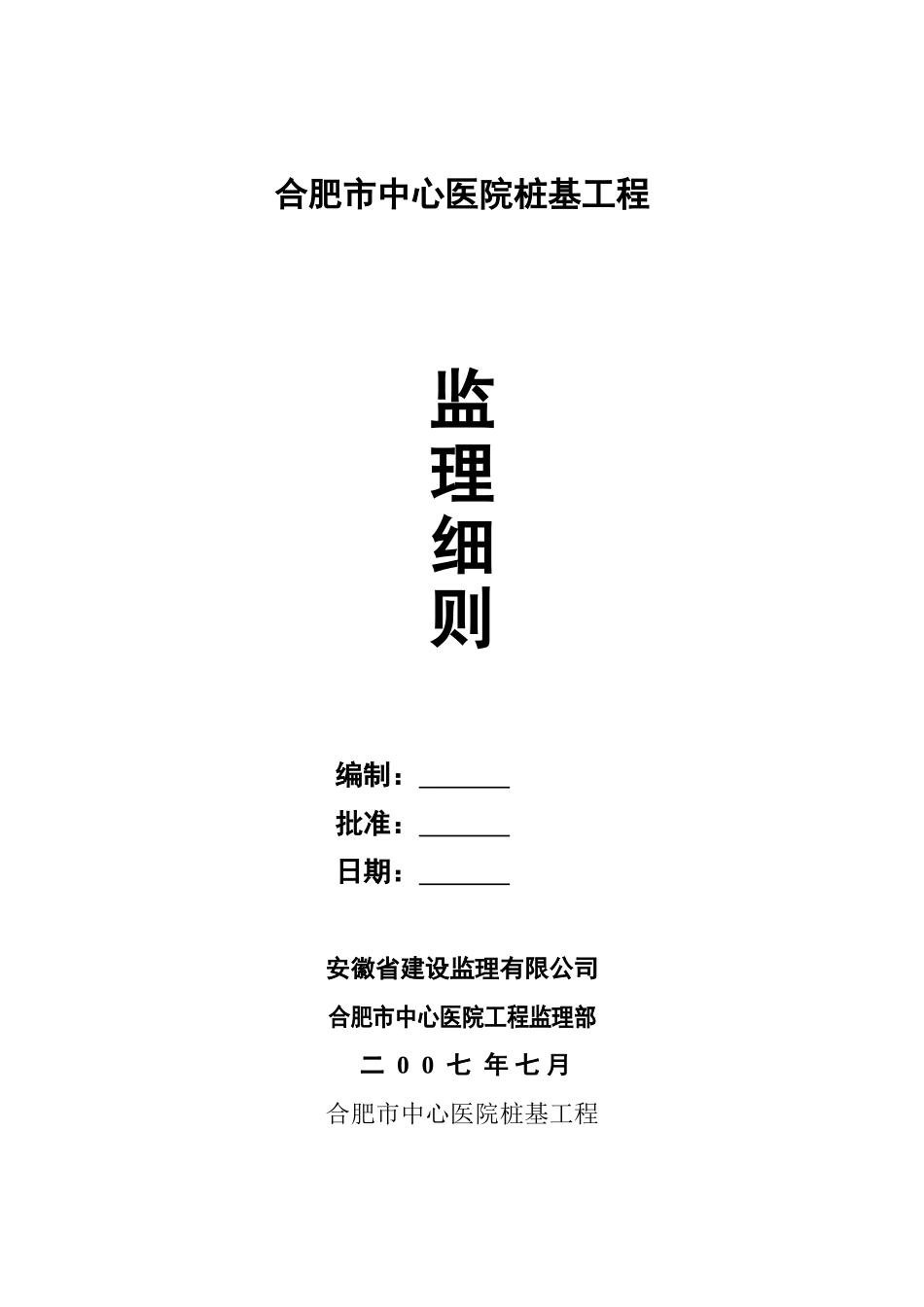

合肥市中心医院桩基工程监理细则编制： 批准： 日期： 安徽省建设监理有限公司合肥市中心医院工程监理部 二 0 0 七 年 七 月合肥市中心医院桩基工程监 理 细 则一、专业结构特征合肥市中心医院工程位于滨湖新区徽州大道于紫云路交叉口。建设单位为合肥市第一人民医院，勘察单位为安徽省工程勘察院，设计单位为广州市科城建筑设计有限公司，监理单位为安徽省建设监理有限公司，施工单位为冶金部华东地质勘察基础工程公司。本工程地基基础设计等级为甲级，桩基安全等级为一级。桩基设计为 D、B两区采纳 121 根大直径人工挖孔（扩底）灌注桩，其中 D 区 83 根桩，最大桩径Φ2800，有 Φ1400、Φ1600、 Φ1800、Φ2000、Φ2200、Φ2800 六种桩径，最小桩径为 Φ1400。B 区 36 根桩，最大桩径 Φ1400，有 Φ1400 、Φ1200 两种桩径，最小桩径为 Φ1200 桩端持力层为③ 2层中风化砂岩，桩的端阻力特征为值 qpa=1000KPa， D 区人工挖孔灌注桩孔深有效桩长 H 约为 30.4 米（无地下室的桩长 H 约为 38.4 米），D 区护壁采纳 C35 级钢筋砼，桩芯采纳 C35 级钢筋砼，B 区人工挖孔灌注桩孔深有效桩长 H 约为 10 米，B 区护壁采纳 C35 级钢筋砼，桩芯采纳 C25 级钢筋砼。根据桩径尺寸钢筋笼主筋分别为 Φ25、Φ22、Φ20，加劲箍筋 D 区为 Φ16、Φ14，B 区为 Φ14，螺旋箍筋 D 区为 Φ10，B 区为Φ8。本工程+0.000 相当于绝对标高 21.900m（吴淞高程系）；本工程根据国家法律规范要求须进行桩基承载力检测试验（结合本地区质检部门意见确定检测方法）①每根桩均采纳基桩应力波反射法检测成桩质量；②承载力检测：钻孔抽芯法检测总桩数 10%且不少于 5 根；静载试验法：③单桩竖向极限承载力为 2旁站记录监理工程师倍单桩竖向极限承载力特征值，试桩数量不少于总桩数的 1%且不少于 3 根。 二、监理工作流程合格不合格根据规划点及图纸验收监理工程师材料报验承包人、监理工程师砼搅拌、运输、浇筑承包人、胎孔隐蔽工程、模板验收扩大头、成孔验收承包人、监理工程师商品砼、运输、浇筑承包人砼质量报验、检查承包人、监理工程师签署工程报验单监理工程师按质量问题处理程序整改承包人随机抽查坍落度、计量、试块制作承包人、监理工程师承包人定位放线承包人砼质量报验、检查承包人、监理工程师按质量问题处理程序整改承包人不合格合格钢筋笼制作、安放验收承包人、监理工程师随...
