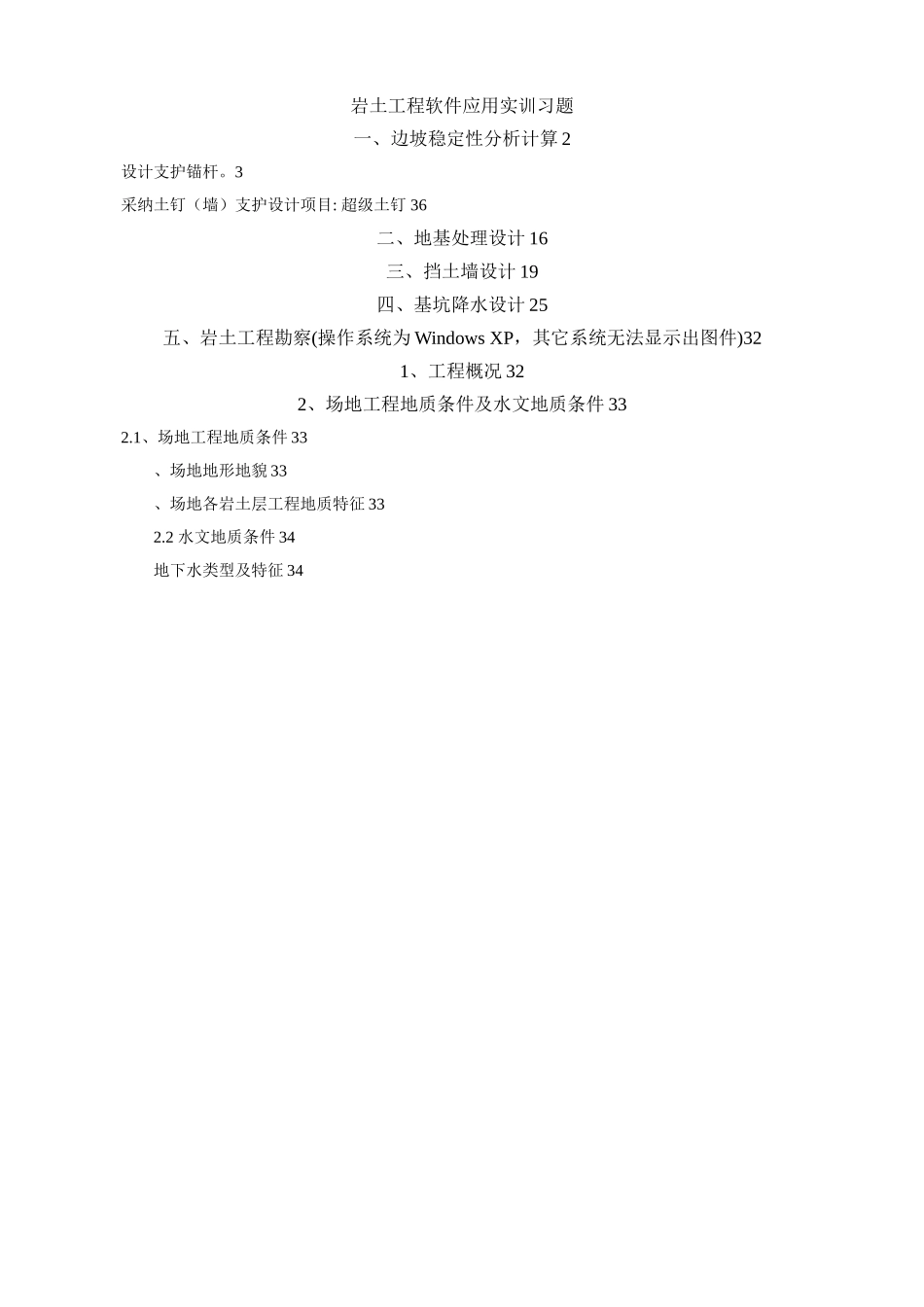

岩土工程软件应用实训习题【优秀版】(可以直接使用，可编辑 优秀版资料，欢迎下载）岩土工程软件应用实训习题一、边坡稳定性分析计算 2设计支护锚杆。3采纳土钉（墙）支护设计项目: 超级土钉 36二、地基处理设计 16三、挡土墙设计 19四、基坑降水设计 25五、岩土工程勘察(操作系统为 Windows XP，其它系统无法显示出图件)321、工程概况 322、场地工程地质条件及水文地质条件 332.1、场地工程地质条件 33、场地地形地貌 33、场地各岩土层工程地质特征 332.2 水文地质条件 34地下水类型及特征 34一、 边坡稳定性分析计算。边坡见图 1，求其稳定系数。图 1边坡若采纳相同锚杆支护，锚杆的材料参数为：抗剪强度 200MPa，抗拉强度 200MPa，与土体粘结力 50kPa。试设计支护锚杆。若采纳土钉（墙）支护，试设计该土钉支护。------------------------------------------------------------------------设计支护锚杆。计算项目：等厚土层土坡稳定计算 1------------------------------------------------------------------------[计算简图][控制参数]:采纳法律规范:通用方法计算目标:安全系数计算滑裂面形状: 圆弧滑动法13不考虑地震[坡面信息]坡面线段数 3坡面线号水平投影(m) 竖直投影(m) 超载数 1 5.000 0.000 0 2 5.000 10.000 0 3 10.000 0.000 1超载1 距离0.010(m) 宽5.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号层厚重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板? 强度增十字板羲? 强度增长系全孔压 (m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值系数 1 4.000 17.000 20.000 10.000 15.000 10.000 25.000 --- --- --- --- --- 2 6.000 18.000 20.000 10.000 15.000 10.000 25.000 --- --- --- --- ---下部土层数 1层号层厚重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板? 强度增十字板羲? 强度增长系全孔压 (m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值系数 1 5.000 17.000 20.000 10.000 20.000 10.000 25.000 --- --- --- --- ---[水面信息]采纳总应力法不考虑渗透力作用不考虑边坡外侧静水压力水面线段数 2 水面线起始点坐标: (0.000,0.000)水面线号水平投影(m) 竖直投影(m) 1 5.000 0.000 2 15.000 8.000...
