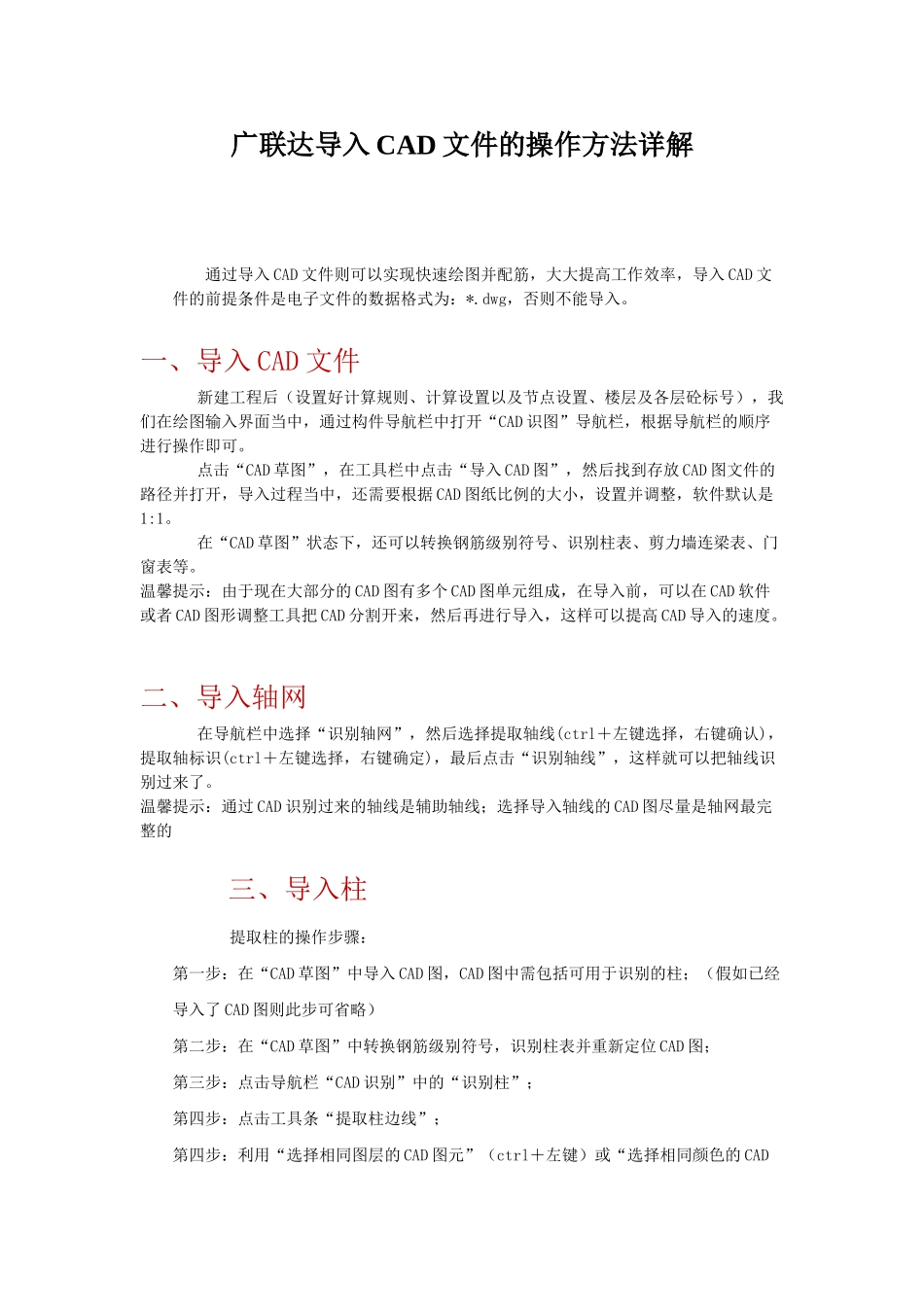

广联达导入cad文件的操作方法详解

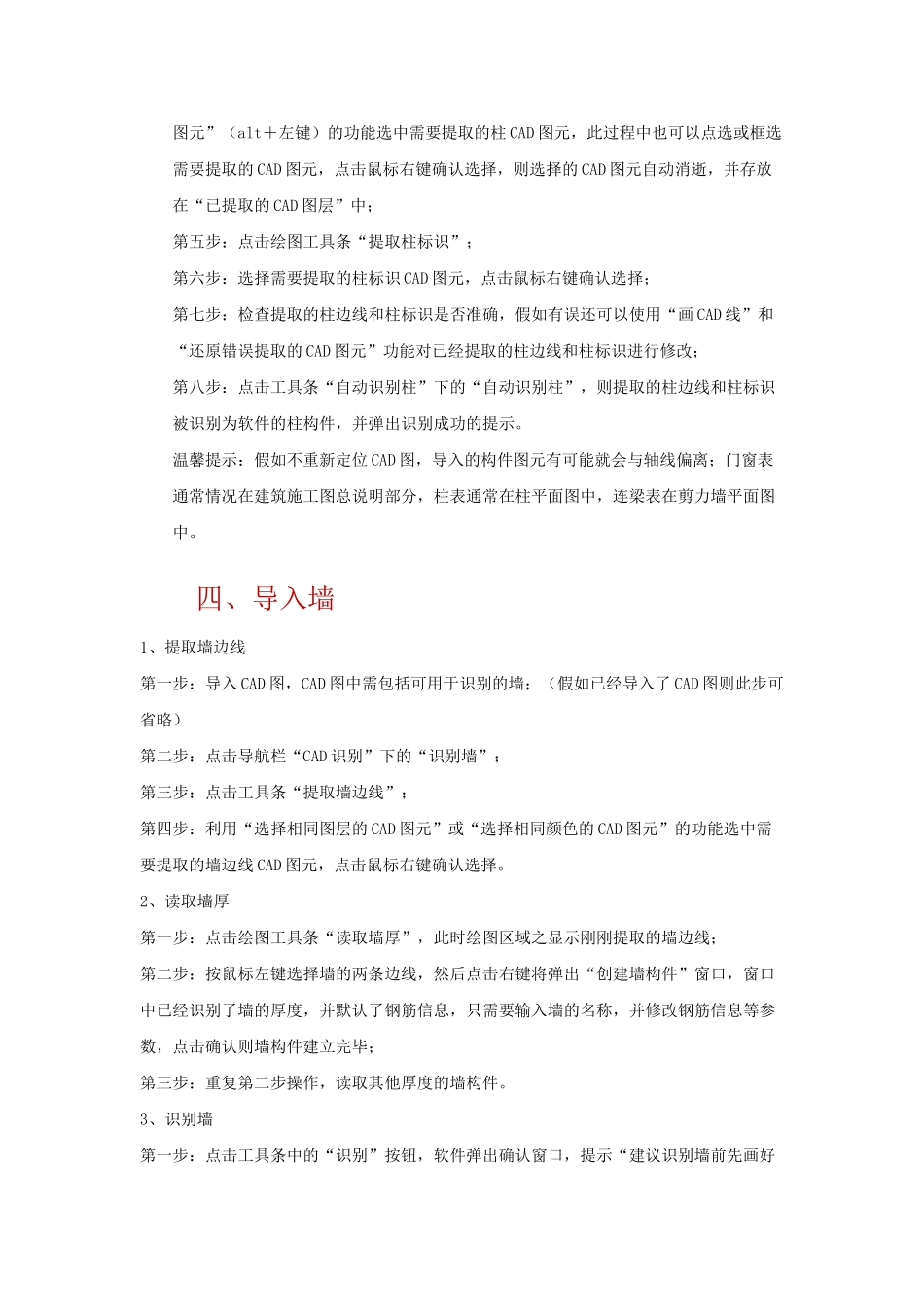

广联达导入 CAD 文件的操作方法详解通过导入 CAD 文件则可以实现快速绘图并配筋，大大提高工作效率，导入 CAD 文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。 一、导入 CAD 文件 新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD 识图”导航栏，根据导航栏的顺序进行操作即可。 点击“CAD 草图”，在工具栏中点击“导入 CAD 图”，然后找到存放 CAD 图文件的路径并打开，导入过程当中，还需要根据 CAD 图纸比例的大小，设置并调整，软件默认是1:1。 在“CAD 草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。 温馨提示：由于现在大部分的 CAD 图有多个 CAD 图单元组成，在导入前，可以在 CAD 软件或者 CAD 图形调整工具把 CAD 分割开来，然后再进行导入，这样可以提高 CAD 导入的速度。 二、导入轴网 在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。 温馨提示：通过 CAD 识别过来的轴线是辅助轴线；选择导入轴线的 CAD 图尽量是轴网最完整的 三、导入柱 提取柱的操作步骤： 第一步：在“CAD 草图”中导入 CAD 图，CAD 图中需包括可用于识别的柱；（假如已经导入了 CAD 图则此步可省略） 第二步：在“CAD 草图”中转换钢筋级别符号，识别柱表并重新定位 CAD 图； 第三步：点击导航栏“CAD 识别”中的“识别柱”； 第四步：点击工具条“提取柱边线”； 第四步：利用“选择相同图层的 CAD 图元”（ctrl＋左键）或“选择相同颜色的 CAD图元”（alt＋左键）的功能选中需要提取的柱 CAD 图元，此过程中也可以点选或框选需要提取的 CAD 图元，点击鼠标右键确认选择，则选择的 CAD 图元自动消逝，并存放在“已提取的 CAD 图层”中； 第五步：点击绘图工具条“提取柱标识”； 第六步：选择需要提取的柱标识 CAD 图元，点击鼠标右键确认选择； 第七步：检查提取的柱边线和柱标识是否准确，假如有误还可以使用“画 CAD 线”和“还原错误提取的 CAD 图元”功能对已经提取的柱边线和柱标识进行修改； 第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。 温...
