数控铣削编程案例

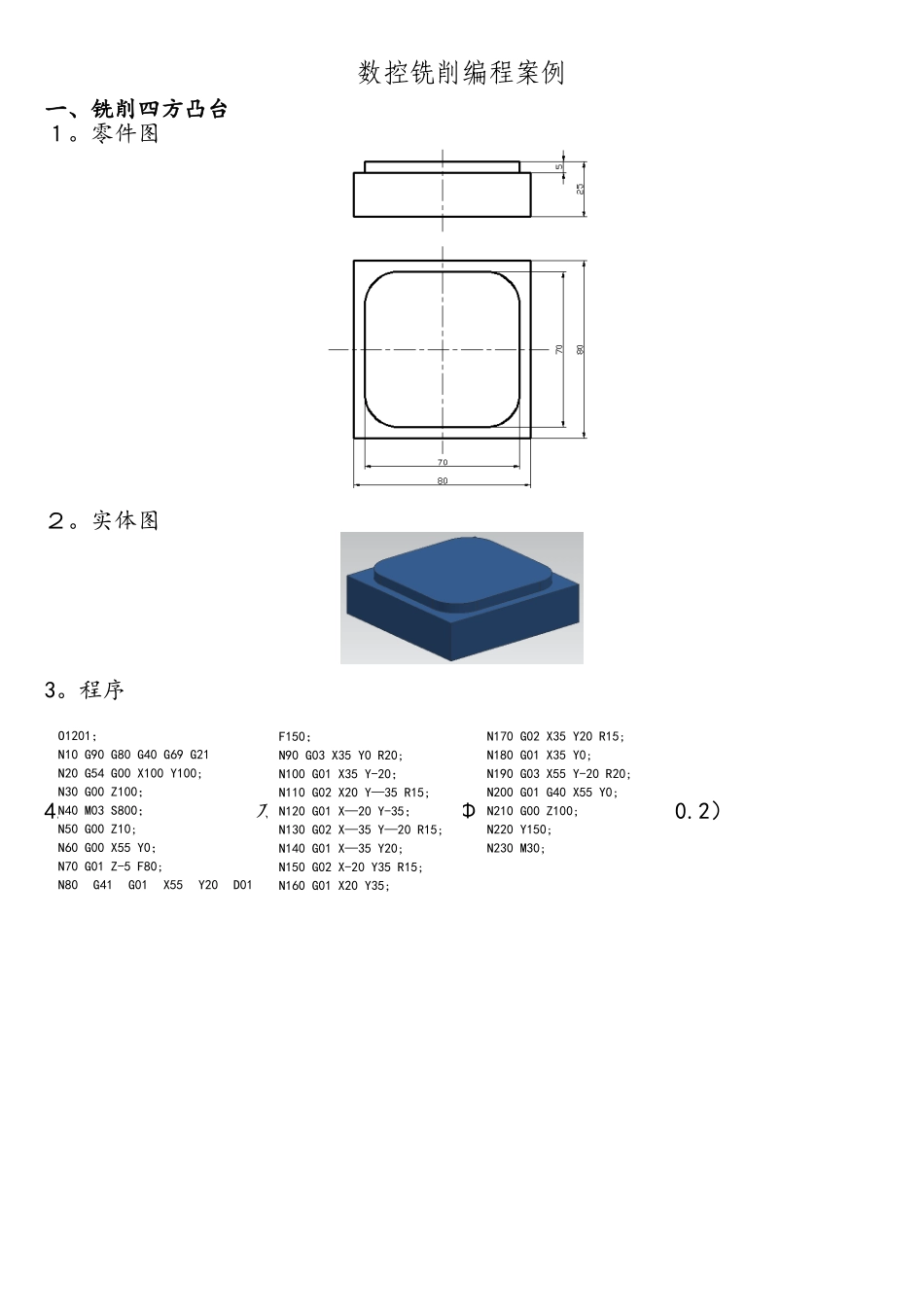

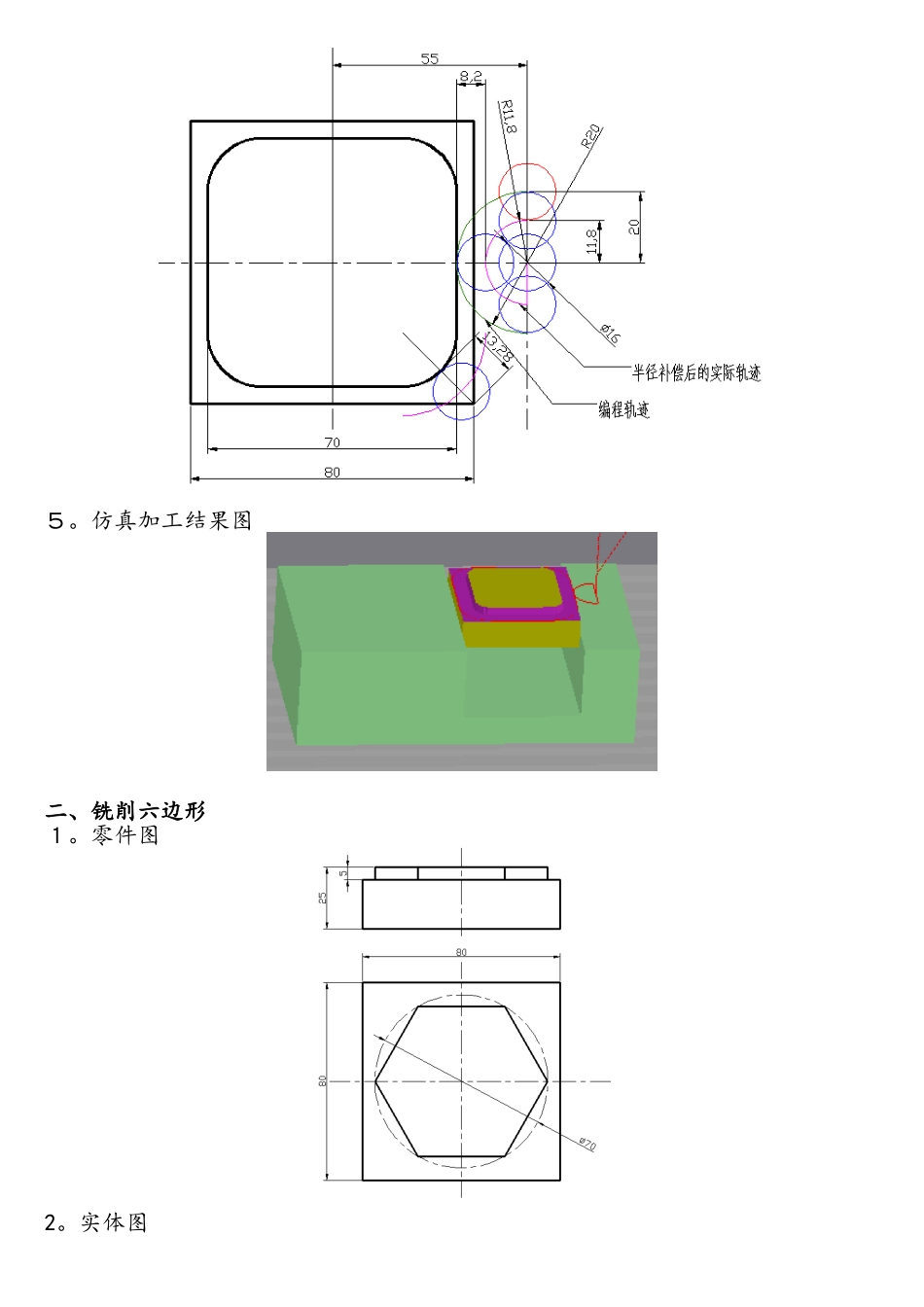

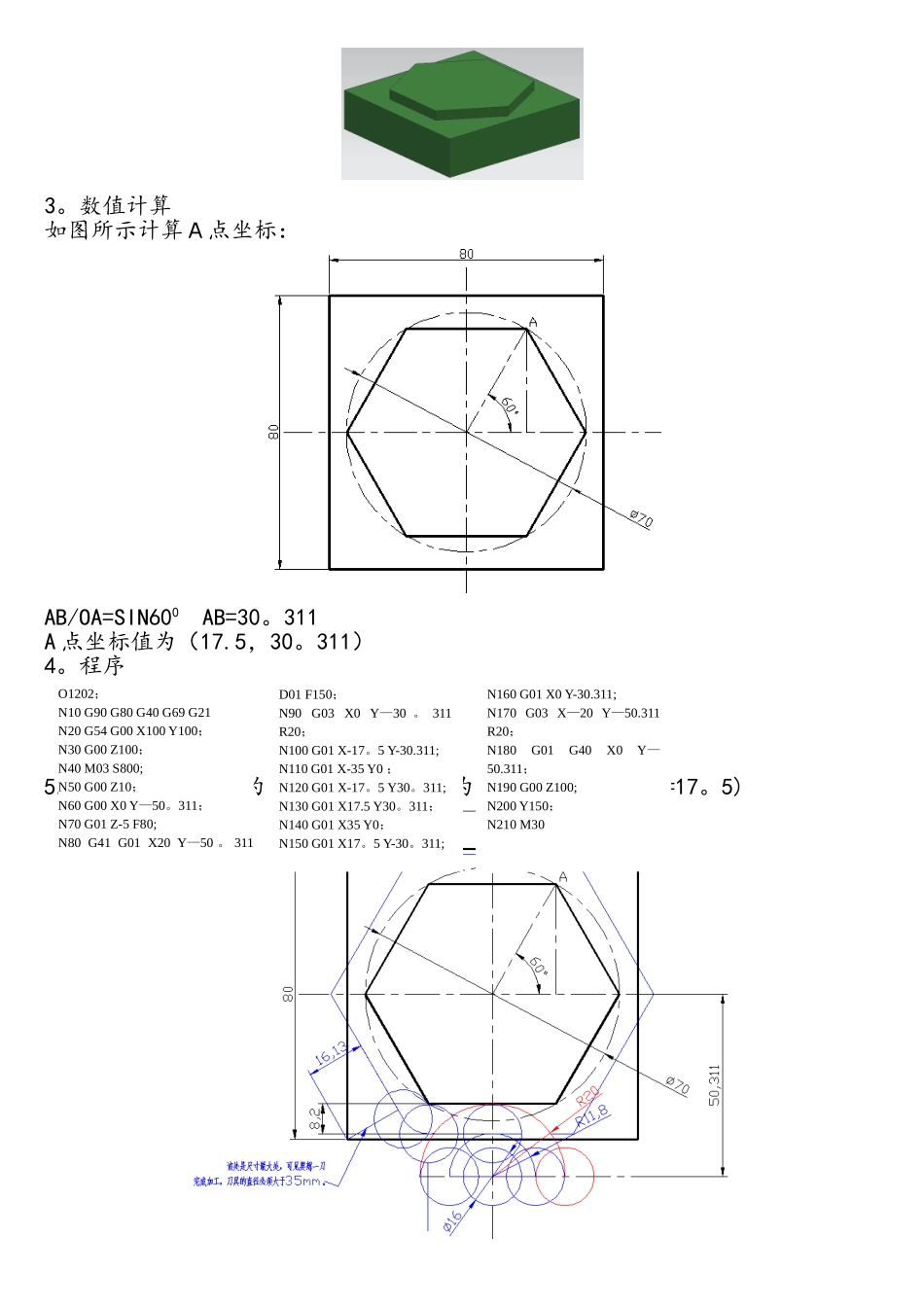

数控铣削编程案例一、铣削四方凸台１。零件图２。实体图3。程序4.刀具半径补偿后的刀轨路径图(刀具为 Φ20 立铣刀，Ｄ 01=10.2）O1201；N10 G90 G80 G40 G69 G21N20 G54 G00 X100 Y100;N30 G00 Z100；N40 M03 S800；N50 G00 Z10;N60 G00 X55 Y0；N70 G01 Z-5 F80;N80 G41 G01 X55 Y20 D01 F150；N90 G03 X35 Y0 R20;N100 G01 X35 Y-20；N110 G02 X20 Y—35 R15;N120 G01 X—20 Y-35；N130 G02 X—35 Y—20 R15;N140 G01 X—35 Y20;N150 G02 X-20 Y35 R15;N160 G01 X20 Y35;N170 G02 X35 Y20 R15;N180 G01 X35 Y0;N190 G03 X55 Y-20 R20;N200 G01 G40 X55 Y0;N210 G00 Z100;N220 Y150;N230 M30;５。仿真加工结果图二、铣削六边形１。零件图2。实体图3。数值计算如图所示计算Ａ点坐标：AB/OA=SIN600 AB=30。311A 点坐标值为（17.5，30。311）4。程序5. 刀具半径补偿后的刀轨路径图（刀具为 Φ35 立铣刀,Ｄ 01=17。5)O1202；N10 G90 G80 G40 G69 G21N20 G54 G00 X100 Y100；N30 G00 Z100；N40 M03 S800;N50 G00 Z10；N60 G00 X0 Y—50。311；N70 G01 Z-5 F80;N80 G41 G01 X20 Y—50 。 311 D01 F150；N90 G03 X0 Y—30 。 311 R20；N100 G01 X-17。5 Y-30.311;N110 G01 X-35 Y0 ；N120 G01 X-17。5 Y30。311;N130 G01 X17.5 Y30。311；N140 G01 X35 Y0；N150 G01 X17。5 Y-30。311;N160 G01 X0 Y-30.311;N170 G03 X—20 Y—50.311 R20；N180 G01 G40 X0 Y—50.311；N190 G00 Z100;N200 Y150；N210 M306. 仿真加工结果图三、铣削对称轮廓１。零件图2。实体图3.程序４。 刀具半径补偿后的刀轨路径图O1203； 主程序N10 G90 G80 G40 G69 G21N20 G54 G00 X100 Y100；N30 G00 Z100;N40 M03 S600;N50 G00 Z10；N60 G00 X—50 Y-60；N70 G01 Z-5 F80；N80 G41 G01 X-30 Y-60 D01 F150;N90 M98 P0301;N100 G90 G01 Z10；N110 G00 G40 X0 Y—60 ;N120 G01 Z—5 F80；N121 G01 X10 Y—60 D01 F150；N130 M98 P0301;N140 G01 G40 X0 Y-60；N150 G90 G00 Z100;N160 Y150；N170 M30；O0301； 子程序N10 G91 G01 X0 Y80；N20 G02 X20 Y0 R10;N30 G01 X0 Y-45;N40 G01 X—30 Y0N50 M99５。仿真结果四、铣削四方型腔１。零件...
