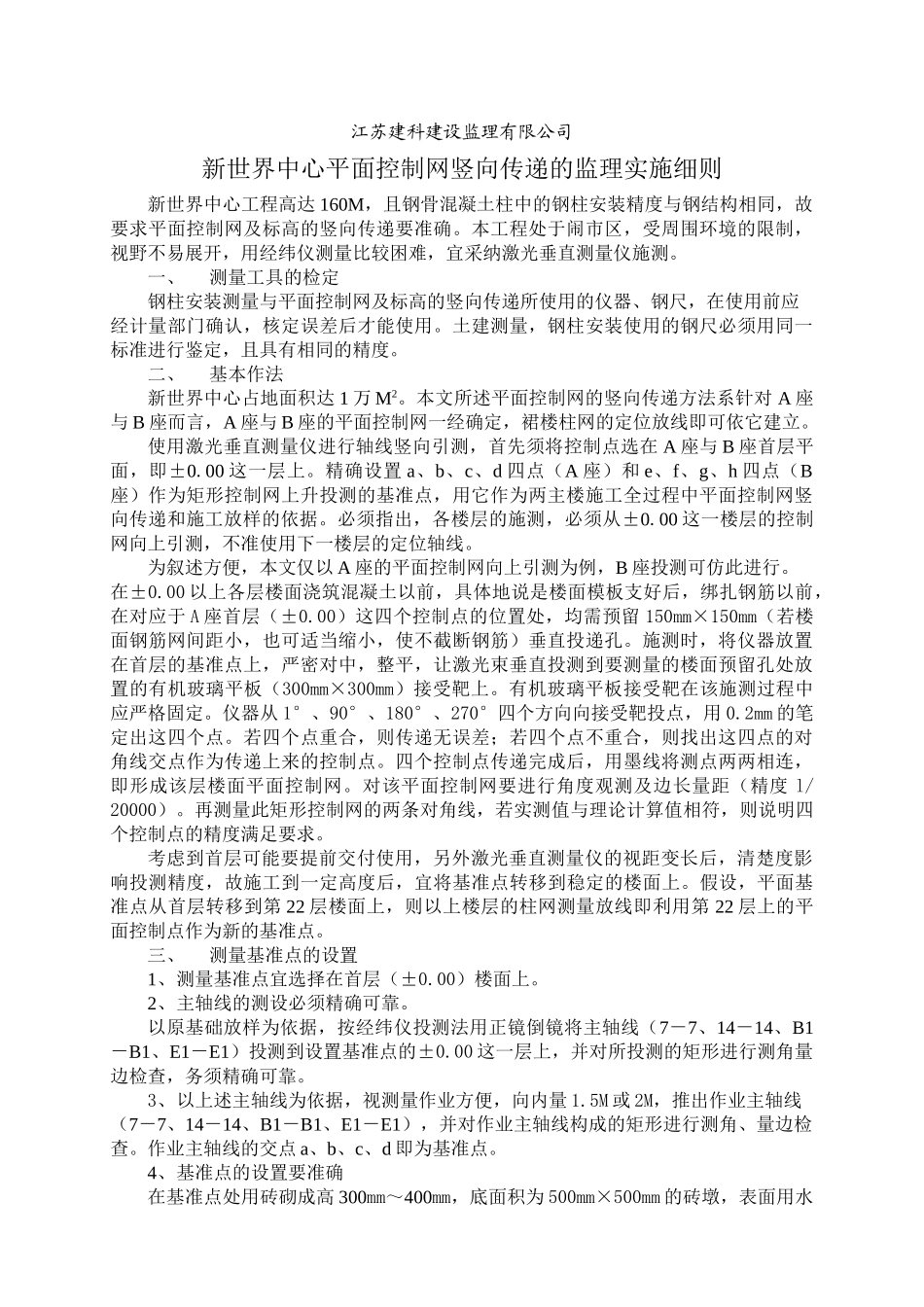

江苏建科建设监理有限公司新世界中心平面控制网竖向传递的监理实施细则新世界中心工程高达 160M，且钢骨混凝土柱中的钢柱安装精度与钢结构相同，故要求平面控制网及标高的竖向传递要准确。本工程处于闹市区，受周围环境的限制，视野不易展开，用经纬仪测量比较困难，宜采纳激光垂直测量仪施测。一、测量工具的检定钢柱安装测量与平面控制网及标高的竖向传递所使用的仪器、钢尺，在使用前应经计量部门确认，核定误差后才能使用。土建测量，钢柱安装使用的钢尺必须用同一标准进行鉴定，且具有相同的精度。二、基本作法新世界中心占地面积达 1 万 M2。本文所述平面控制网的竖向传递方法系针对 A 座与 B 座而言，A 座与 B 座的平面控制网一经确定，裙楼柱网的定位放线即可依它建立。使用激光垂直测量仪进行轴线竖向引测，首先须将控制点选在 A 座与 B 座首层平面，即±0.00 这一层上。精确设置 a、b、c、d 四点（A 座）和 e、f、g、h 四点（B座）作为矩形控制网上升投测的基准点，用它作为两主楼施工全过程中平面控制网竖向传递和施工放样的依据。必须指出，各楼层的施测，必须从±0.00 这一楼层的控制网向上引测，不准使用下一楼层的定位轴线。为叙述方便，本文仅以 A 座的平面控制网向上引测为例，B 座投测可仿此进行。在±0.00 以上各层楼面浇筑混凝土以前，具体地说是楼面模板支好后，绑扎钢筋以前，在对应于 A 座首层（±0.00）这四个控制点的位置处，均需预留 150mm×150mm（若楼面钢筋网间距小，也可适当缩小，使不截断钢筋）垂直投递孔。施测时，将仪器放置在首层的基准点上，严密对中，整平，让激光束垂直投测到要测量的楼面预留孔处放置的有机玻璃平板（300mm×300mm）接受靶上。有机玻璃平板接受靶在该施测过程中应严格固定。仪器从 1°、90°、180°、270°四个方向向接受靶投点，用 0.2mm 的笔定出这四个点。若四个点重合，则传递无误差；若四个点不重合，则找出这四点的对角线交点作为传递上来的控制点。四个控制点传递完成后，用墨线将测点两两相连，即形成该层楼面平面控制网。对该平面控制网要进行角度观测及边长量距（精度 l/20000）。再测量此矩形控制网的两条对角线，若实测值与理论计算值相符，则说明四个控制点的精度满足要求。考虑到首层可能要提前交付使用，另外激光垂直测量仪的视距变长后，清楚度影响投测精度，故施工到一定高度后，宜将基准点转移到稳定的楼面上。假设，平面基准点从首层...
