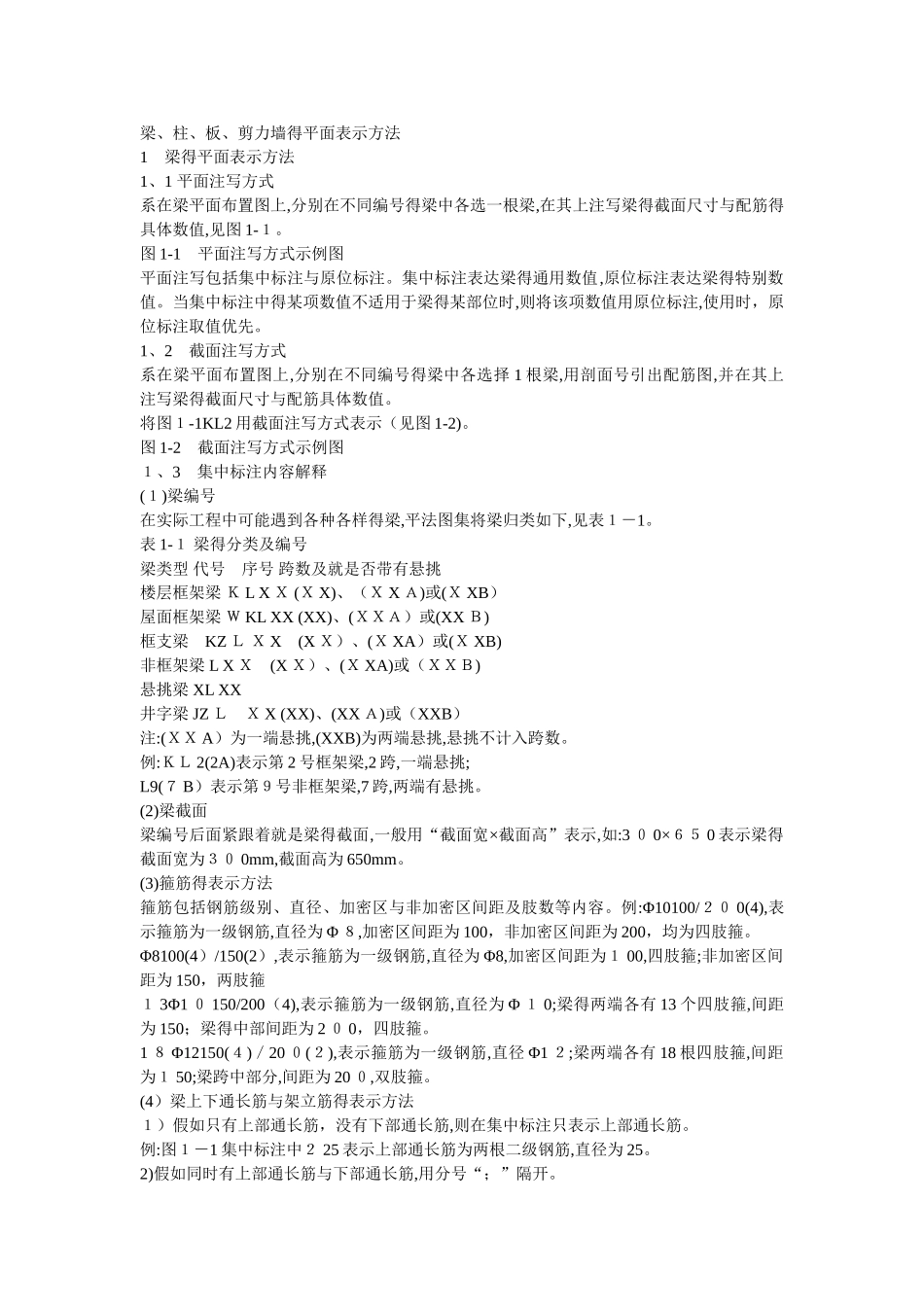

梁、柱、板、剪力墙得平面表示方法 1 梁得平面表示方法 1、1 平面注写方式 系在梁平面布置图上,分别在不同编号得梁中各选一根梁,在其上注写梁得截面尺寸与配筋得具体数值,见图 1-１。 图 1-1 平面注写方式示例图 平面注写包括集中标注与原位标注。集中标注表达梁得通用数值,原位标注表达梁得特别数值。当集中标注中得某项数值不适用于梁得某部位时,则将该项数值用原位标注,使用时，原位标注取值优先。 1、2 截面注写方式 系在梁平面布置图上,分别在不同编号得梁中各选择 1 根梁,用剖面号引出配筋图,并在其上注写梁得截面尺寸与配筋具体数值。 将图１-1KL2 用截面注写方式表示（见图 1-2)。 图 1-2 截面注写方式示例图 １、3 集中标注内容解释 (１)梁编号 在实际工程中可能遇到各种各样得梁,平法图集将梁归类如下,见表１－1。 表 1-１ 梁得分类及编号 梁类型 代号 序号 跨数及就是否带有悬挑 楼层框架梁 Ｋ L X Ｘ (Ｘ X)、（Ｘ X Ａ)或(Ｘ XB） 屋面框架梁 Ｗ KL XX (XX)、(ＸＸＡ）或(XX Ｂ) 框支梁 KZ Ｌ Ｘ X (X Ｘ）、(Ｘ XA）或(Ｘ XB) 非框架梁 L X Ｘ (X Ｘ）、(Ｘ XA)或（ＸＸＢ) 悬挑梁 XL XX 井字梁 JZ Ｌ Ｘ X (XX)、(XX Ａ)或（XXB） 注:(ＸＸ A）为一端悬挑,(XXB)为两端悬挑,悬挑不计入跨数。 例:ＫＬ 2(2A)表示第 2 号框架梁,2 跨,一端悬挑; L9(７ B）表示第９号非框架梁,7 跨,两端有悬挑。 (2)梁截面 梁编号后面紧跟着就是梁得截面,一般用“截面宽×截面高”表示,如:3 ０ 0×６５ 0 表示梁得截面宽为３０ 0mm,截面高为 650mm。 (3)箍筋得表示方法 箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。例:Φ10100/２０ 0(4),表示箍筋为一级钢筋,直径为 Φ ８,加密区间距为 100，非加密区间距为 200，均为四肢箍。 Φ8100(4）/150(2）,表示箍筋为一级钢筋,直径为 Φ8,加密区间距为１ 00,四肢箍;非加密区间距为 150，两肢箍 １ 3Φ1 ０ 150/200（4),表示箍筋为一级钢筋,直径为 Φ １ 0;梁得两端各有 13 个四肢箍,间距为 150；梁得中部间距为 2 ０ 0，四肢箍。 1 ８ Φ12150(４)／20 ０(２),表示箍筋为一级钢筋,直径 Φ1 ２;梁两端各有 18 根四肢箍,间距为１ 50;梁跨中部分,间距为 20 ０,双肢箍。 (4）梁上下通长筋与架立筋得表示方法 １）假如只有上部通长筋，没有下部通长筋,则在集中标...
