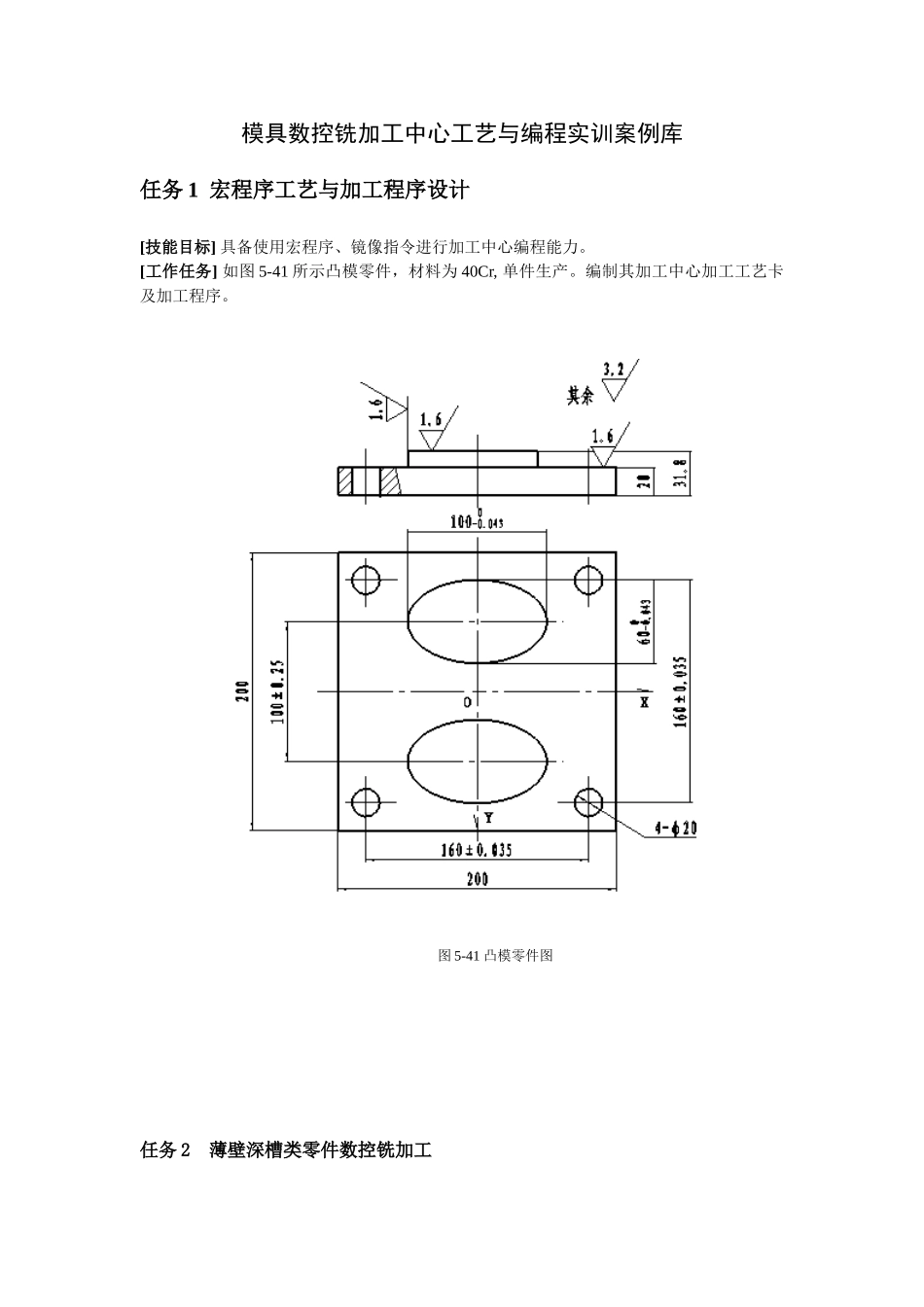

模具数控铣加工中心工艺与编程实训案例库任务 1 宏程序工艺与加工程序设计[技能目标] 具备使用宏程序、镜像指令进行加工中心编程能力。[工作任务] 如图 5-41 所示凸模零件，材料为 40Cr, 单件生产。编制其加工中心加工工艺卡及加工程序。图 5-41 凸模零件图任务 2 薄壁深槽类零件数控铣加工能力目标：1 合理选择加工过程和走刀路径 2 正确选择刀具和切削参数的3 CAD 确定走刀节点4 质量检测与评价核心知识：编程原点及 CAD 辅助编程（编程节点确定）、阵列加工工作任务： 加工如图 2-1 零件，毛坯为 120x120x32 板材，45 号钢。编制数控铣工序卡及加工程序。图 2-1 零件图任务 3 模具装配件组合数控铣加工能力目标：1 装配件组合制造工艺2 镜像加工工艺应用 3 微细结构加工工艺4 装配件质量检测与评价核心知识：刀具补偿控制加工精度、镜像加工工作任务： 加工如图 2-2 和 2-3 两零件为一模具，可合模配合装配额。毛坯都为为120x120x32 板材，45 号钢。编制数控铣工序卡及加工程序。图 2-2 凸模图 2-3 凹模任务 4 单件加工
