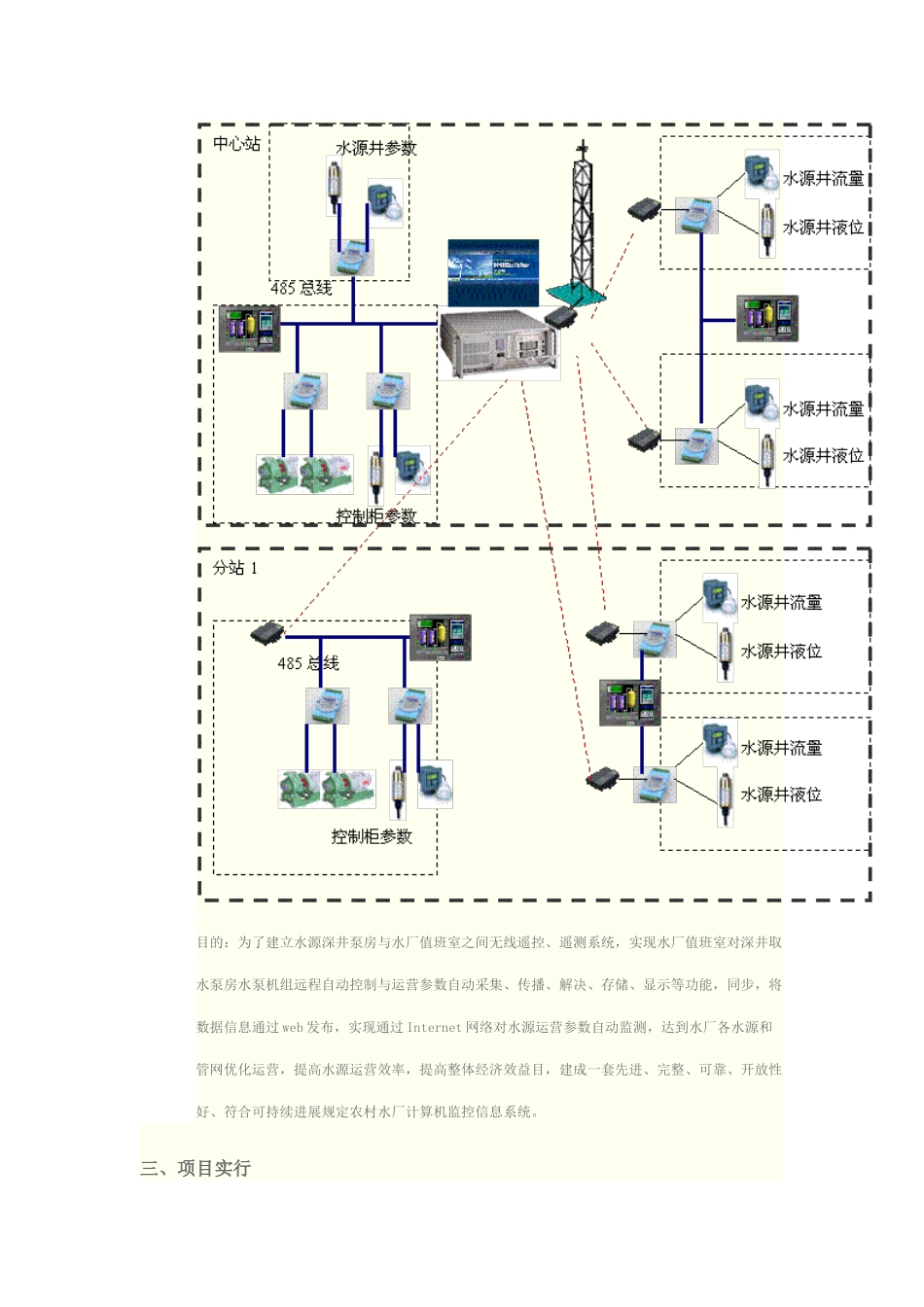

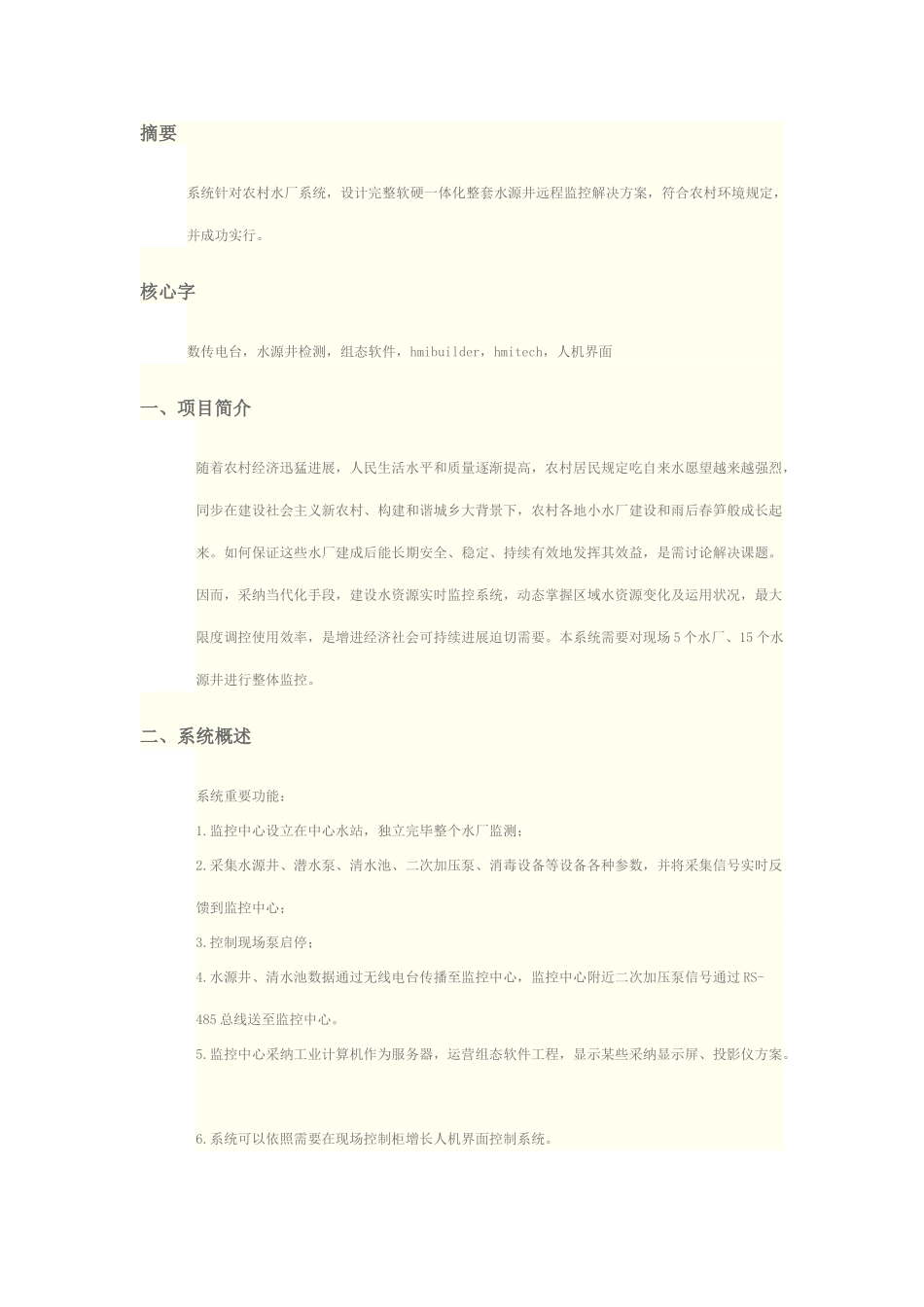

摘要系统针对农村水厂系统，设计完整软硬一体化整套水源井远程监控解决方案，符合农村环境规定，并成功实行。核心字数传电台，水源井检测，组态软件，hmibuilder，hmitech，人机界面一、项目简介随着农村经济迅猛进展，人民生活水平和质量逐渐提高，农村居民规定吃自来水愿望越来越强烈，同步在建设社会主义新农村、构建和谐城乡大背景下，农村各地小水厂建设和雨后春笋般成长起来。如何保证这些水厂建成后能长期安全、稳定、持续有效地发挥其效益，是需讨论解决课题。因而，采纳当代化手段，建设水资源实时监控系统，动态掌握区域水资源变化及运用状况，最大限度调控使用效率，是增进经济社会可持续进展迫切需要。本系统需要对现场 5 个水厂、15 个水源井进行整体监控。 二、系统概述系统重要功能： 1.监控中心设立在中心水站，独立完毕整个水厂监测； 2.采集水源井、潜水泵、清水池、二次加压泵、消毒设备等设备各种参数，并将采集信号实时反馈到监控中心； 3.控制现场泵启停； 4.水源井、清水池数据通过无线电台传播至监控中心，监控中心附近二次加压泵信号通过 RS-485 总线送至监控中心。 5.监控中心采纳工业计算机作为服务器，运营组态软件工程，显示某些采纳显示屏、投影仪方案。 6.系统可以依照需要在现场控制柜增长人机界面控制系统。 目的：为了建立水源深井泵房与水厂值班室之间无线遥控、遥测系统，实现水厂值班室对深井取水泵房水泵机组远程自动控制与运营参数自动采集、传播、解决、存储、显示等功能，同步，将数据信息通过 web 发布，实现通过 Internet 网络对水源运营参数自动监测，达到水厂各水源和管网优化运营，提高水源运营效率，提高整体经济效益目，建成一套先进、完整、可靠、开放性好、符合可持续进展规定农村水厂计算机监控信息系统。 三、项目实行 （一）、监控通讯和采集分析5 个水站，其中， 1 个中心站监控参数有： 6 台泵（只是监控，不作控制）6 个 DI 控制柜电压（380）、电流（200A）、频率（0—10V 相应 0—50Hz）、泵水压（0—5V）、清水池1 路压力传感器测量水位（注意：采集电压和电流值，可以采纳台技电压、电流表，通过原则信号，或者 485Modbus 通讯采集监测数据。）5 个 AI 3 个水源井有关潜水泵状态监视和控制3 个 DI 3 个 DO 消毒设备运营状态和报警需要监控2 个 DI 3 个水源井有 3 块水表，采集脉冲信号（10 升一次脉冲）（注意：脉冲合计...
