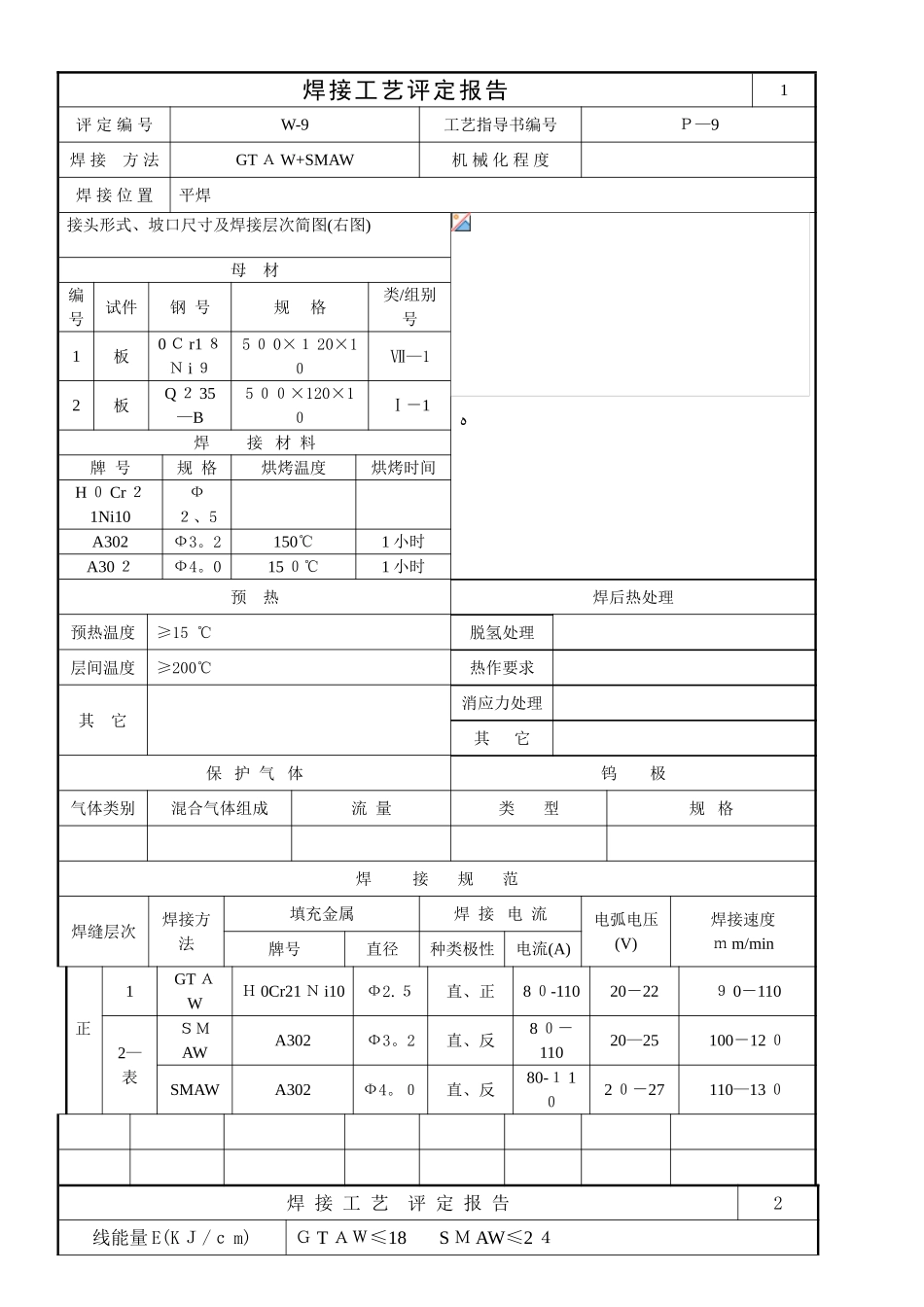

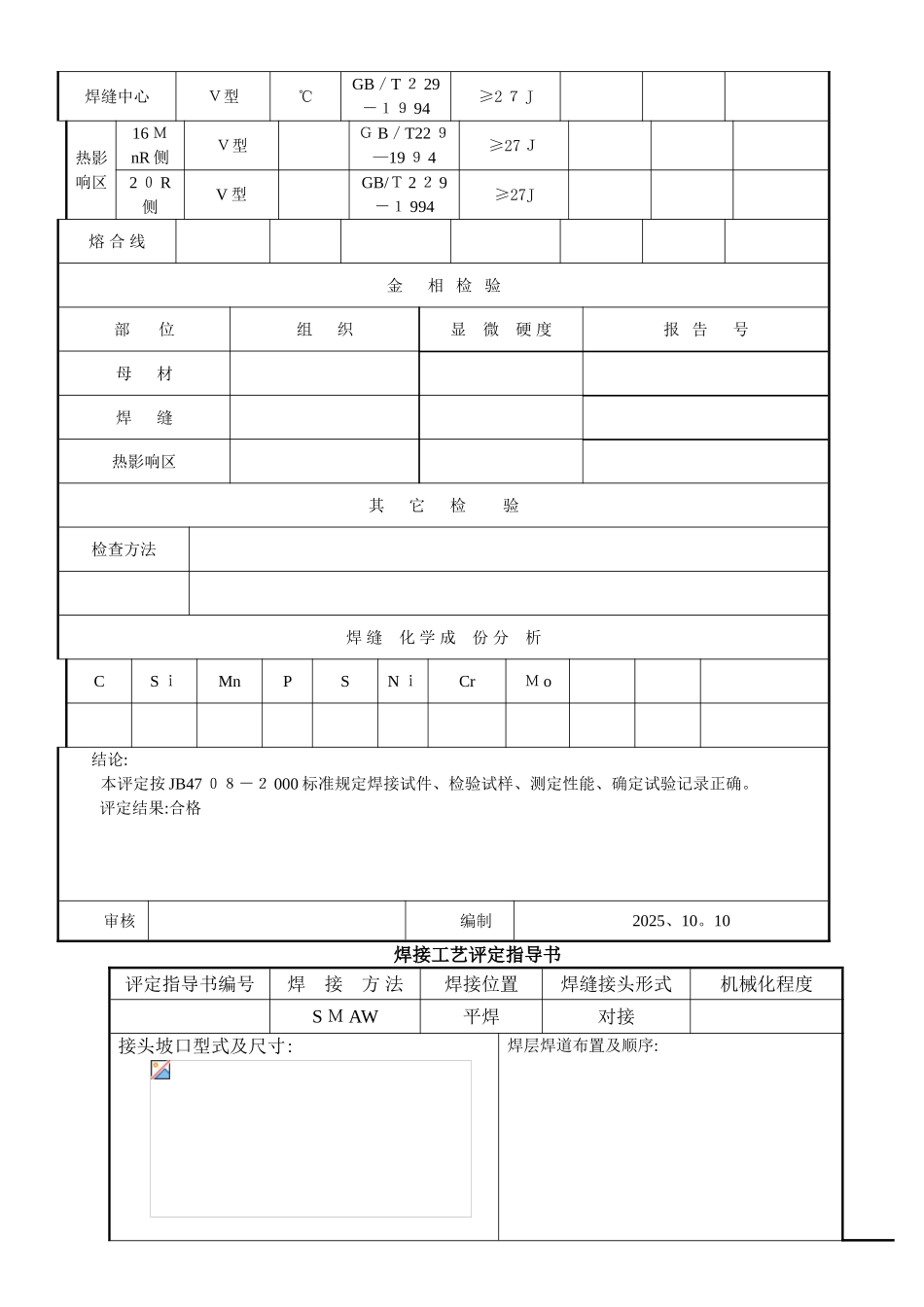

焊接工艺评定报告1评 定 编 号W-9工艺指导书编号Ｐ—9焊 接 方 法GT Ａ W+SMAW机 械 化 程 度焊 接 位 置平焊接头形式、坡口尺寸及焊接层次简图(右图)ﻩ母 材编号试件钢 号规 格类/组别号1板0 Ｃ r1 ８Ｎ i ９5 ０ 0×１ 20×1０Ⅶ—12板Q ２ 35—B5 ００×120×1０Ⅰ－1焊 接 材 料牌 号规 格烘烤温度烘烤时间H ０ Cr ２1Ni10Ф２、5A302Ф3。2150℃1 小时A30 ２Ф4。015 ０℃1 小时预 热焊后热处理预热温度≥15 ℃脱氢处理层间温度≥200℃热作要求其 它消应力处理其 它保 护 气 体钨 极气体类别混合气体组成流 量类 型规 格焊 接 规 范焊缝层次焊接方法填充金属焊 接 电 流电弧电压(V)焊接速度ｍ m/min牌号直径种类极性电流(A)正 1GT ＡWＨ 0Cr21 Ｎ i10Ф2.５直、正8 ０-11020－22９ 0－1102—表ＳＭAWA302Ф3。2直、反8 ０－11020—25100－12 ０SMAWA302Ф4。０直、反80-１ 1０2 ０－27110—13 ０焊 接 工 艺 评 定 报 告2线能量 E(K Ｊ/ｃ m)Ｇ T ＡＷ≤18 S Ｍ AW≤2 ４反面清根方法碳弧气刨＋打磨操作技术手工焊:摆动— 不摆动- 每层单－ 多道焊－脉冲焊:频率 赫芝,脉宽比 %其它:焊 缝 外 观 检 查项 目检 查 依 据合格标准检查结果报 告 号加 强 高G Ｂ 150—19980—２ｍ m0－1m ｍ宽 度每侧增宽２－4mm每侧增宽２－４ mm表面缺陷无超标缺陷无超标缺陷接 头 探 伤探伤标准探伤方法探伤比例合格标准探伤结果报 告 号J Ｂ 47 ３０-２00 ５ＲＴ１ 0 ０％拉 伸 试 验项目试验依据合格标准(MＰ a)试验结果(MPa)报 告 号σb(MP ａ)JB ４ 708-20 ０ 0≥37549 ８ 495σ ｓ (MPa)弯 曲 试 验项目试验依据合格标准试验结果报 告 号面弯Ｊ B ４ 70 ８-2 ０ 00裂纹:横向≤１、５ mｍ 纵向≤3mm背弯JB4 ７０ 8—2 ００ 0侧弯JB ４７ 08－2 ００ 0焊接工艺评定报告３冲 击 试 验部 位缺口型式试验温度试验依据合格标准试验结果报告号单个值均值焊缝中心Ｖ型℃GB／T ２ 29－１９ 94≥2 ７ J热影响区16 ＭnR 侧Ｖ型Ｇ B／T22 ９—19 ９ 4≥27 Ｊ2 ０ R侧V 型GB/Ｔ 2 ２ 9－１ 994≥27J熔 合 线金 相 检 验部 位组 织显 微 硬 度报 告 号母 材焊 缝热影响区其 它 检 验检查方法焊 缝 化 学 成 份 分 析CS ｉMnPSN ｉCrＭ o结论:本评定...
