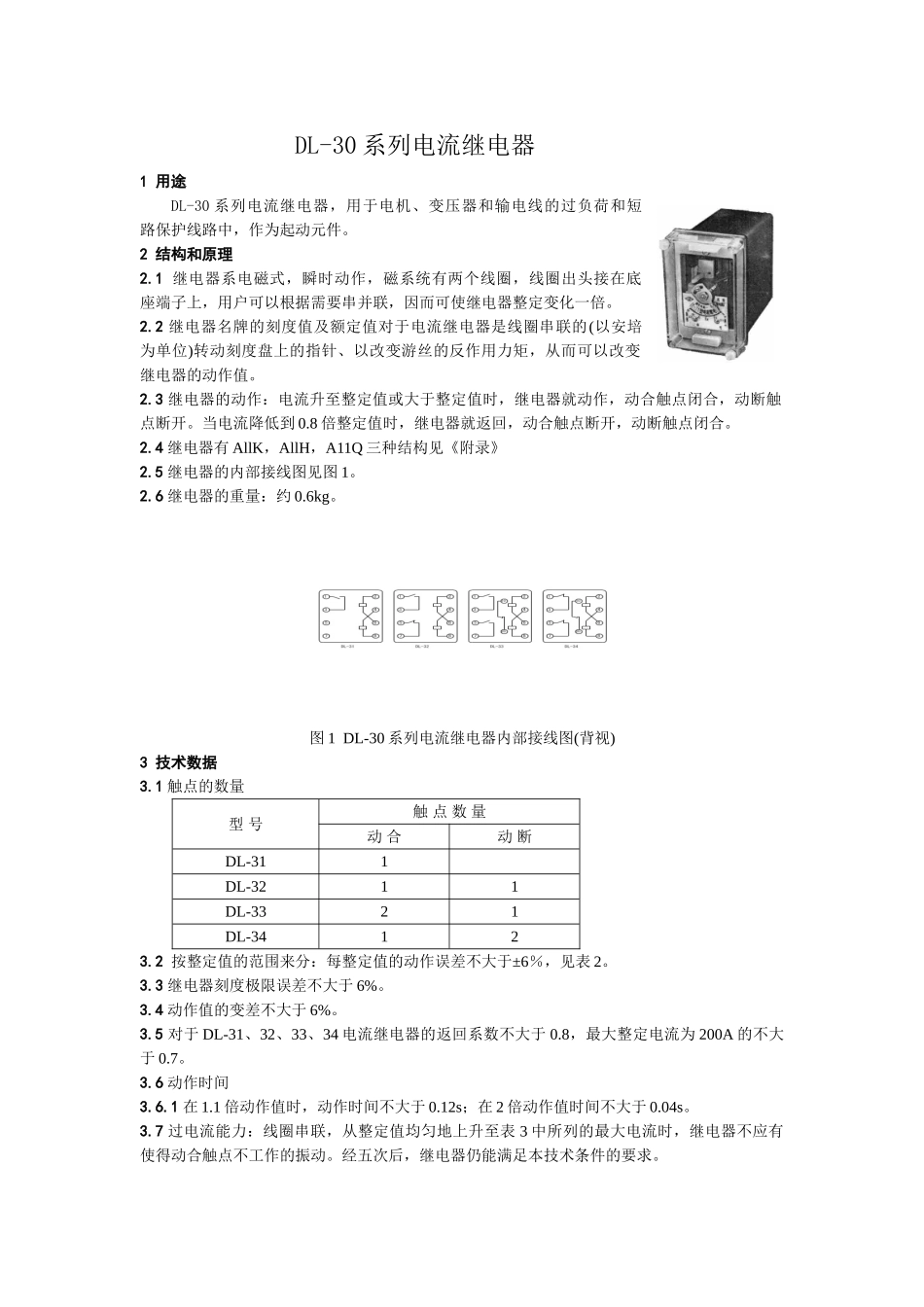

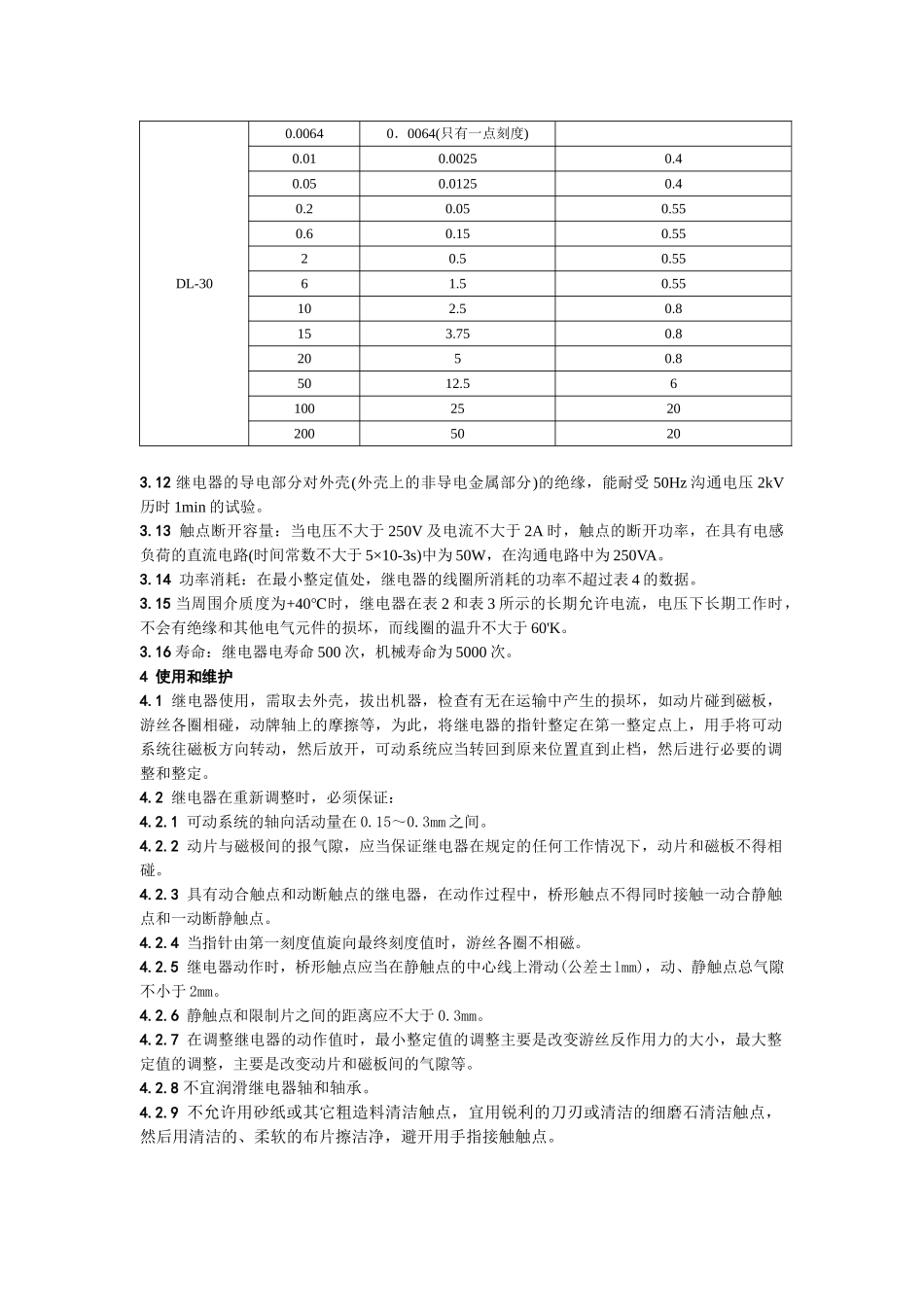

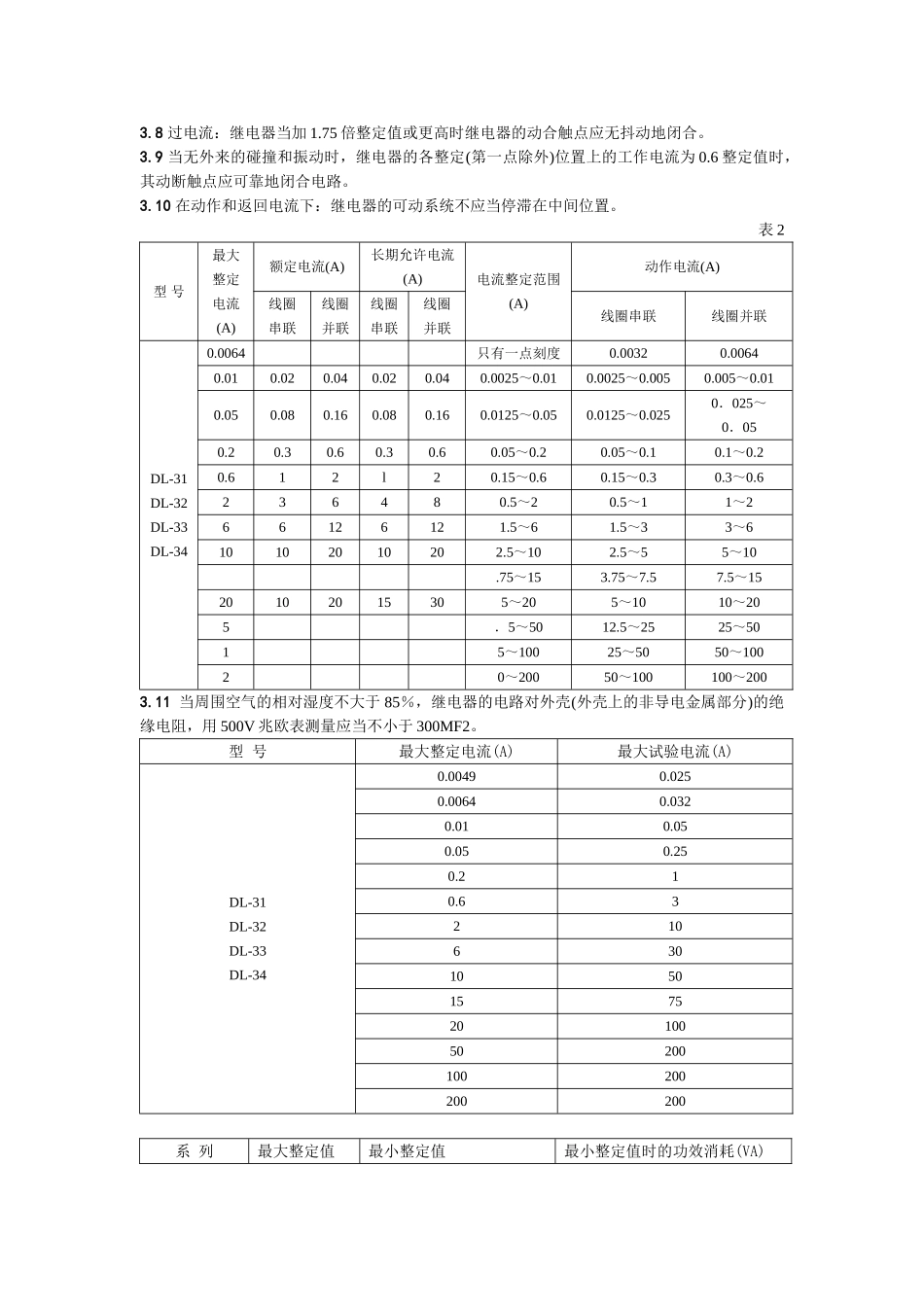

DL-30 系列电流继电器1 用途DL-30 系列电流继电器，用于电机、变压器和输电线的过负荷和短路保护线路中，作为起动元件。2 结构和原理2.1 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。2.2 继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。2.3 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到 0.8 倍整定值时，继电器就返回，动合触点断开，动断触点闭合。 2.4 继电器有 AllK，AllH，A11Q 三种结构见《附录》2.5 继电器的内部接线图见图 1。2.6 继电器的重量：约 0.6kg。图 1 DL-30 系列电流继电器内部接线图(背视)3 技术数据3.1 触点的数量型 号触 点 数 量动 合动 断DL-311DL-3211DL-3321DL-34123.2 按整定值的范围来分：每整定值的动作误差不大于±6％，见表 2。3.3 继电器刻度极限误差不大于 6%。3.4 动作值的变差不大于 6%。3.5 对于 DL-31、32、33、34 电流继电器的返回系数不大于 0.8，最大整定电流为 200A 的不大于 0.7。3.6 动作时间3.6.1 在 1.1 倍动作值时，动作时间不大于 0.12s；在 2 倍动作值时间不大于 0.04s。3.7 过电流能力：线圈串联，从整定值均匀地上升至表 3 中所列的最大电流时，继电器不应有使得动合触点不工作的振动。经五次后，继电器仍能满足本技术条件的要求。3.8 过电流：继电器当加 1.75 倍整定值或更高时继电器的动合触点应无抖动地闭合。3.9 当无外来的碰撞和振动时，继电器的各整定(第一点除外)位置上的工作电流为 0.6 整定值时，其动断触点应可靠地闭合电路。3.10 在动作和返回电流下：继电器的可动系统不应当停滞在中间位置。表 2型 号最大整定电流(A)额定电流(A)长期允许电流(A)电流整定范围(A)动作电流(A)线圈串联线圈并联线圈串联线圈并联线圈串联线圈并联DL-31DL-32DL-33DL-340.0064只有一点刻度0.00320.00640.010.020.040.020.040.0025～0.010.0025～0.0050.005～0.010.050.080.160.080.160.0125～0.050.0125～0.0250．025～0．050.20.30.60.30.60.05～0.20.05～0.10.1～0.20.612l20.15～0.60.15～0.30.3～0.6236480.5～20.5～11～266126121.5～61.5～33～610102010202.5～102.5～55～10.75～153.75～7....
