绵竹市南轩中学重建工程旁站监理细则VIP专享

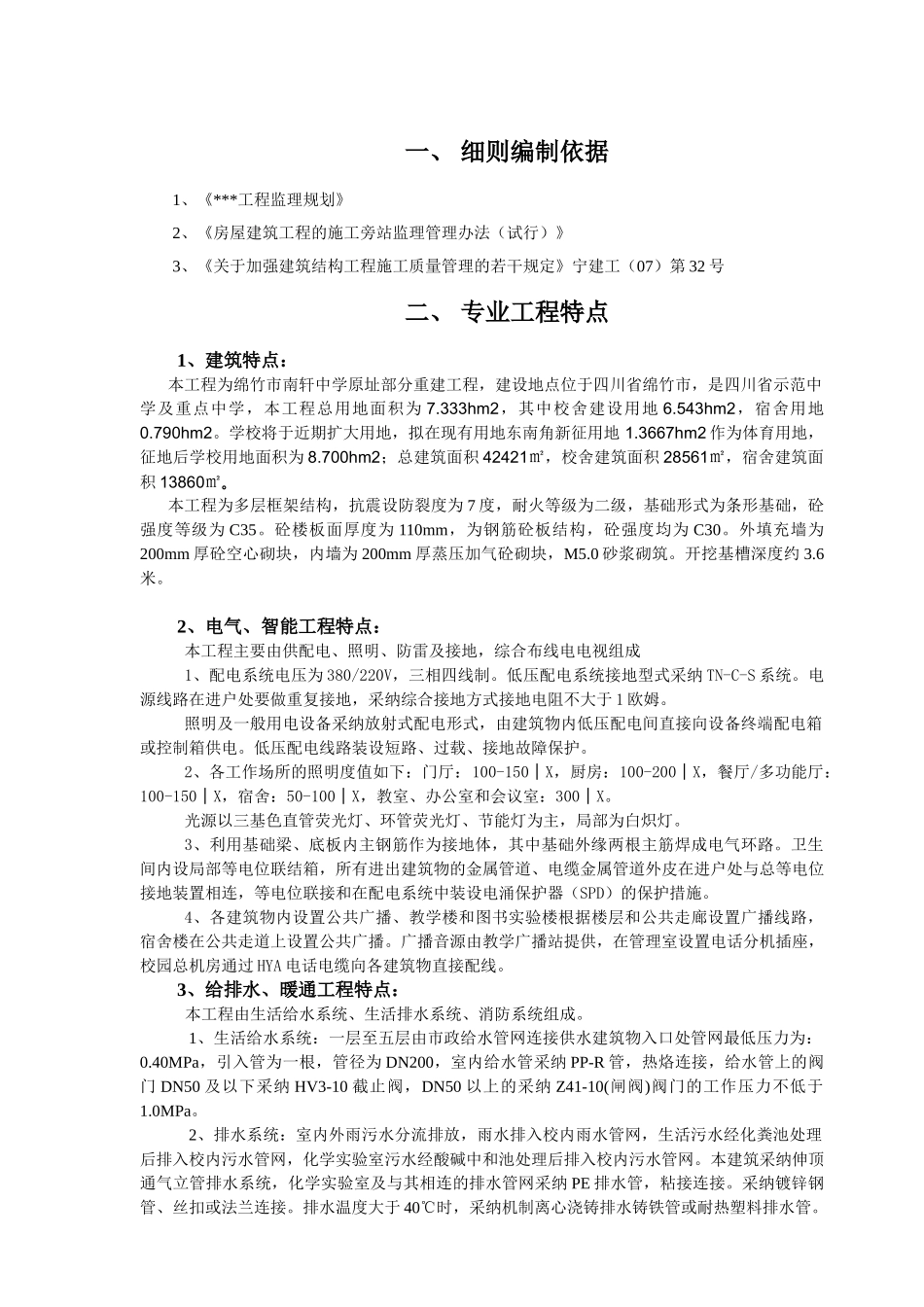

一、 细则编制依据1、《***工程监理规划》2、《房屋建筑工程的施工旁站监理管理办法（试行）》3、《关于加强建筑结构工程施工质量管理的若干规定》宁建工（07）第 32 号二、 专业工程特点1、建筑特点：本工程为绵竹市南轩中学原址部分重建工程，建设地点位于四川省绵竹市，是四川省示范中学及重点中学，本工程总用地面积为 7.333hm2，其中校舍建设用地 6.543hm2，宿舍用地0.790hm2。学校将于近期扩大用地，拟在现有用地东南角新征用地 1.3667hm2 作为体育用地，征地后学校用地面积为 8.700hm2；总建筑面积 42421㎡，校舍建筑面积 28561㎡，宿舍建筑面积 13860㎡。本工程为多层框架结构，抗震设防裂度为 7 度，耐火等级为二级，基础形式为条形基础，砼强度等级为 C35。砼楼板面厚度为 110mm，为钢筋砼板结构，砼强度均为 C30。外填充墙为200mm 厚砼空心砌块，内墙为 200mm 厚蒸压加气砼砌块，M5.0 砂浆砌筑。开挖基槽深度约 3.6米。2、电气、智能工程特点：本工程主要由供配电、照明、防雷及接地，综合布线电电视组成1、配电系统电压为 380/220V，三相四线制。低压配电系统接地型式采纳 TN-C-S 系统。电源线路在进户处要做重复接地，采纳综合接地方式接地电阻不大于 1 欧姆。照明及一般用电设备采纳放射式配电形式，由建筑物内低压配电间直接向设备终端配电箱或控制箱供电。低压配电线路装设短路、过载、接地故障保护。2、各工作场所的照明度值如下：门厅：100-150│X，厨房：100-200│X，餐厅/多功能厅：100-150│X，宿舍：50-100│X，教室、办公室和会议室：300│X。光源以三基色直管荧光灯、环管荧光灯、节能灯为主，局部为白炽灯。3、利用基础梁、底板内主钢筋作为接地体，其中基础外缘两根主筋焊成电气环路。卫生间内设局部等电位联结箱，所有进出建筑物的金属管道、电缆金属管道外皮在进户处与总等电位接地装置相连，等电位联接和在配电系统中装设电涌保护器（SPD）的保护措施。4、各建筑物内设置公共广播、教学楼和图书实验楼根据楼层和公共走廊设置广播线路，宿舍楼在公共走道上设置公共广播。广播音源由教学广播站提供，在管理室设置电话分机插座，校园总机房通过 HYA 电话电缆向各建筑物直接配线。3、给排水、暖通工程特点：本工程由生活给水系统、生活排水系统、消防系统组成。1、生活给水系统：一层至五层由市政给水管网连接供水建筑物入口处管网最低压力为：0.40MPa，引入管为一根，管径为 DN200，室内...
