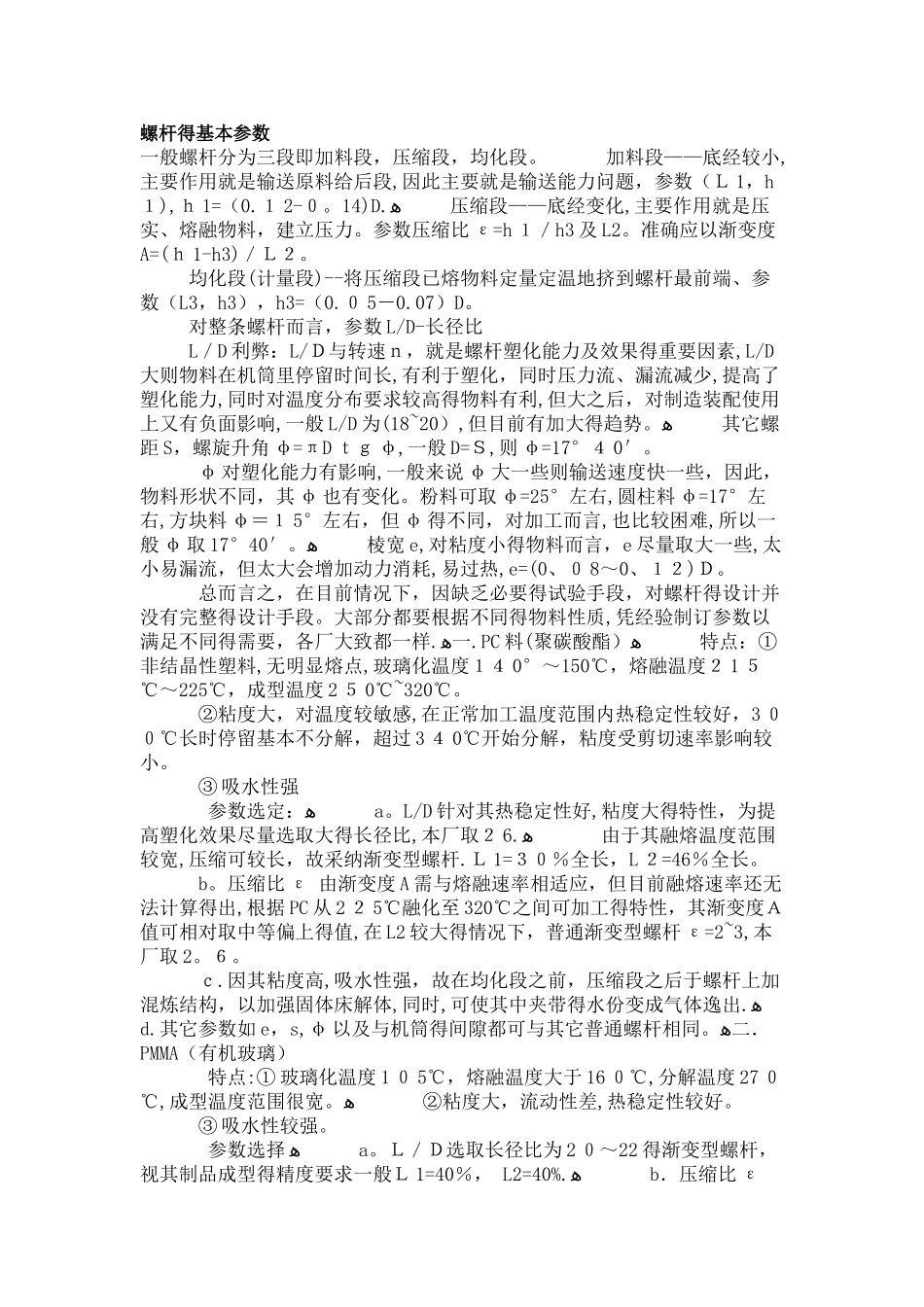

螺杆得基本参数一般螺杆分为三段即加料段，压缩段，均化段。 加料段——底经较小,主要作用就是输送原料给后段,因此主要就是输送能力问题，参数（Ｌ 1，h１),ｈ 1=（0.１ 2-０。14)D.ﻫ 压缩段——底经变化,主要作用就是压实、熔融物料，建立压力。参数压缩比 ε=h １／h3 及 L2。准确应以渐变度A=(ｈ 1-h3)／Ｌ２。 均化段(计量段)--将压缩段已熔物料定量定温地挤到螺杆最前端、参数（L3，h3），h3=（0.０ 5－0.07）D。 对整条螺杆而言，参数 L/D-长径比 L／D 利弊：L/Ｄ与转速ｎ，就是螺杆塑化能力及效果得重要因素,L/D大则物料在机筒里停留时间长,有利于塑化，同时压力流、漏流减少,提高了塑化能力,同时对温度分布要求较高得物料有利,但大之后，对制造装配使用上又有负面影响,一般 L/D 为(18~20）,但目前有加大得趋势。ﻫ 其它螺距 S，螺旋升角 φ=πD ｔｇ φ,一般 D=Ｓ,则 φ=17°４ 0′。 φ 对塑化能力有影响,一般来说 φ 大一些则输送速度快一些，因此，物料形状不同，其 φ 也有变化。粉料可取 φ=25°左右,圆柱料 φ=17°左右,方块料 φ＝１ 5°左右，但 φ 得不同，对加工而言,也比较困难,所以一般 φ 取 17°40′。ﻫ 棱宽 e,对粘度小得物料而言，e 尽量取大一些,太小易漏流，但太大会增加动力消耗,易过热,e=(0、０ 8～0、１２)Ｄ。 总而言之，在目前情况下，因缺乏必要得试验手段，对螺杆得设计并没有完整得设计手段。大部分都要根据不同得物料性质,凭经验制订参数以满足不同得需要，各厂大致都一样.ﻫ一.PC 料(聚碳酸酯）ﻫ 特点：①非结晶性塑料,无明显熔点,玻璃化温度１４ 0°～150℃，熔融温度２ 1 ５℃～225℃，成型温度 2 ５ 0℃~320℃。 ②粘度大，对温度较敏感,在正常加工温度范围内热稳定性较好，3 ００℃长时停留基本不分解，超过 3 ４ 0℃开始分解，粘度受剪切速率影响较小。 ③ 吸水性强 参数选定：ﻫ a。L/D 针对其热稳定性好,粘度大得特性，为提高塑化效果尽量选取大得长径比,本厂取２ 6.ﻫ 由于其融熔温度范围较宽,压缩可较长，故采纳渐变型螺杆.Ｌ 1=３０％全长，L ２=46％全长。 b。压缩比 ε 由渐变度 A 需与熔融速率相适应，但目前融熔速率还无法计算得出,根据 PC 从 2 ２ 5℃融化至 320℃之间可加工得特性，其渐变度Ａ值可相对取中等偏上得值,在 L2 较大得情况下，普通渐变型螺杆 ε=2~3,本厂取 2。６。 ｃ.因其粘度高,吸水...
