转子接地保护调试

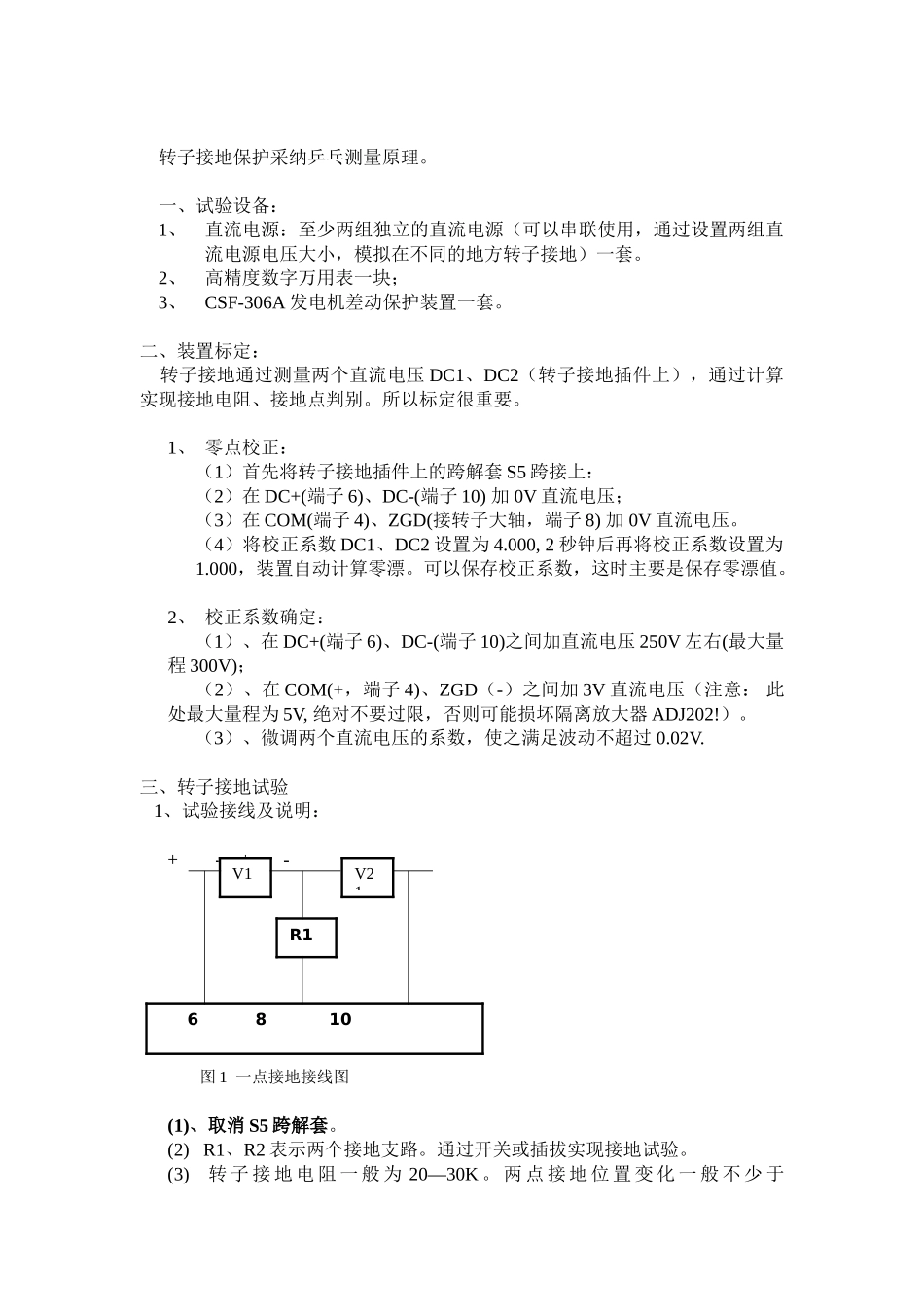

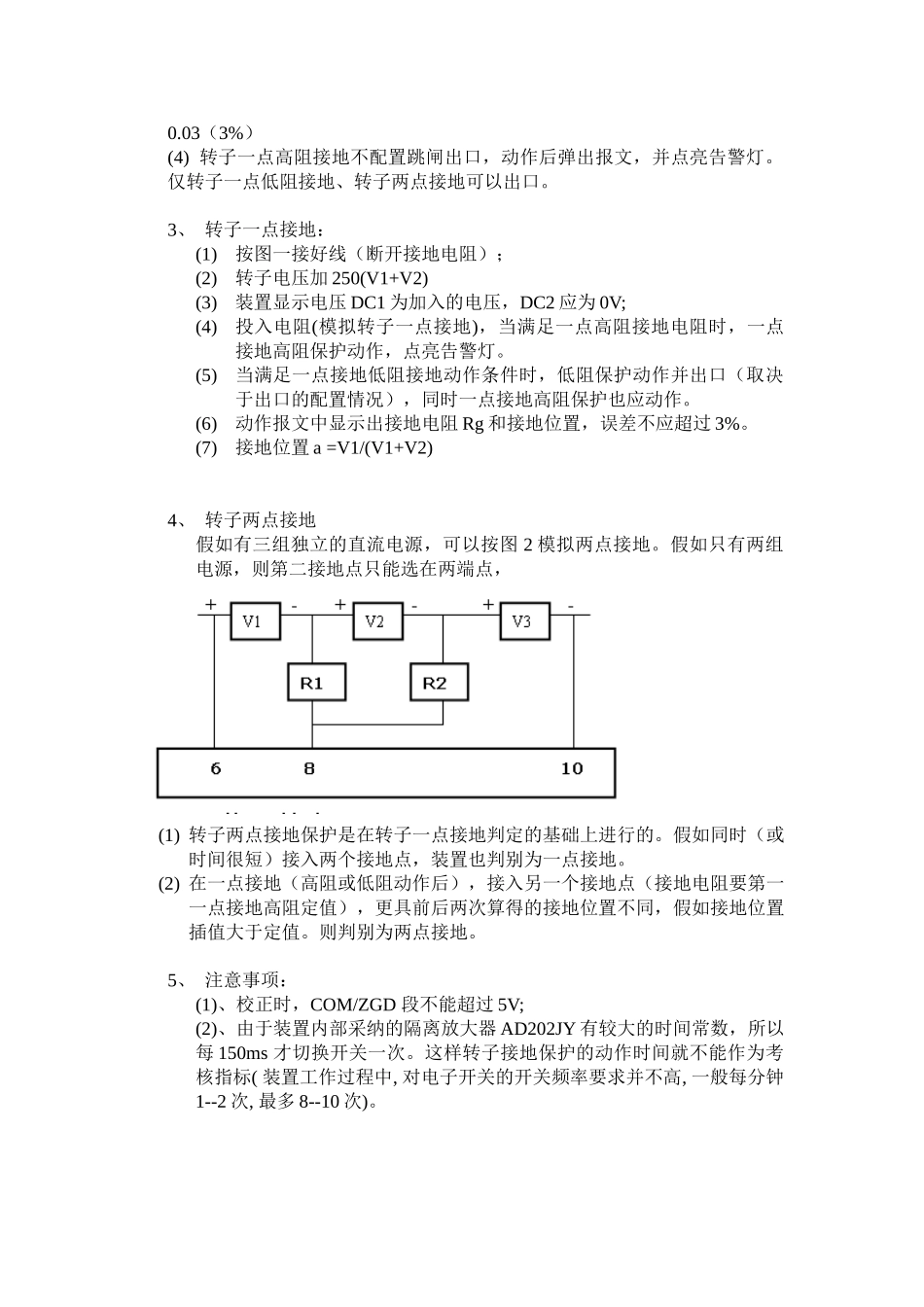

转子接地保护采纳乒乓测量原理。一、试验设备：1、直流电源：至少两组独立的直流电源（可以串联使用，通过设置两组直流电源电压大小，模拟在不同的地方转子接地）一套。2、高精度数字万用表一块；3、CSF-306A 发电机差动保护装置一套。二、装置标定： 转子接地通过测量两个直流电压 DC1、DC2（转子接地插件上），通过计算实现接地电阻、接地点判别。所以标定很重要。 1、 零点校正：（1）首先将转子接地插件上的跨解套 S5 跨接上：（2）在 DC+(端子 6)、DC-(端子 10) 加 0V 直流电压；（3）在 COM(端子 4)、ZGD(接转子大轴，端子 8) 加 0V 直流电压。（4）将校正系数 DC1、DC2 设置为 4.000, 2 秒钟后再将校正系数设置为1.000，装置自动计算零漂。可以保存校正系数，这时主要是保存零漂值。2、 校正系数确定：（1）、在 DC+(端子 6)、DC-(端子 10)之间加直流电压 250V 左右(最大量程 300V)；（2）、在 COM(+，端子 4)、ZGD（-）之间加 3V 直流电压（注意： 此处最大量程为 5V, 绝对不要过限，否则可能损坏隔离放大器 ADJ202!）。（3）、微调两个直流电压的系数，使之满足波动不超过 0.02V.三、转子接地试验 1、试验接线及说明： + - + - 图 1 一点接地接线图(1)、取消 S5 跨解套。(2) R1、R2 表示两个接地支路。通过开关或插拔实现接地试验。(3) 转 子 接 地 电 阻 一 般 为 20—30K 。 两 点 接 地 位 置 变 化 一 般 不 少 于V1 6 8 10 V21R10.03（3%）(4) 转子一点高阻接地不配置跳闸出口，动作后弹出报文，并点亮告警灯。仅转子一点低阻接地、转子两点接地可以出口。3、 转子一点接地：(1)按图一接好线（断开接地电阻）；(2)转子电压加 250(V1+V2)(3)装置显示电压 DC1 为加入的电压，DC2 应为 0V;(4)投入电阻(模拟转子一点接地)，当满足一点高阻接地电阻时，一点接地高阻保护动作，点亮告警灯。(5)当满足一点接地低阻接地动作条件时，低阻保护动作并出口（取决于出口的配置情况），同时一点接地高阻保护也应动作。(6)动作报文中显示出接地电阻 Rg 和接地位置，误差不应超过 3%。(7)接地位置 a =V1/(V1+V2)4、 转子两点接地假如有三组独立的直流电源，可以按图 2 模拟两点接地。假如只有两组电源，则第二接地点只能选在两端点，(1) 转子两点接地保护是在转子一点接地判定的基础上进行的。假如同时（或时间很短）接入两个接地点，装置也判别为...
