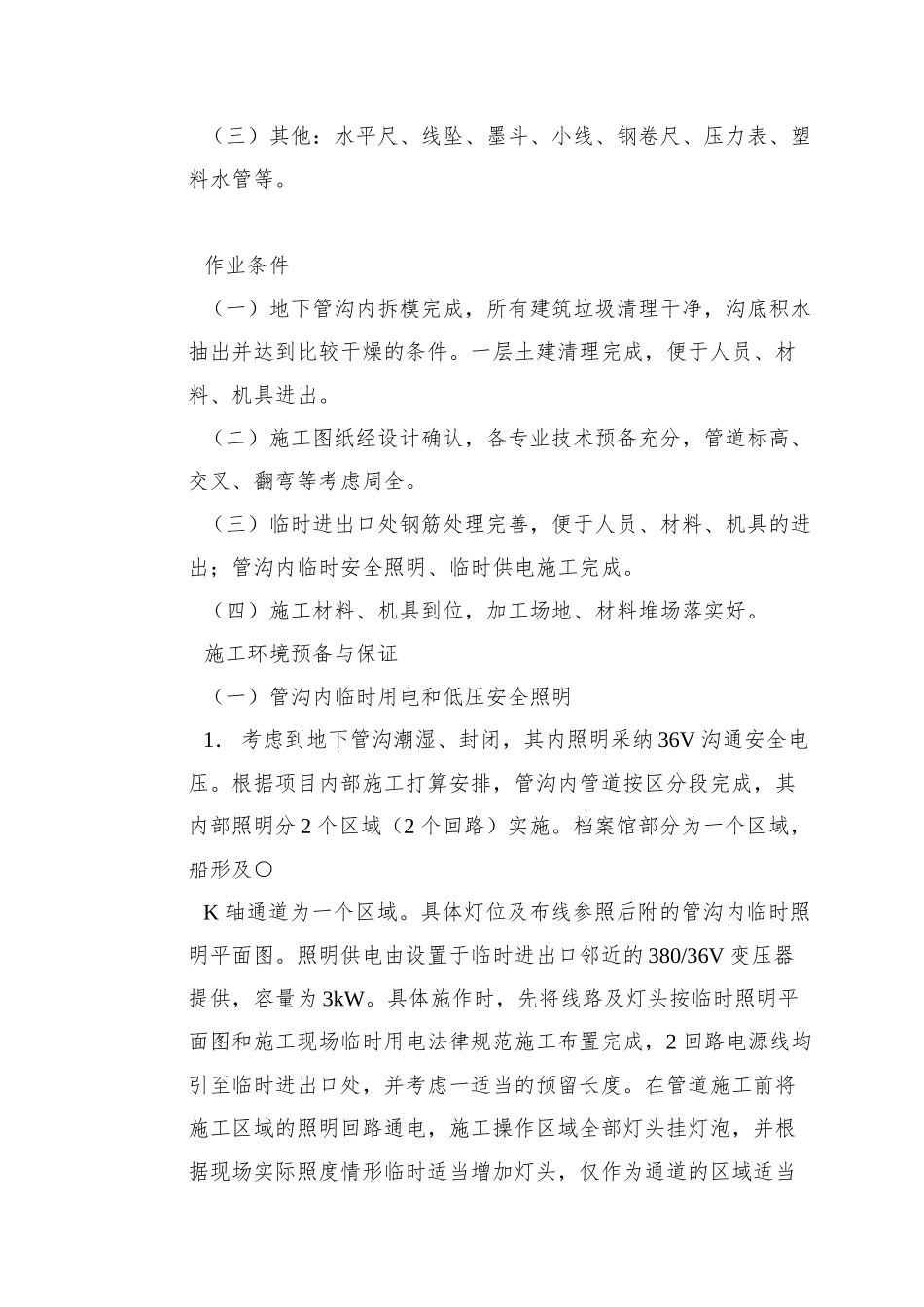

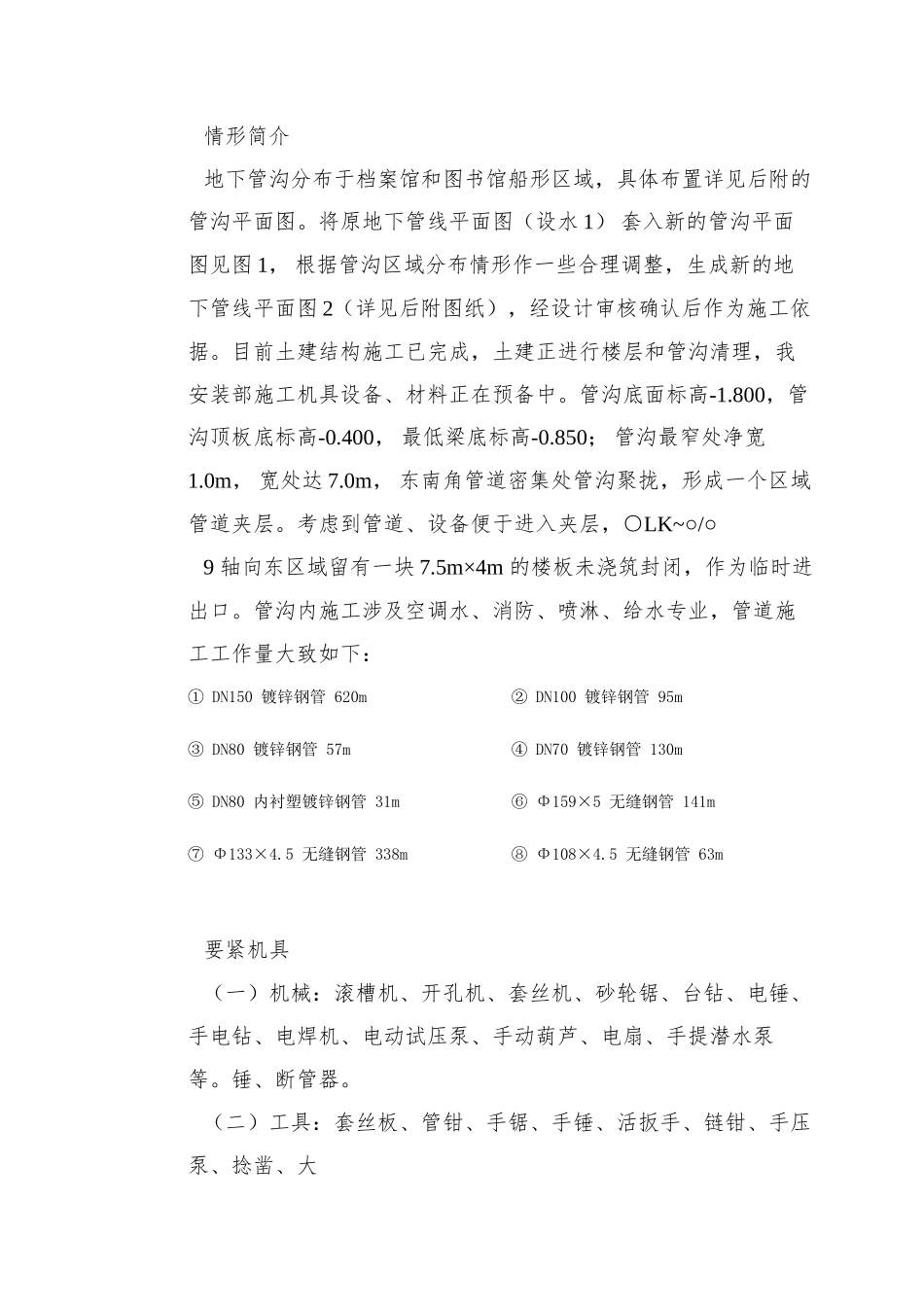

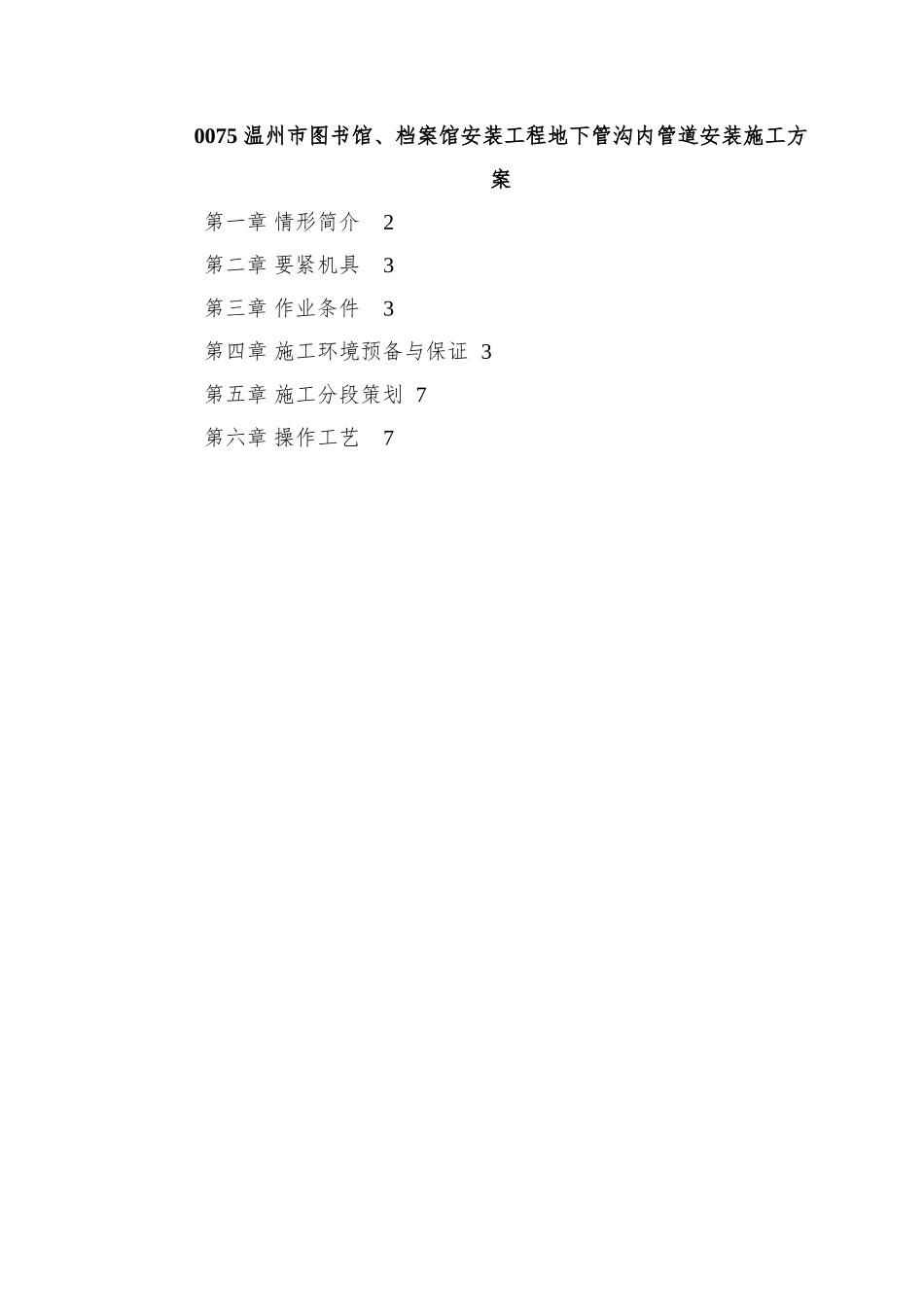

0075 温州市图书馆、档案馆安装工程地下管沟内管道安装施工方案第一章 情形简介2第二章 要紧机具3第三章 作业条件3第四章 施工环境预备与保证 3第五章 施工分段策划 7第六章 操作工艺7情形简介地下管沟分布于档案馆和图书馆船形区域，具体布置详见后附的管沟平面图。将原地下管线平面图（设水 1） 套入新的管沟平面图见图 1， 根据管沟区域分布情形作一些合理调整，生成新的地下管线平面图 2（详见后附图纸），经设计审核确认后作为施工依据。目前土建结构施工已完成，土建正进行楼层和管沟清理，我安装部施工机具设备、材料正在预备中。管沟底面标高-1.800，管沟顶板底标高-0.400， 最低梁底标高-0.850； 管沟最窄处净宽1.0m， 宽处达 7.0m， 东南角管道密集处管沟聚拢，形成一个区域管道夹层。考虑到管道、设备便于进入夹层，○LK~○/○9 轴向东区域留有一块 7.5m×4m 的楼板未浇筑封闭，作为临时进出口。管沟内施工涉及空调水、消防、喷淋、给水专业，管道施工工作量大致如下：① DN150 镀锌钢管 620m ② DN100 镀锌钢管 95m ③ DN80 镀锌钢管 57m ④ DN70 镀锌钢管 130m ⑤ DN80 内衬塑镀锌钢管 31m ⑥ Φ159×5 无缝钢管 141m ⑦ Φ133×4.5 无缝钢管 338m ⑧ Φ108×4.5 无缝钢管 63m 要紧机具（一）机械：滚槽机、开孔机、套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵、手动葫芦、电扇、手提潜水泵等。锤、断管器。（二）工具：套丝板、管钳、手锯、手锤、活扳手、链钳、手压泵、捻凿、大（三）其他：水平尺、线坠、墨斗、小线、钢卷尺、压力表、塑料水管等。作业条件（一）地下管沟内拆模完成，所有建筑垃圾清理干净，沟底积水抽出并达到比较干燥的条件。一层土建清理完成，便于人员、材料、机具进出。（二）施工图纸经设计确认，各专业技术预备充分，管道标高、交叉、翻弯等考虑周全。（三）临时进出口处钢筋处理完善，便于人员、材料、机具的进出；管沟内临时安全照明、临时供电施工完成。（四）施工材料、机具到位，加工场地、材料堆场落实好。施工环境预备与保证（一）管沟内临时用电和低压安全照明1． 考虑到地下管沟潮湿、封闭，其内照明采纳 36V 沟通安全电压。根据项目内部施工打算安排，管沟内管道按区分段完成，其内部照明分 2 个区域（2 个回路）实施。档案馆部分为一个区域，船形及○K 轴通道为一个区域。具体灯位及布线参照后附的管沟内临时照明平...
