4860平米六层学生公寓结构毕业设计

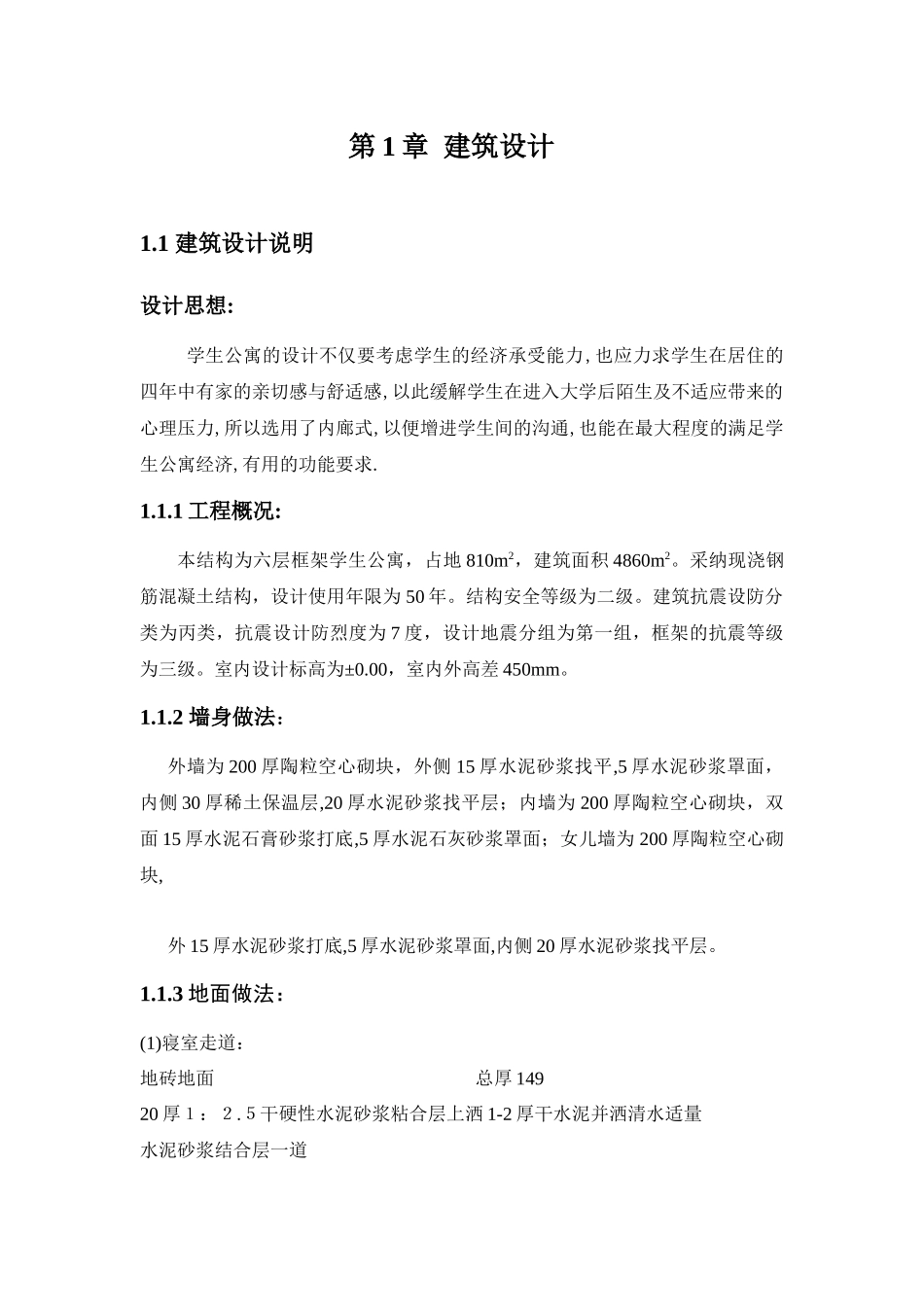

4860平米六层学生公寓结构毕业设计_第1页
1/102
4860平米六层学生公寓结构毕业设计_第2页
2/102
4860平米六层学生公寓结构毕业设计_第3页
3/102
第 1 章 建筑设计1.1 建筑设计说明设计思想:学生公寓的设计不仅要考虑学生的经济承受能力,也应力求学生在居住的四年中有家的亲切感与舒适感,以此缓解学生在进入大学后陌生及不适应带来的心理压力,所以选用了内廊式,以便增进学生间的沟通,也能在最大程度的满足学生公寓经济,有用的功能要求.1.1.1 工程概况:本结构为六层框架学生公寓,占地 810m2,建筑面积 4860m2。采纳现浇钢筋混凝土结构,设计使用年限为 50 年。结构安全等级为二级。建筑抗震设防分类为丙类,抗震设计防烈度为 7 度,设计地震分组为第一组,框架的抗震等级为三级。室内设计标高为±0.00,室内外高差 450mm。1.1.2 墙身做法:外墙为 200 厚陶粒空心砌块,外侧 15 厚水泥砂浆找平,5 厚水泥砂浆罩面,内侧 30 厚稀土保温层,20 厚水泥砂浆找平层;内墙为 200 厚陶粒空心砌块,双面 15 厚水泥石膏砂浆打底,5 厚水泥石灰砂浆罩面;女儿墙为 200 厚陶粒空心砌块,外 15 厚水泥砂浆打底,5 厚水泥砂浆罩面,内侧 20 厚水泥砂浆找平层。1.1.3 地面做法:(1)寝室走道:地砖地面 总厚 14920 厚1:2.5干硬性水泥砂浆粘合层上洒 1-2 厚干水泥并洒清水适量水泥砂浆结合层一道120 厚 C10 混凝土垫层素土夯实基土(2)阳台:地砖面层水泥浆擦缝 总厚 13920 厚 1:2.5 干硬性水泥砂浆结合层,上洒 1-2 厚干水泥并洒清水适量改性沥青一布四涂防水层100 厚 C10 混凝土垫层找坡表面赶平素土夯实基土(3)卫生间:地砖面层水泥浆擦缝 总厚 139素土夯实基土改性沥青一布四涂防水层90 厚 C10 混凝土垫层找坡表面赶平素土夯实基土1.1.4 楼面做法:(1)一般楼地面,走道:地砖面层水泥浆擦缝 56mm,1.09KN/m20 厚 1:2.5 干硬性水泥砂浆结合层,上洒 1-2 厚干水泥并洒清水适量.25 厚 1:2.5 水泥砂浆找平层水泥浆结合层一道120 厚 C10 现浇板20 厚板底抹灰找平 总厚 106mm(2)阳台: 地砖面层水泥浆擦缝 56mm,1.10KN/m20 厚 1:2.5 干硬性水泥砂浆结合层,上洒 1-2 厚干水泥并洒清水适量.改性沥青一布四涂防水层1:2.5 水泥砂浆找平层,最薄处 20 厚水泥浆结合层一道110 厚 C10 现浇板20 厚板底抹灰找平 总厚 186mm(3)卫生间:100 厚现浇板,其余构造同阳台总厚 176mm1.1.5 屋面做法:SBS 防水层30 厚细石混凝土找平层陶粒混凝土并找平(平均厚 115mm)125 厚加气混凝土块保温层100 厚现浇混凝土板20 板底抹灰找平1.1.6 门窗做法...
