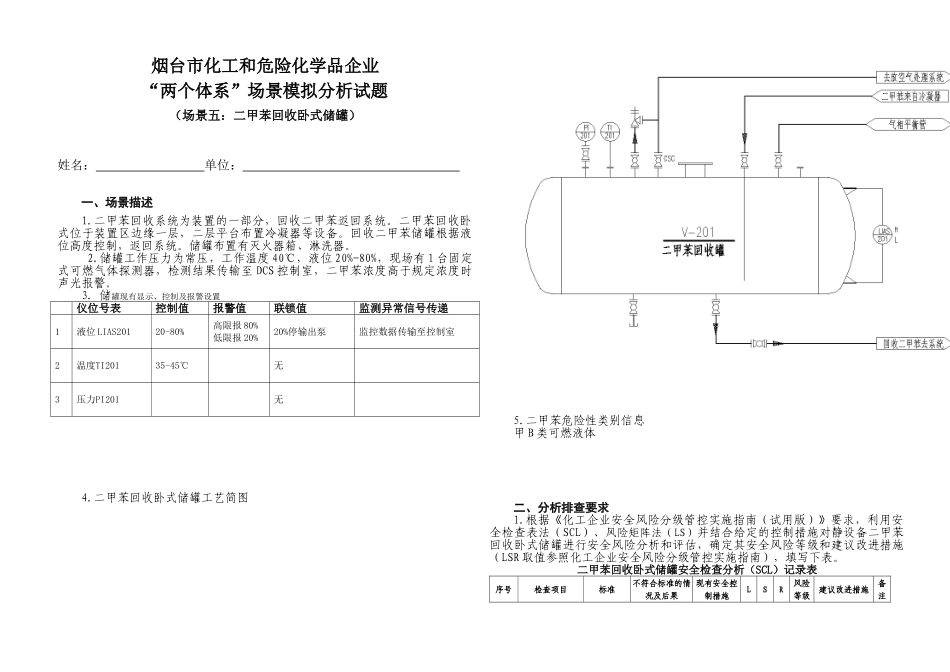

烟台市化工和危险化学品企业 “两个体系”场景模拟分析试题（场景五：二甲苯回收卧式储罐）姓名： 单位： 一、场景描述1.二甲苯回收系统为装置的一部分，回收二甲苯返回系统。二甲苯回收卧式位于装置区边缘一层，二层平台布置冷凝器等设备。回收二甲苯储罐根据液位高度控制，返回系统。储罐布置有灭火器箱、淋洗器。 2.储罐工作压力为常压，工作温度 40℃，液位 20%-80%，现场有 1 台固定式可燃气体探测器，检测结果传输至 DCS 控制室，二甲苯浓度高于规定浓度时声光报警。3. 储罐现有显示、控制及报警设置仪位号表控制值报警值联锁值监测异常信号传递1液位 LIAS20120-80%高限报 80%低限报 20%20%停输出泵监控数据传输至控制室2温度TI20135-45℃无3压力PI201无4.二甲苯回收卧式储罐工艺简图5.二甲苯危险性类别信息甲 B 类可燃液体二、分析排查要求1.根据《化工企业安全风险分级管控实施指南（试用版）》要求，利用安全检查表法（SCL）、风险矩阵法（LS）并结合给定的控制措施对静设备二甲苯回收卧式储罐进行安全风险分析和评估，确定其安全风险等级和建议改进措施（LSR 取值参照化工企业安全风险分级管控实施指南），填写下表。二甲苯回收卧式储罐安全检查分析（SCL）记录表序号检查项目标准不符合标准的情况及后果现有安全控制措施LSR风险等级建议改进措施备注 分析人员： 审定人： 日期： 2.根据风险分析结果，编制二甲苯回收卧式储罐隐患排查表二甲苯回收卧式储罐隐患排查表排查地点: 排查时间： 排查人： 序号排查标准排查情况整改责任人整改期限
