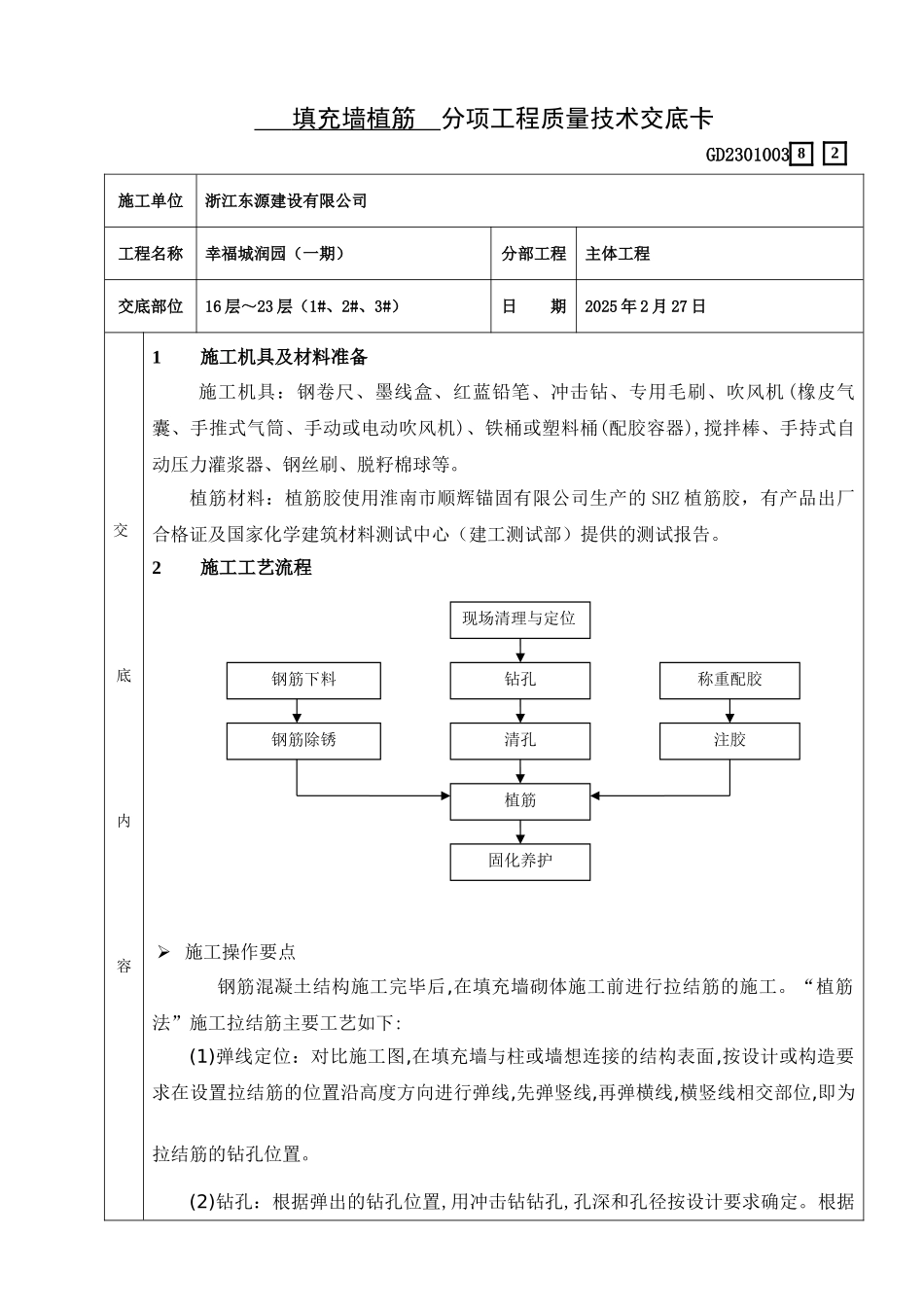

填充墙植筋 分项工程质量技术交底卡GD2301003 施工单位浙江东源建设有限公司工程名称幸福城润园（一期）分部工程主体工程交底部位16 层～23 层（1#、2#、3#）日 期2025 年 2 月 27 日交底内容1施工机具及材料准备施工机具：钢卷尺、墨线盒、红蓝铅笔、冲击钻、专用毛刷、吹风机 (橡皮气囊、手推式气筒、手动或电动吹风机)、铁桶或塑料桶(配胶容器),搅拌棒、手持式自动压力灌浆器、钢丝刷、脱籽棉球等。植筋材料：植筋胶使用淮南市顺辉锚固有限公司生产的 SHZ 植筋胶，有产品出厂合格证及国家化学建筑材料测试中心（建工测试部）提供的测试报告。2施工工艺流程 施工操作要点钢筋混凝土结构施工完毕后,在填充墙砌体施工前进行拉结筋的施工。“植筋法”施工拉结筋主要工艺如下:(1)弹线定位：对比施工图,在填充墙与柱或墙想连接的结构表面,按设计或构造要求在设置拉结筋的位置沿高度方向进行弹线,先弹竖线,再弹横线,横竖线相交部位,即为拉结筋的钻孔位置。 (2)钻孔：根据弹出的钻孔位置,用冲击钻钻孔,孔深和孔径按设计要求确定。根据现场清理与定位钻孔清孔植筋固化养护钢筋下料钢筋除锈称重配胶注胶82交底内容本工程砌体结构方案，植筋采纳了 Φ6，C8，C10 三种规格的钢筋。当设计无要求时，孔深按 10d 且不小于 100mm 控制，当设计具体要求时按设计施工。孔径按 D=d+4mm 控制，钻孔时要使用冲击钻垂直于结构表面均匀钻入,以便控制钻孔的垂直。孔深用冲击钻上顶杆控制,如钻孔时遇到柱(墙)主筋,可把钻孔位置水平平移一个钢筋直径的位置,重新钻入,原钻出的未成型废孔用 1:1 水泥砂浆筋钻孔位置有可能重合,则需根据砌块模数适当调整箍筋或混凝土墙体水平筋,根据灰缝大小适当调整钻孔位置,废孔仍采纳前面所述方法进行处理。 (3)清孔：钻孔完成一个结构面后,可进行清孔操作。清孔的目的是要吹清内粉尘,采纳专用毛刷和吹风机(橡皮气囊、手推式气筒或手动、电动吹风机)配合进行。清孔时用“四吹三刷”法,即先吹清孔浮尘,然后用专用毛刷清刷孔壁,清刷时毛刷在孔内抽拉转动,如此反复吹刷,清理洁净孔内无法达到设计的粘结强度,影响拉结质量,所以在清孔时严禁用水冲刷。 (4)配胶：本工程植筋胶需进行现场配胶。配胶前要进行植筋准备工作的检查,保证钻孔、清孔工作已完成一个施工段,并已组织验收,做好隐蔽工程验收记录,同时拉结钢筋已准备就绪,达到植筋操作准备工作要求。配胶要根据所划分的施工段用量进行配制。配胶比例可按选用的...
