9层框架宾馆毕业设计含计算书

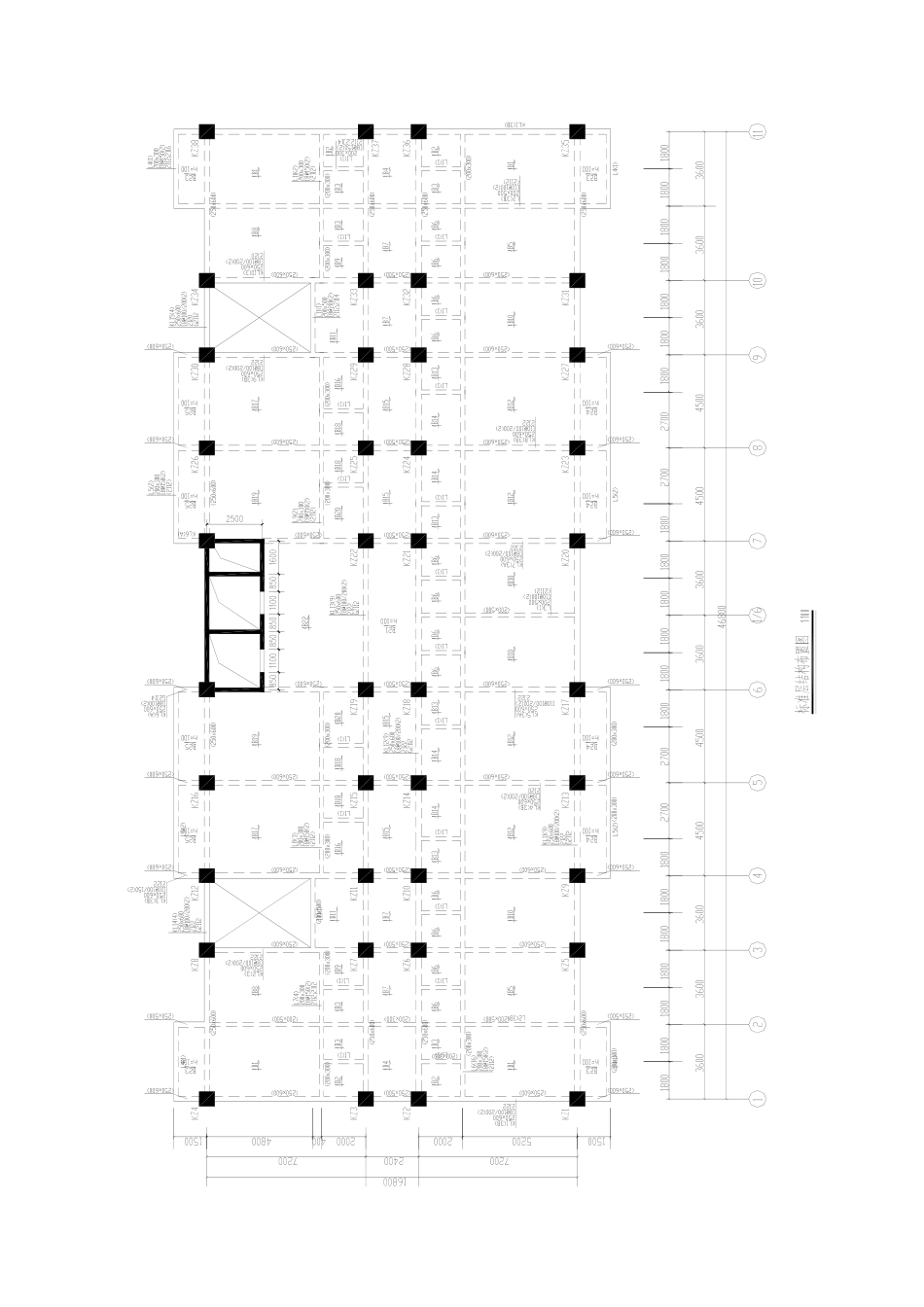

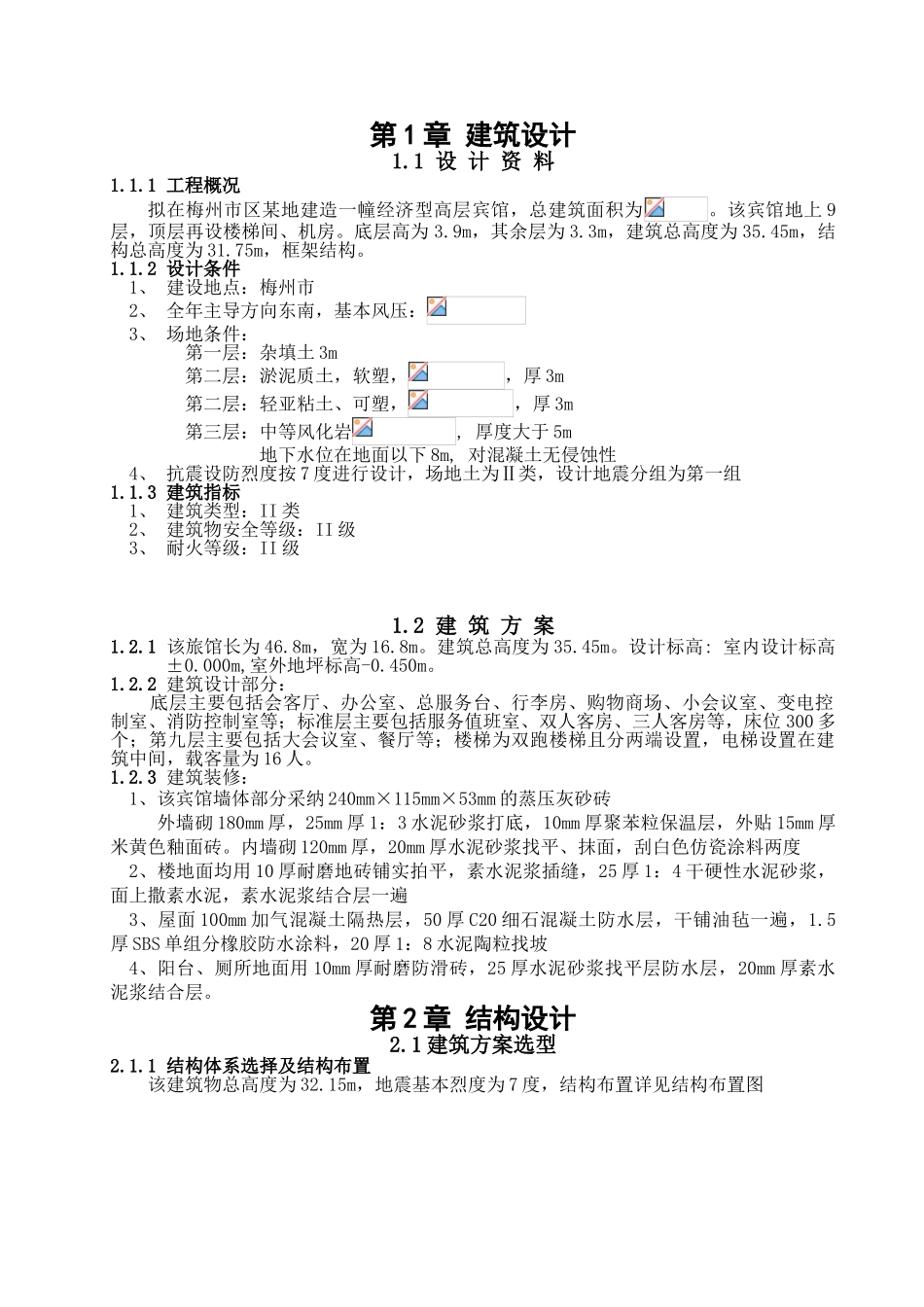

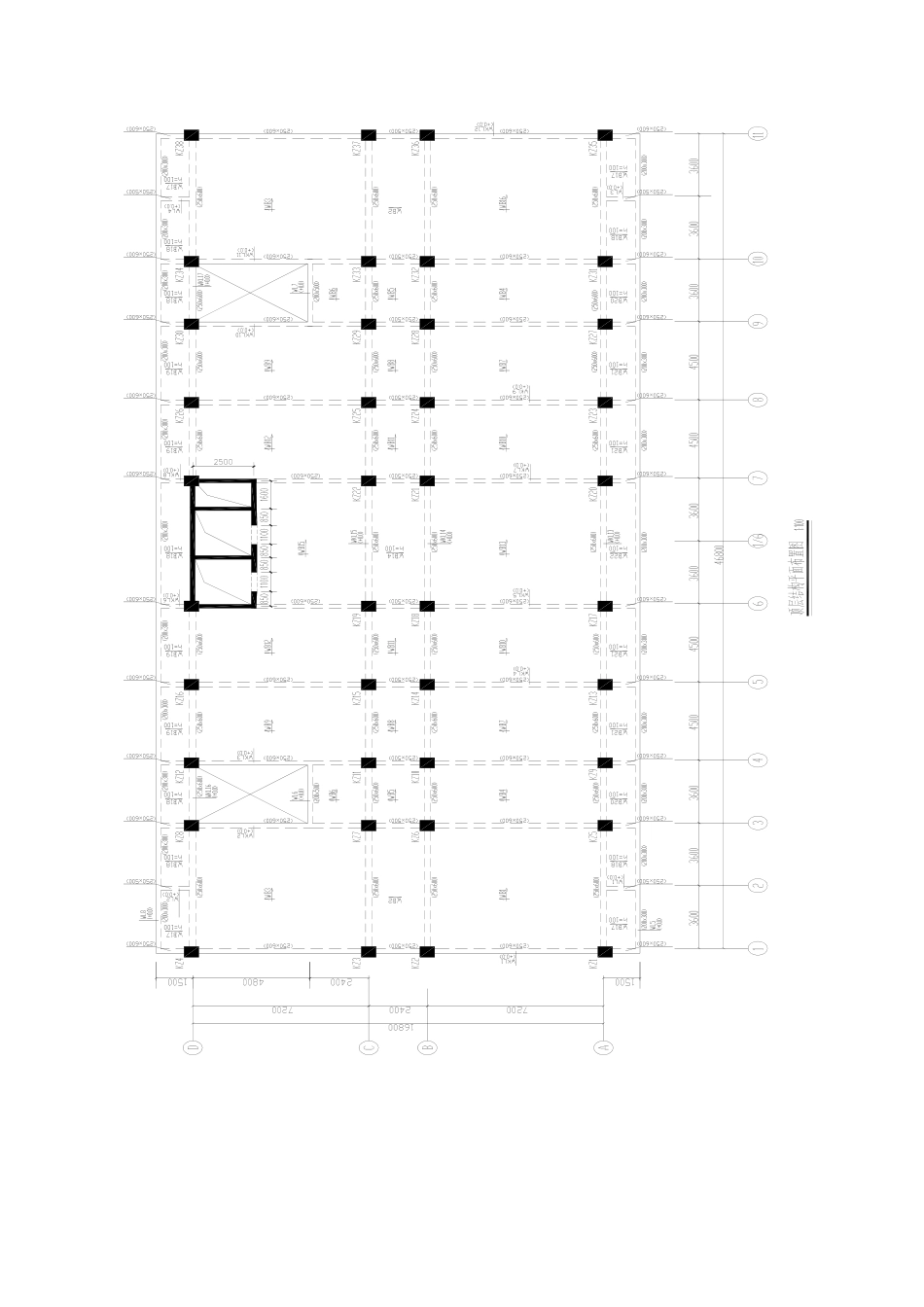

第 1 章 建筑设计1.1 设 计 资 料1.1.1 工程概况拟在梅州市区某地建造一幢经济型高层宾馆，总建筑面积为。该宾馆地上 9层，顶层再设楼梯间、机房。底层高为 3.9m，其余层为 3.3m，建筑总高度为 35.45m，结构总高度为 31.75m，框架结构。1.1.2 设计条件1、 建设地点：梅州市2、 全年主导方向东南，基本风压：3、 场地条件：第一层：杂填土 3m第二层：淤泥质土，软塑，，厚 3m第二层：轻亚粘土、可塑，，厚 3m第三层：中等风化岩, 厚度大于 5m地下水位在地面以下 8m, 对混凝土无侵蚀性4、 抗震设防烈度按 7 度进行设计，场地土为Ⅱ类，设计地震分组为第一组1.1.3 建筑指标1、 建筑类型：II 类2、 建筑物安全等级：II 级3、 耐火等级：II 级1.2 建 筑 方 案1.2.1 该旅馆长为 46.8m，宽为 16.8m。建筑总高度为 35.45m。设计标高: 室内设计标高±0.000m,室外地坪标高-0.450m。1.2.2 建筑设计部分： 底层主要包括会客厅、办公室、总服务台、行李房、购物商场、小会议室、变电控制室、消防控制室等；标准层主要包括服务值班室、双人客房、三人客房等，床位 300 多个；第九层主要包括大会议室、餐厅等；楼梯为双跑楼梯且分两端设置，电梯设置在建筑中间，载客量为 16 人。1.2.3 建筑装修：1、该宾馆墙体部分采纳 240mm×115mm×53mm 的蒸压灰砂砖外墙砌 180mm 厚，25mm 厚 1：3 水泥砂浆打底，10mm 厚聚苯粒保温层，外贴 15mm 厚米黄色釉面砖。内墙砌 120mm 厚，20mm 厚水泥砂浆找平、抹面，刮白色仿瓷涂料两度2、楼地面均用 10 厚耐磨地砖铺实拍平，素水泥浆插缝，25 厚 1：4 干硬性水泥砂浆，面上撒素水泥，素水泥浆结合层一遍3、屋面 100mm 加气混凝土隔热层，50 厚 C20 细石混凝土防水层，干铺油毡一遍，1.5厚 SBS 单组分橡胶防水涂料，20 厚 1：8 水泥陶粒找坡4、阳台、厕所地面用 10mm 厚耐磨防滑砖，25 厚水泥砂浆找平层防水层，20mm 厚素水泥浆结合层。第 2 章 结构设计2.1 建筑方案选型2.1.1 结构体系选择及结构布置该建筑物总高度为 32.15m，地震基本烈度为 7 度，结构布置详见结构布置图确定场地类别，结构抗震等级及地震分组 1、 确定场地类别：场地土类别为Ⅱ类 2、 结构抗震等级：本设计设防烈度为 7 度，且本建筑物为 A 级高度的高层建筑，建筑物高度为，按二级抗震等级计算 3、 设计地震分组：第一组2.1.2 基础选型基础采纳人工挖...
