A1充金属焊接的冷加工或热加工碳钢接管RCCM中文版法国民用核电标准VIP专享

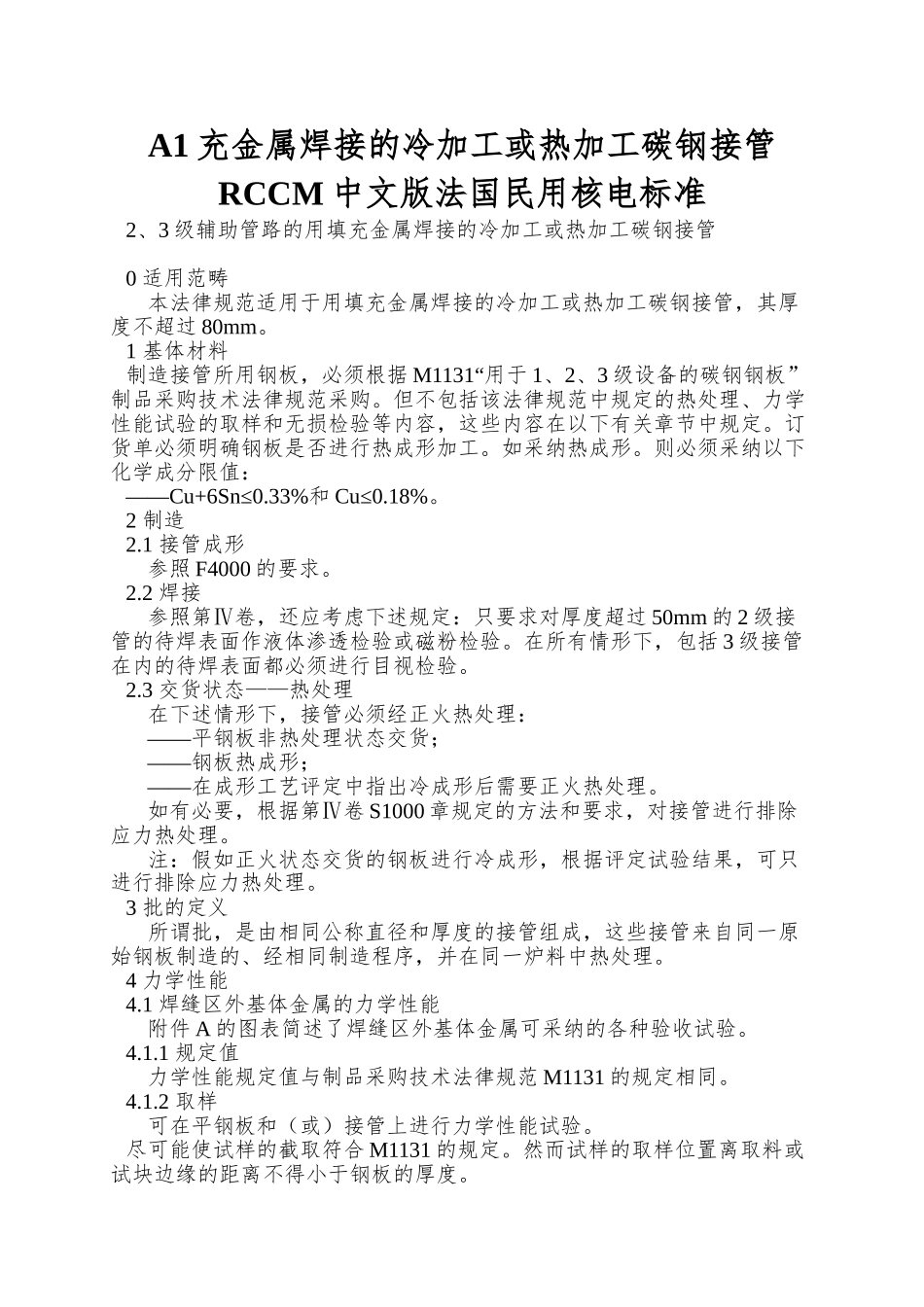

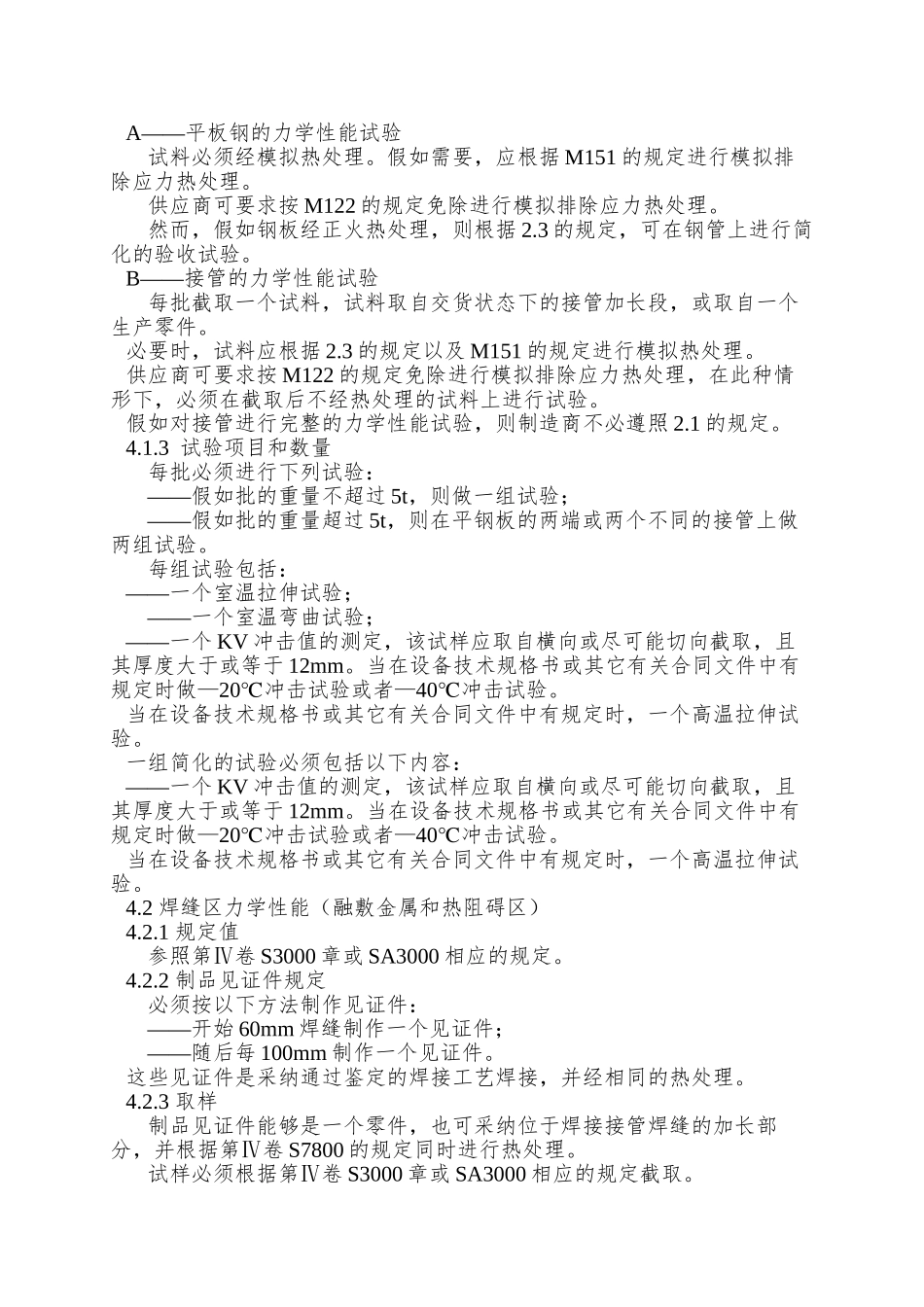

A1 充金属焊接的冷加工或热加工碳钢接管RCCM 中文版法国民用核电标准2、3 级辅助管路的用填充金属焊接的冷加工或热加工碳钢接管0 适用范畴 本法律规范适用于用填充金属焊接的冷加工或热加工碳钢接管，其厚度不超过 80mm。1 基体材料制造接管所用钢板，必须根据 M1131“用于 1、2、3 级设备的碳钢钢板”制品采购技术法律规范采购。但不包括该法律规范中规定的热处理、力学性能试验的取样和无损检验等内容，这些内容在以下有关章节中规定。订货单必须明确钢板是否进行热成形加工。如采纳热成形。则必须采纳以下化学成分限值：——Cu+6Sn≤0.33%和 Cu≤0.18%。2 制造2.1 接管成形 参照 F4000 的要求。2.2 焊接 参照第Ⅳ卷，还应考虑下述规定：只要求对厚度超过 50mm 的 2 级接管的待焊表面作液体渗透检验或磁粉检验。在所有情形下，包括 3 级接管在内的待焊表面都必须进行目视检验。2.3 交货状态——热处理 在下述情形下，接管必须经正火热处理： ——平钢板非热处理状态交货； ——钢板热成形； ——在成形工艺评定中指出冷成形后需要正火热处理。 如有必要，根据第Ⅳ卷 S1000 章规定的方法和要求，对接管进行排除应力热处理。 注：假如正火状态交货的钢板进行冷成形，根据评定试验结果，可只进行排除应力热处理。 3 批的定义 所谓批，是由相同公称直径和厚度的接管组成，这些接管来自同一原始钢板制造的、经相同制造程序，并在同一炉料中热处理。4 力学性能4.1 焊缝区外基体金属的力学性能 附件 A 的图表简述了焊缝区外基体金属可采纳的各种验收试验。4.1.1 规定值 力学性能规定值与制品采购技术法律规范 M1131 的规定相同。4.1.2 取样 可在平钢板和（或）接管上进行力学性能试验。尽可能使试样的截取符合 M1131 的规定。然而试样的取样位置离取料或试块边缘的距离不得小于钢板的厚度。A——平板钢的力学性能试验 试料必须经模拟热处理。假如需要，应根据 M151 的规定进行模拟排除应力热处理。 供应商可要求按 M122 的规定免除进行模拟排除应力热处理。 然而，假如钢板经正火热处理，则根据 2.3 的规定，可在钢管上进行简化的验收试验。B——接管的力学性能试验 每批截取一个试料，试料取自交货状态下的接管加长段，或取自一个生产零件。必要时，试料应根据 2.3 的规定以及 M151 的规定进行模拟热处理。供应商可要求按 M122 的规定免除进行模拟排除应力热处理，在此种情形下，必...
