BIM在建筑施工中的应用研究

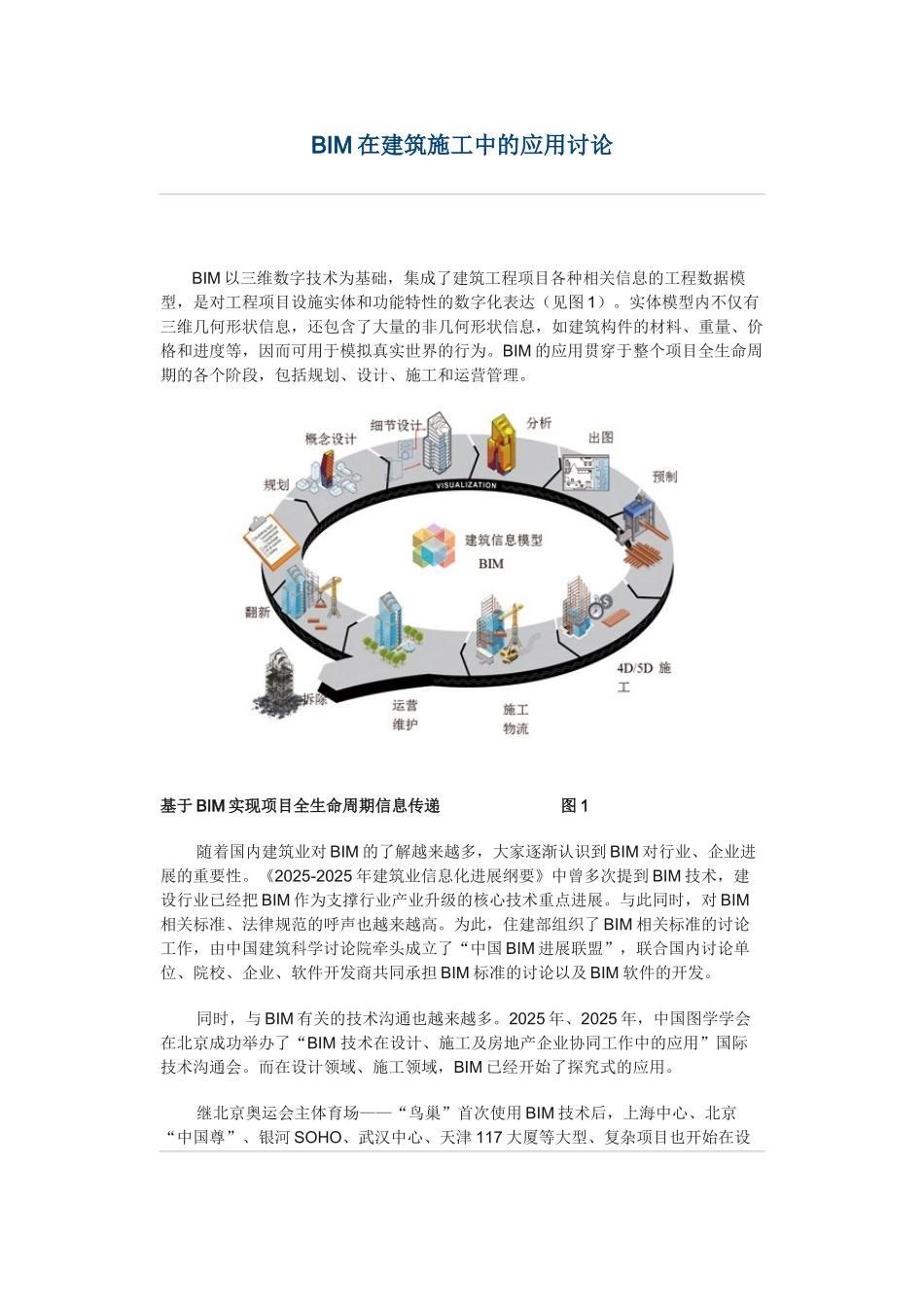

BIM 在建筑施工中的应用讨论 BIM 以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型，是对工程项目设施实体和功能特性的数字化表达（见图 1）。实体模型内不仅有三维几何形状信息，还包含了大量的非几何形状信息，如建筑构件的材料、重量、价格和进度等，因而可用于模拟真实世界的行为。BIM 的应用贯穿于整个项目全生命周期的各个阶段，包括规划、设计、施工和运营管理。基于 BIM 实现项目全生命周期信息传递 图 1 随着国内建筑业对 BIM 的了解越来越多，大家逐渐认识到 BIM 对行业、企业进展的重要性。《2025-2025 年建筑业信息化进展纲要》中曾多次提到 BIM 技术，建设行业已经把 BIM 作为支撑行业产业升级的核心技术重点进展。与此同时，对 BIM相关标准、法律规范的呼声也越来越高。为此，住建部组织了 BIM 相关标准的讨论工作，由中国建筑科学讨论院牵头成立了“中国 BIM 进展联盟”，联合国内讨论单位、院校、企业、软件开发商共同承担 BIM 标准的讨论以及 BIM 软件的开发。 同时，与 BIM 有关的技术沟通也越来越多。2025 年、2025 年，中国图学学会在北京成功举办了“BIM 技术在设计、施工及房地产企业协同工作中的应用”国际技术沟通会。而在设计领域、施工领域，BIM 已经开始了探究式的应用。 继北京奥运会主体育场——“鸟巢”首次使用 BIM 技术后，上海中心、北京“中国尊”、银河 SOHO、武汉中心、天津 117 大厦等大型、复杂项目也开始在设计和施工阶段采纳 BIM 技术。 BIM 在施工阶段的应用，所带来的优势主要体现在六大方面：可视化展示、施工工序及工艺模拟、机电专业深化设计、施工进度模拟、施工成本管理和数字化构件加工。 可视化展示。如利用设计院提供的二维图纸建立土建结构及机电 BIM 模型（见图 2），基于 BIM 的精装修（见图 3），BIM 模型的整合（见图 4）。土建结构及机电 BIM 模型 图 2基于 BIM 的精装修 图 3云南科技馆各专业整合模型 图 4 施工工序及工艺模拟。如对施工方案的验证（见图 5），BIM 技术在深基坑中的应用（见图 6），对于复杂结构的梁柱节点进行模拟以反映施工现场实际工序情况（见图 7）。钢结构在吊装过程中的碰撞验证 图 5建研院新科研大楼基坑支护、桩基础、锚杆模型的建立 图 6对复杂节点的模拟 图 7 机电专业深化设计。建立机电专业 BIM 模型，实现碰撞检查、管线综合、数字化加工、预构件加...
