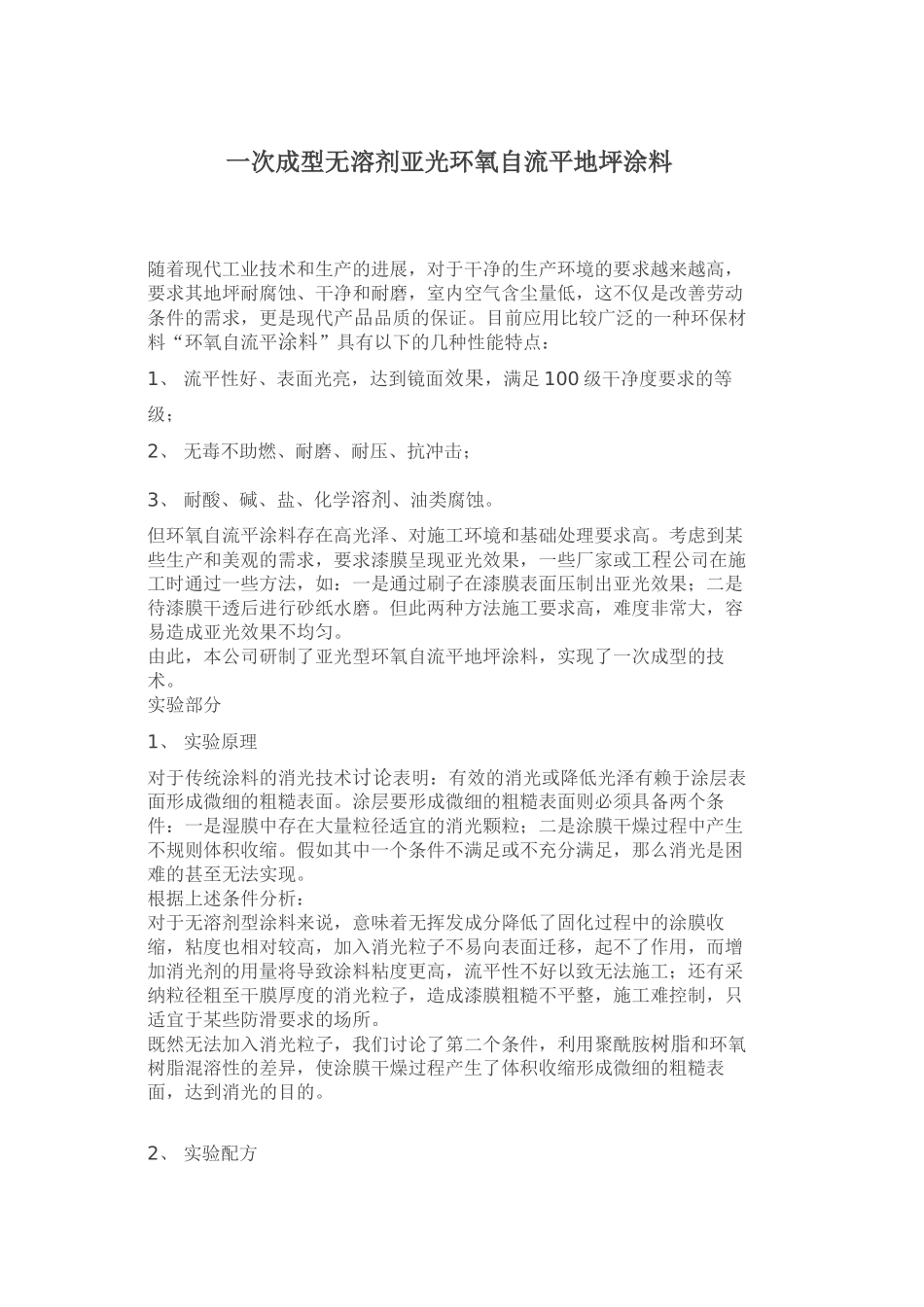

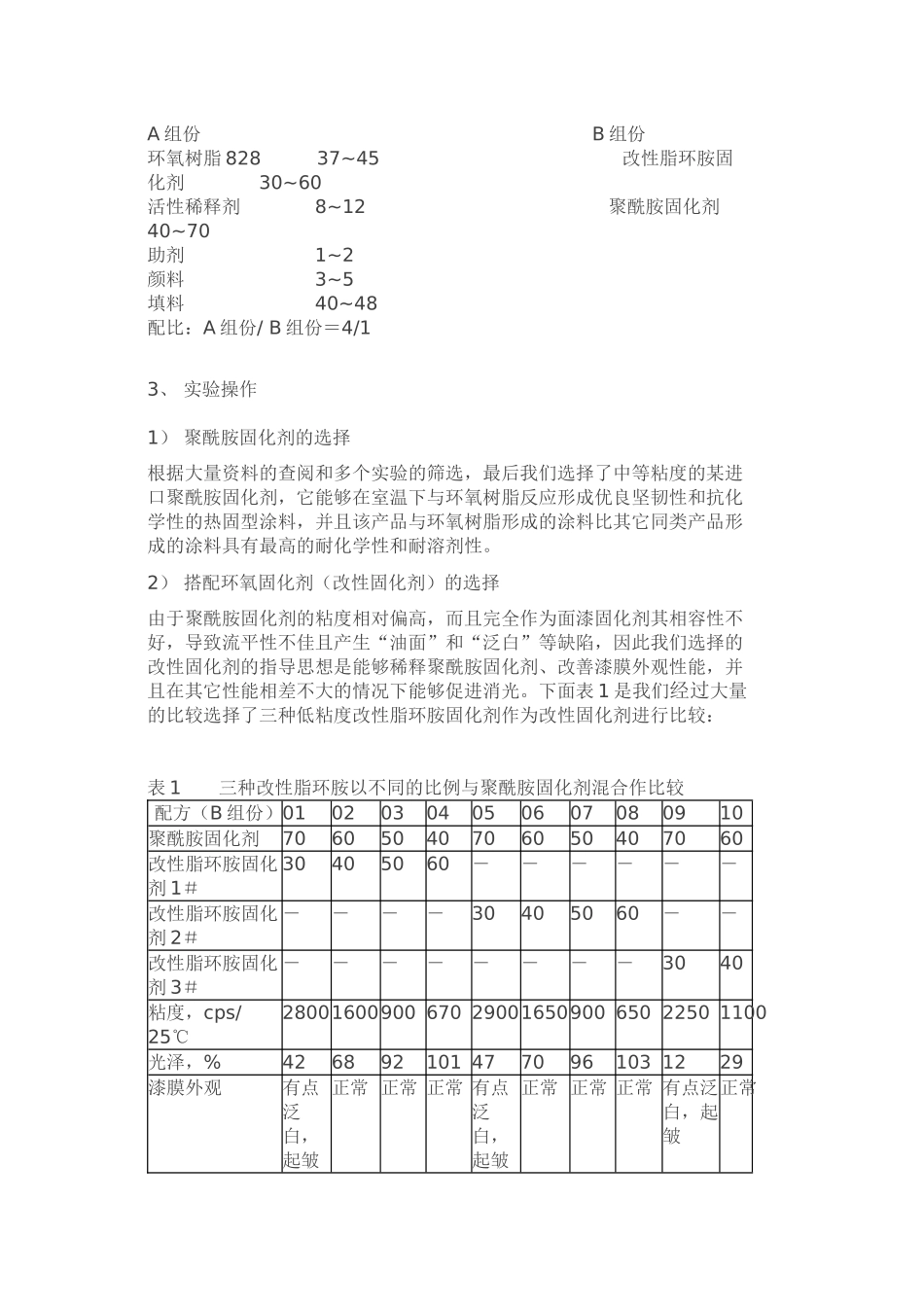

一次成型无溶剂亚光环氧自流平地坪涂料 随着现代工业技术和生产的进展，对于干净的生产环境的要求越来越高，要求其地坪耐腐蚀、干净和耐磨，室内空气含尘量低，这不仅是改善劳动条件的需求，更是现代产品品质的保证。目前应用比较广泛的一种环保材料“环氧自流平涂料”具有以下的几种性能特点：1、 流平性好、表面光亮，达到镜面效果，满足 100 级干净度要求的等级；2、 无毒不助燃、耐磨、耐压、抗冲击；3、 耐酸、碱、盐、化学溶剂、油类腐蚀。但环氧自流平涂料存在高光泽、对施工环境和基础处理要求高。考虑到某些生产和美观的需求，要求漆膜呈现亚光效果，一些厂家或工程公司在施工时通过一些方法，如：一是通过刷子在漆膜表面压制出亚光效果；二是待漆膜干透后进行砂纸水磨。但此两种方法施工要求高，难度非常大，容易造成亚光效果不均匀。由此，本公司研制了亚光型环氧自流平地坪涂料，实现了一次成型的技术。实验部分1、 实验原理对于传统涂料的消光技术讨论表明：有效的消光或降低光泽有赖于涂层表面形成微细的粗糙表面。涂层要形成微细的粗糙表面则必须具备两个条件：一是湿膜中存在大量粒径适宜的消光颗粒；二是涂膜干燥过程中产生不规则体积收缩。假如其中一个条件不满足或不充分满足，那么消光是困难的甚至无法实现。根据上述条件分析：对于无溶剂型涂料来说，意味着无挥发成分降低了固化过程中的涂膜收缩，粘度也相对较高，加入消光粒子不易向表面迁移，起不了作用，而增加消光剂的用量将导致涂料粘度更高，流平性不好以致无法施工；还有采纳粒径粗至干膜厚度的消光粒子，造成漆膜粗糙不平整，施工难控制，只适宜于某些防滑要求的场所。既然无法加入消光粒子，我们讨论了第二个条件，利用聚酰胺树脂和环氧树脂混溶性的差异，使涂膜干燥过程产生了体积收缩形成微细的粗糙表面，达到消光的目的。2、 实验配方A 组份 B 组份环氧树脂 828 37~45 改性脂环胺固化剂 30~60活性稀释剂 8~12 聚酰胺固化剂 40~70助剂 1~2颜料 3~5填料 40~48配比：A 组份/ B 组份＝4/13、 实验操作1） 聚酰胺固化剂的选择根据大量资料的查阅和多个实验的筛选，最后我们选择了中等粘度的某进口聚酰胺固化剂，它能够在室温下与环氧树脂反应形成优良坚韧性和抗化学性的热固型涂料，并且该产品与环氧树脂形成的涂料比其它同类产品形成的涂料具有最高的耐化学性和耐溶剂性。2） 搭配环氧固化剂（改性固化剂）的选择由于聚酰胺固化剂的粘度...
