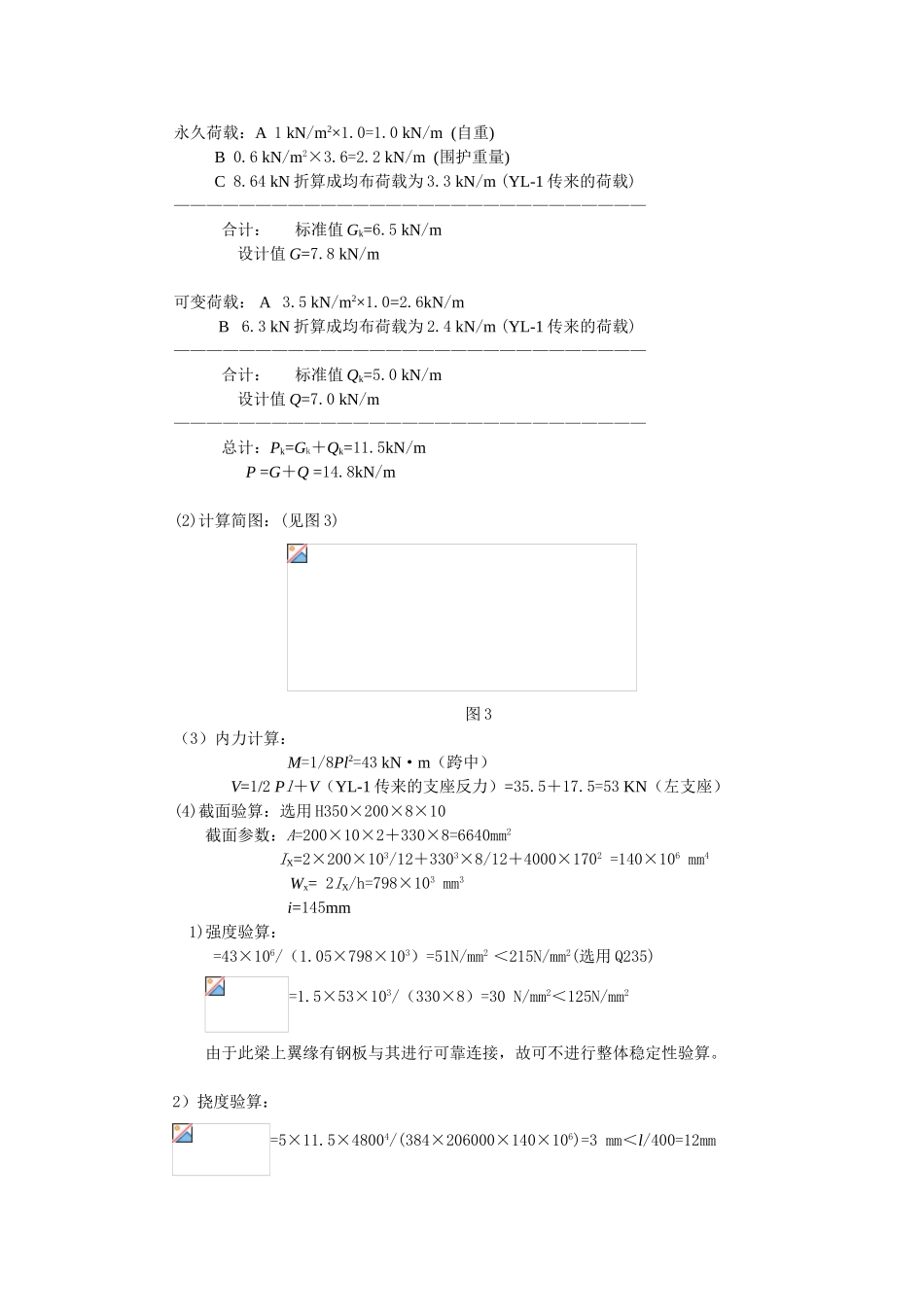

三星堆宾馆西门店消防通道计算书一、荷载取值：1．恒载：（1）结构自重： 1kN/m2 (花纹钢板的重量和钢梁的重量)（2）外围护自重：0.6 kN/m2 (铝塑板、窗子重量)2．活载：（1）3.5 kN/m2 （考虑该楼梯的重要性，将此值做了增大处理）二、结构布置：（见图 1）图 1三、结构计算：1．YL-1 的计算：（l=4.8m)（1）荷载统计：永久荷载：A 1 kN/m2×0.75=0.75 kN/m (自重) B 0.6 kN/m2×3.6=2.2 kN/m (围护重量)—————————————————————————————合计： 标准值 Gk=3 kN/m 设计值 G=3.6 kN/m可变荷载： A 3.5 kN/m2×0.75=2.6kN/m—————————————————————————————合计： 标准值 Qk=2.6 kN/m 设计值 Q=3.64 kN/m—————————————————————————————总计：Pk=Gk＋Qk=5.6 kN/m P =G＋Q =7.3 kN/m(2)计算简图：(见图 2)图 2（3）内力计算： M=1/8Pl2=21 kN·m（跨中） V=1/2 Pl=17.5 KN（支座）(4)截面验算： 选用[30，截面参数：A=40.47cm2 ,Wx=387.2cm3 ，ix=12cm,I=5808.3 cm41）强度验算： =21×106/（1.05×387.2×103）=51.6N/mm2 ＜215N/mm2(选用 Q235)=1.5×17.5×103/[(300-32)×6.5]=15 N/mm2＜125N/mm2由于此梁上翼缘有钢板与其进行可靠连接，故可不进行整体稳定性验算，同时选用的是型材，可不进行局稳定性的验算。2）挠度验算：=5×5.6×48004/(384×206000×5808.3×104)=3.3mm＜l/400=12mm******************************************************************************2.GL-1 验算：（l=4.8m)（1）荷载统计：永久荷载：A 1 kN/m2×1.0=1.0 kN/m (自重) B 0.6 kN/m2×3.6=2.2 kN/m (围护重量) C 8.64 kN 折算成均布荷载为 3.3 kN/m (YL-1 传来的荷载)—————————————————————————————合计： 标准值 Gk=6.5 kN/m 设计值 G=7.8 kN/m可变荷载： A 3.5 kN/m2×1.0=2.6kN/m B 6.3 kN 折算成均布荷载为 2.4 kN/m (YL-1 传来的荷载)—————————————————————————————合计： 标准值 Qk=5.0 kN/m 设计值 Q=7.0 kN/m—————————————————————————————总计：Pk=Gk＋Qk=11.5kN/m P =G＋Q =14.8kN/m(2)计算简图：(见图 3)图 3（3）内力计算： M=1/8Pl2=43 kN·m（跨中） V=1/2...
