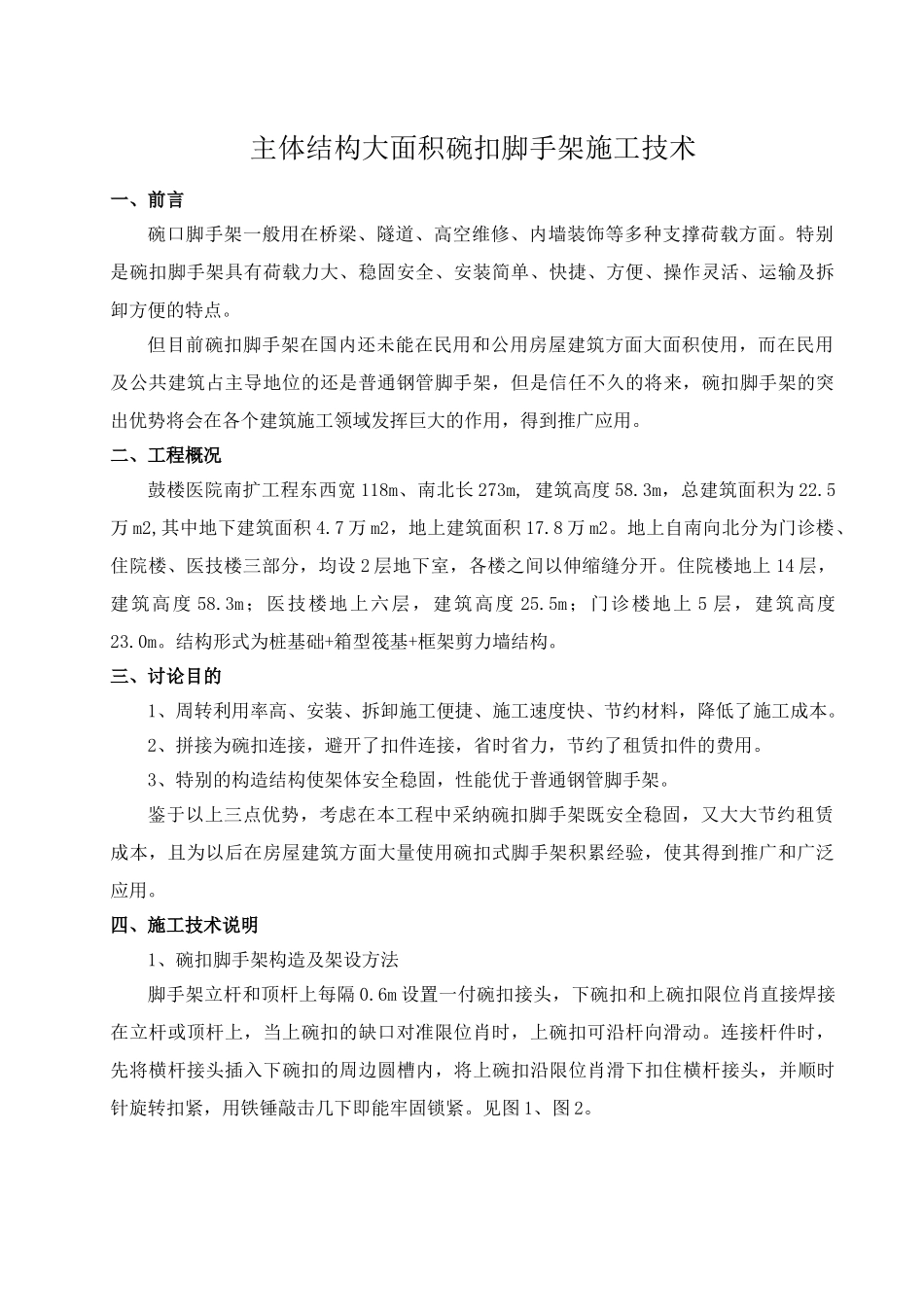

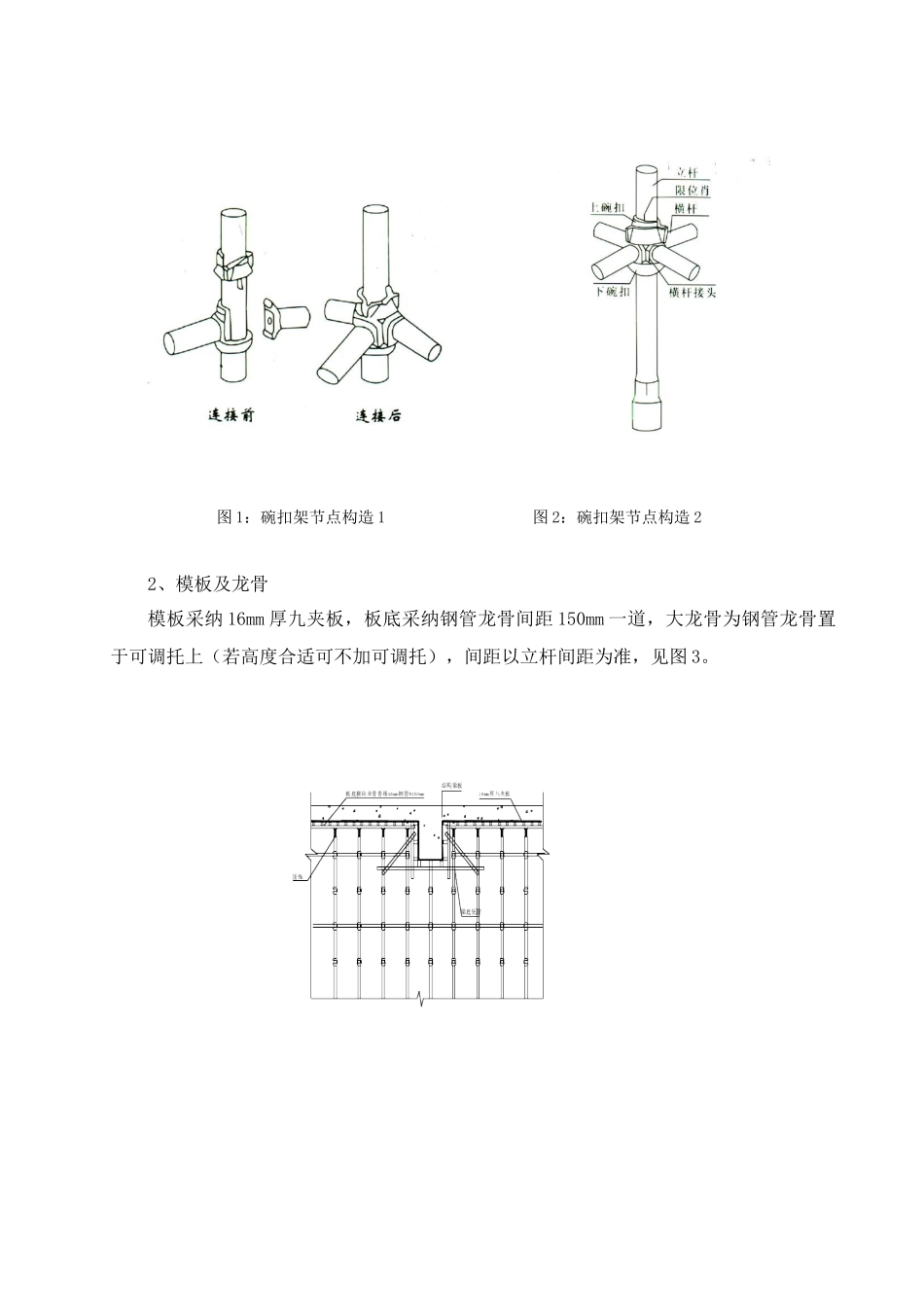

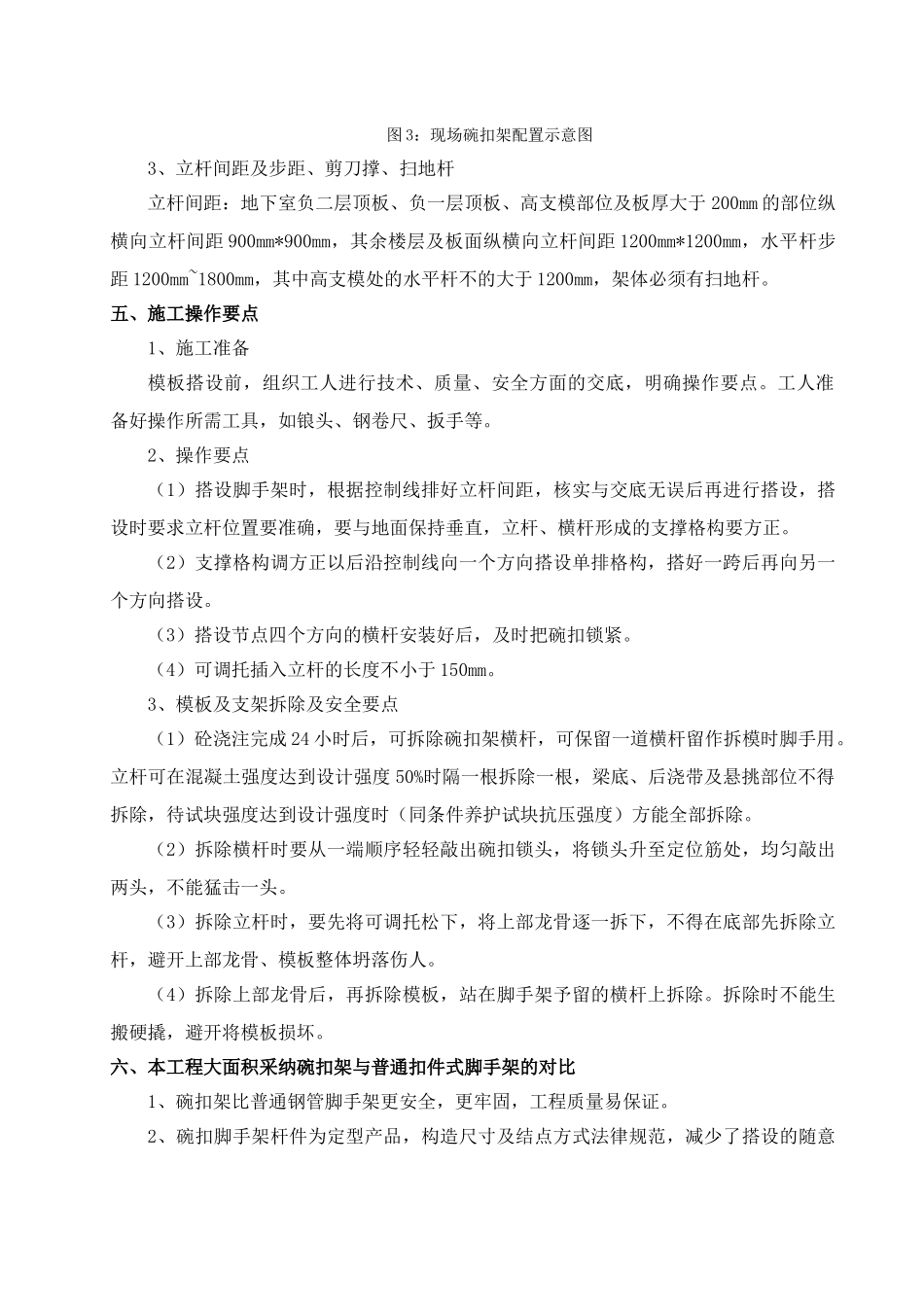

主体结构大面积碗扣脚手架施工技术一、前言碗口脚手架一般用在桥梁、隧道、高空维修、内墙装饰等多种支撑荷载方面。特别是碗扣脚手架具有荷载力大、稳固安全、安装简单、快捷、方便、操作灵活、运输及拆卸方便的特点。但目前碗扣脚手架在国内还未能在民用和公用房屋建筑方面大面积使用，而在民用及公共建筑占主导地位的还是普通钢管脚手架，但是信任不久的将来，碗扣脚手架的突出优势将会在各个建筑施工领域发挥巨大的作用，得到推广应用。二、工程概况鼓楼医院南扩工程东西宽 118m、南北长 273m, 建筑高度 58.3m，总建筑面积为 22.5万 m2,其中地下建筑面积 4.7 万 m2，地上建筑面积 17.8 万 m2。地上自南向北分为门诊楼、住院楼、医技楼三部分，均设 2 层地下室，各楼之间以伸缩缝分开。住院楼地上 14 层，建筑高度 58.3m；医技楼地上六层，建筑高度 25.5m；门诊楼地上 5 层，建筑高度23.0m。结构形式为桩基础+箱型筏基+框架剪力墙结构。三、讨论目的1、周转利用率高、安装、拆卸施工便捷、施工速度快、节约材料，降低了施工成本。2、拼接为碗扣连接，避开了扣件连接，省时省力，节约了租赁扣件的费用。3、特别的构造结构使架体安全稳固，性能优于普通钢管脚手架。鉴于以上三点优势，考虑在本工程中采纳碗扣脚手架既安全稳固，又大大节约租赁成本，且为以后在房屋建筑方面大量使用碗扣式脚手架积累经验，使其得到推广和广泛应用。四、施工技术说明1、碗扣脚手架构造及架设方法脚手架立杆和顶杆上每隔 0.6m 设置一付碗扣接头，下碗扣和上碗扣限位肖直接焊接在立杆或顶杆上，当上碗扣的缺口对准限位肖时，上碗扣可沿杆向滑动。连接杆件时，先将横杆接头插入下碗扣的周边圆槽内，将上碗扣沿限位肖滑下扣住横杆接头，并顺时针旋转扣紧，用铁锤敲击几下即能牢固锁紧。见图 1、图 2。 图 1：碗扣架节点构造 1 图 2：碗扣架节点构造 22、模板及龙骨模板采纳 16mm 厚九夹板，板底采纳钢管龙骨间距 150mm 一道，大龙骨为钢管龙骨置于可调托上（若高度合适可不加可调托），间距以立杆间距为准，见图 3。图 3：现场碗扣架配置示意图3、立杆间距及步距、剪刀撑、扫地杆立杆间距：地下室负二层顶板、负一层顶板、高支模部位及板厚大于 200mm 的部位纵横向立杆间距 900mm*900mm，其余楼层及板面纵横向立杆间距 1200mm*1200mm，水平杆步距 1200mm~1800mm，其中高支模处的水平杆不的大于 1200mm，架体必须有扫地杆。五...
