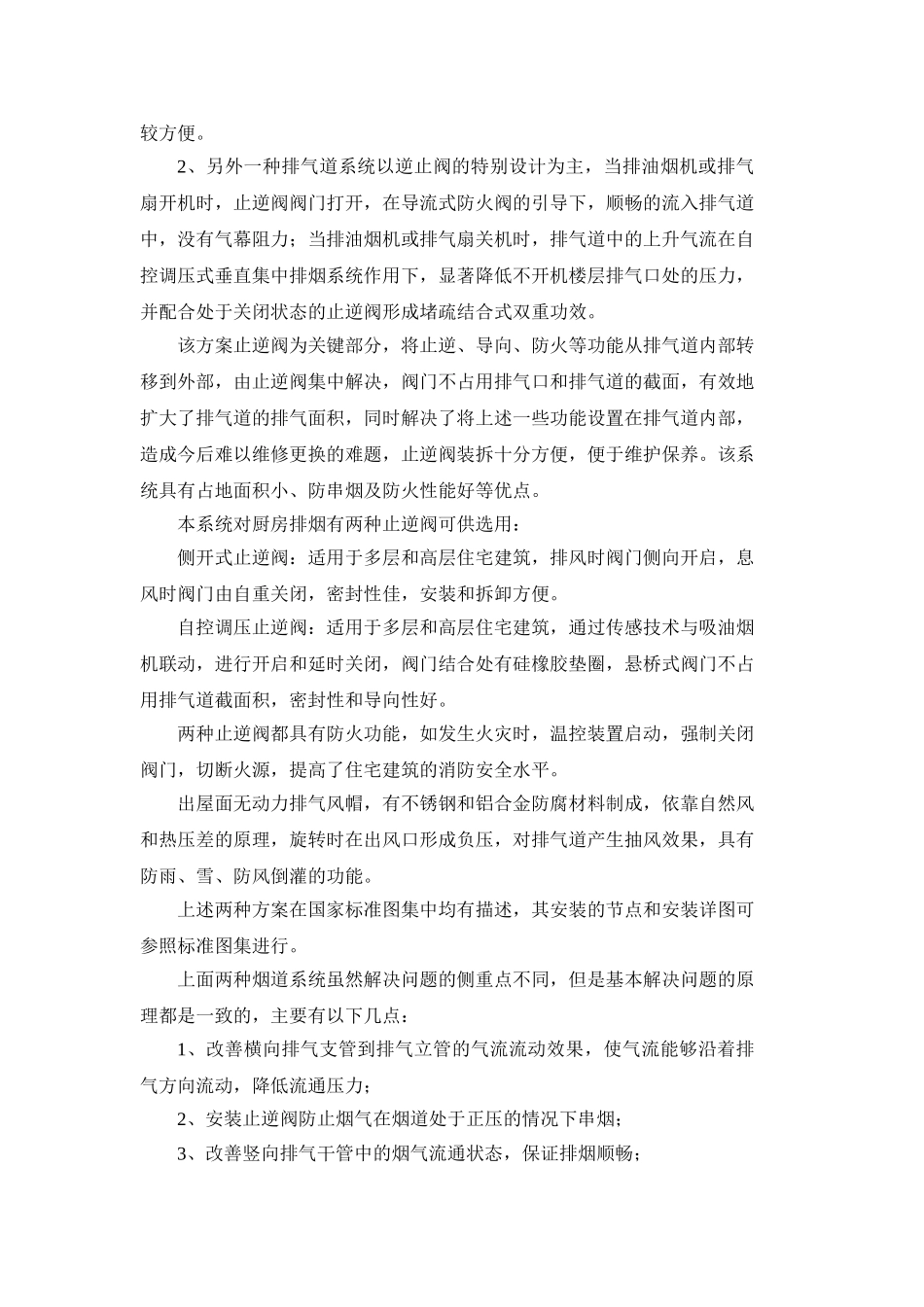

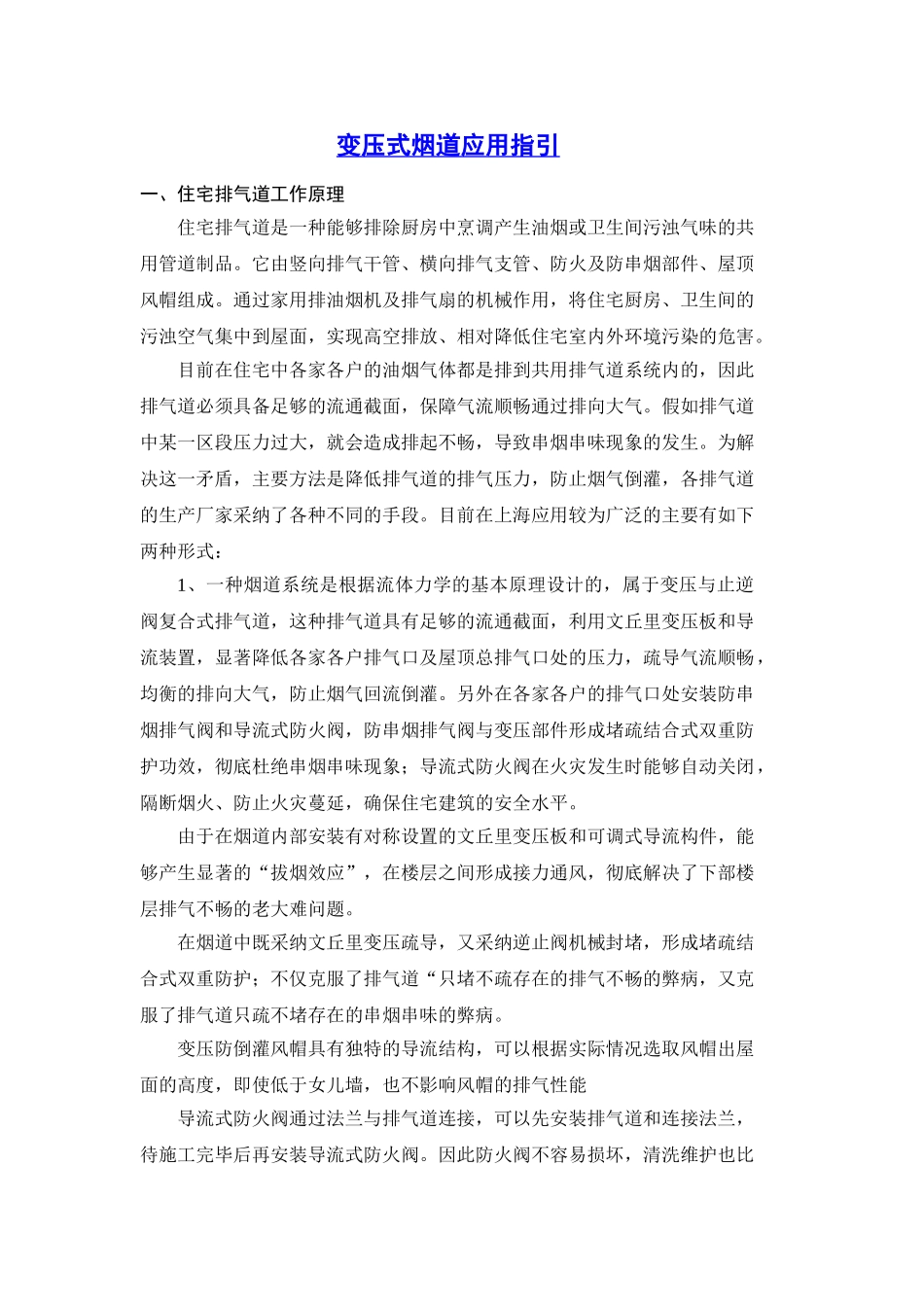

变压式烟道应用指引一、住宅排气道工作原理住宅排气道是一种能够排除厨房中烹调产生油烟或卫生间污浊气味的共用管道制品。它由竖向排气干管、横向排气支管、防火及防串烟部件、屋顶风帽组成。通过家用排油烟机及排气扇的机械作用，将住宅厨房、卫生间的污浊空气集中到屋面，实现高空排放、相对降低住宅室内外环境污染的危害。目前在住宅中各家各户的油烟气体都是排到共用排气道系统内的，因此排气道必须具备足够的流通截面，保障气流顺畅通过排向大气。假如排气道中某一区段压力过大，就会造成排起不畅，导致串烟串味现象的发生。为解决这一矛盾，主要方法是降低排气道的排气压力，防止烟气倒灌，各排气道的生产厂家采纳了各种不同的手段。目前在上海应用较为广泛的主要有如下两种形式：1、一种烟道系统是根据流体力学的基本原理设计的，属于变压与止逆阀复合式排气道，这种排气道具有足够的流通截面，利用文丘里变压板和导流装置，显著降低各家各户排气口及屋顶总排气口处的压力，疏导气流顺畅，均衡的排向大气，防止烟气回流倒灌。另外在各家各户的排气口处安装防串烟排气阀和导流式防火阀，防串烟排气阀与变压部件形成堵疏结合式双重防护功效，彻底杜绝串烟串味现象；导流式防火阀在火灾发生时能够自动关闭，隔断烟火、防止火灾蔓延，确保住宅建筑的安全水平。由于在烟道内部安装有对称设置的文丘里变压板和可调式导流构件，能够产生显著的“拔烟效应”，在楼层之间形成接力通风，彻底解决了下部楼层排气不畅的老大难问题。在烟道中既采纳文丘里变压疏导，又采纳逆止阀机械封堵，形成堵疏结合式双重防护；不仅克服了排气道“只堵不疏存在的排气不畅的弊病，又克服了排气道只疏不堵存在的串烟串味的弊病。变压防倒灌风帽具有独特的导流结构，可以根据实际情况选取风帽出屋面的高度，即使低于女儿墙，也不影响风帽的排气性能导流式防火阀通过法兰与排气道连接，可以先安装排气道和连接法兰，待施工完毕后再安装导流式防火阀。因此防火阀不容易损坏，清洗维护也比较方便。2、另外一种排气道系统以逆止阀的特别设计为主，当排油烟机或排气扇开机时，止逆阀阀门打开，在导流式防火阀的引导下，顺畅的流入排气道中，没有气幕阻力；当排油烟机或排气扇关机时，排气道中的上升气流在自控调压式垂直集中排烟系统作用下，显著降低不开机楼层排气口处的压力，并配合处于关闭状态的止逆阀形成堵疏结合式双重功效。该方案止逆阀为关键部分，将止逆、导向、防...
