哈尔滨市某水源输水管线迁移工程施工组织设计P

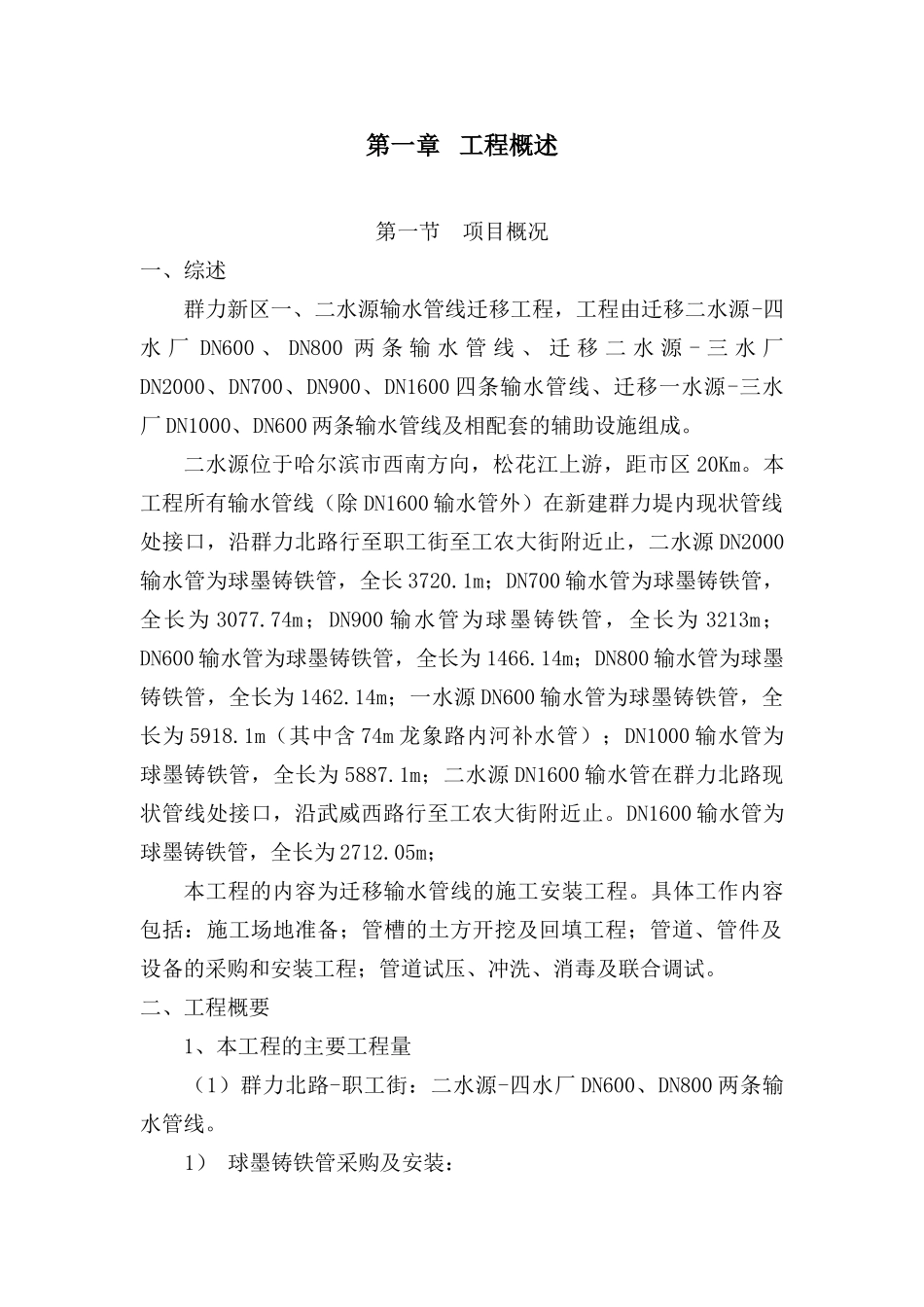

第一章 工程概述第一节 项目概况一、综述群力新区一、二水源输水管线迁移工程，工程由迁移二水源-四水 厂 DN600 、 DN800 两 条 输 水 管 线 、 迁 移 二 水 源 - 三 水 厂DN2000、DN700、DN900、DN1600 四条输水管线、迁移一水源-三水厂 DN1000、DN600 两条输水管线及相配套的辅助设施组成。二水源位于哈尔滨市西南方向，松花江上游，距市区 20Km。本工程所有输水管线（除 DN1600 输水管外）在新建群力堤内现状管线处接口，沿群力北路行至职工街至工农大街附近止，二水源 DN2000输水管为球墨铸铁管，全长 3720.1m；DN700 输水管为球墨铸铁管，全长为 3077.74m；DN900 输水管为球墨铸铁管，全长为 3213m；DN600 输水管为球墨铸铁管，全长为 1466.14m；DN800 输水管为球墨铸铁管，全长为 1462.14m；一水源 DN600 输水管为球墨铸铁管，全长为 5918.1m（其中含 74m 龙象路内河补水管）；DN1000 输水管为球墨铸铁管，全长为 5887.1m；二水源 DN1600 输水管在群力北路现状管线处接口，沿武威西路行至工农大街附近止。DN1600 输水管为球墨铸铁管，全长为 2712.05m；本工程的内容为迁移输水管线的施工安装工程。具体工作内容包括：施工场地准备；管槽的土方开挖及回填工程；管道、管件及设备的采购和安装工程；管道试压、冲洗、消毒及联合调试。二、工程概要1、本工程的主要工程量（1）群力北路-职工街：二水源-四水厂 DN600、DN800 两条输水管线。1） 球墨铸铁管采购及安装：管径 DN600，长度 1466.14m，管道压力等级 1.0Mpa；管径 DN800，长度 1462.14m，管道压力等级 1.0Mpa；2）井室施工：排气阀井 2 座、泄水阀井 2 座、湿井 2 座。3）管道转弯混凝土支墩、三通混凝土支墩及管堵混凝土支墩施工。（2）群力北路-职工街：二水源-三水厂 DN2000 输水管线。1）球墨铸铁管采购及安装管径 DN2000，长度 3720.10m，管道压力等级 1.0Mpa；2）井室施工：检修阀门井 2 座、排气阀井 4 座、泄水阀井 3 座、湿井 3 座。3）管道转弯混凝土支墩、三通混凝土支墩及管堵混凝土支墩施工。（3）群力北路-职工街：二水源-三水厂 DN700 输水管线。1）球墨铸铁管采购及安装：管径 DN700，长度 3077.74m，管道压力等级 1.0Mpa；2）井室施工：检修阀门井 2 座、排气阀井 4 座、泄水阀井 2 座、湿井 2 座。3）管道转弯混凝土支墩、三通混凝土支墩及管堵混凝土支墩施工。（4）群力...
